吃透MOS管核心原理：别死记参数名词，看懂电场如何控制导电沟道
绝大多数人学MOS管，都卡在死记硬背概念：NMOS、PMOS、增强型、耗尽型，名词背得滚瓜烂熟，一上手画板、调试电路就频频翻车。
但在资深硬件工程师眼中，MOS管根本没有那么复杂神秘。它的核心本质只有一句话：通过栅极电压产生电场，改变半导体沟道的导通阻抗，以此精准控制电路电流。电压变化，电场改变，电流的通断、大小就随之改变。
所以MOS管真正的核心价值，不在于“可以导通电流”，而在于导通压降低、关断隔离彻底、开关切换速度极快。这也是它能垄断数字电路、功率变换、电机驱动等绝大多数硬件场景的核心原因。
一、摒弃死记型号！先搞懂MOS管的核心控制逻辑

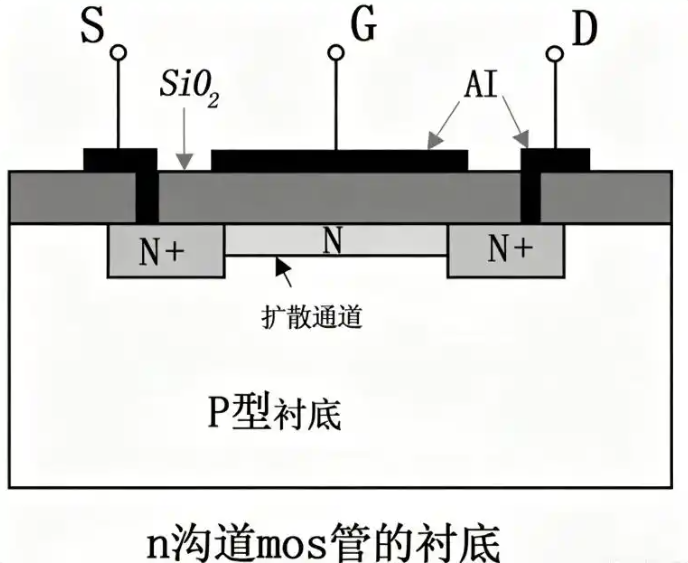

MOS是金属-氧化物-半导体（Metal-Oxide-Semiconductor）的简称，用工程实战逻辑解读，它的核心结构亮点是：栅极与半导体导电沟道之间，隔着一层绝缘氧化层。
这层绝缘结构是MOS管所有特性的根基：栅极工作时几乎不需要消耗直流电流，仅依靠电压形成的电场，就能调控沟道内部载流子的数量与分布，最终实现对电流的管控。

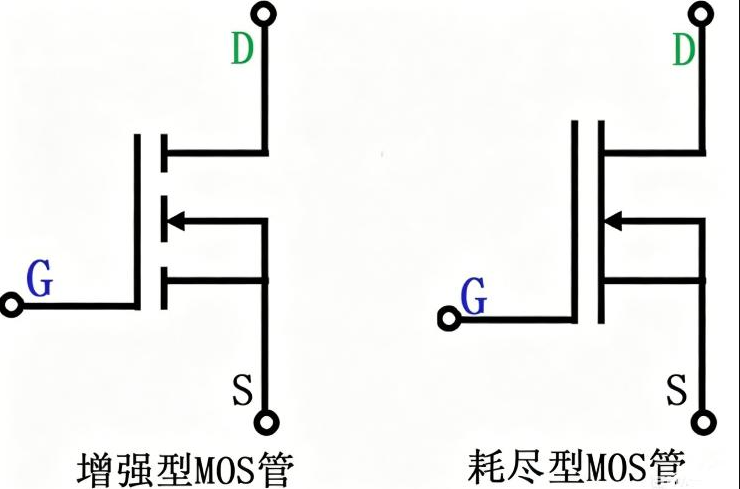

二、增强型与耗尽型，核心差异是“默认导通状态”
很多人纠结MOS管的分类，其实不用死记硬背，只需区分二者的初始状态即可。
增强型MOS管：属于“无通道、后建通道”。零栅压状态下，内部没有导电沟道，器件保持关断。只有施加对应极性的栅极电压，才能感应形成导电沟道。简单来说，NMOS需要栅极施加正向电压，PMOS需要栅极电压低于源极电压，才能开启导通通路。
耗尽型MOS管：属于“自带通道、按需调整”。器件出厂默认自带稳定导电沟道，零偏置状态下即可导通工作。后续可通过改变栅极电压，削弱或增强原有沟道，实现电流大小的调节。
真正精通MOS管选型的工程师，不会只区分N型和P型，一定会确认器件是增强型还是耗尽型，明确其默认通断状态，才能精准预判电路工作逻辑。
结合导电类型与工作模式，MOS管可分为四类：N沟道耗尽型、P沟道耗尽型、N沟道增强型、P沟道增强型。其中N沟道增强型MOS管是工程应用主流，广泛用于低端开关、同步整流、DC-DC驱动等场景，适配性和实用性最强。
三、为什么NMOS应用最广？电子载流子效率远超空穴
如果把MOS管导电过程比作修路，栅极电压的作用就是拓宽或封堵电路的“通行路面”。
对于NMOS器件，当栅极施加正向电压，半导体表面会快速聚集大量电子，原本绝缘的区域会形成一条低阻导电沟道，漏源极之间的电流即可顺畅流通。栅极电压越适配，沟道导通能力越强、等效内阻越低，电流通行效率越高。
反之，当栅极电压回落，感应电子快速消散，导电沟道逐步收缩、直至完全消失，器件切换为高阻关断状态。
不同于机械开关的物理硬通断，MOS管是电场调控的柔性电子开关，这也是它能实现高速高频切换的核心优势。

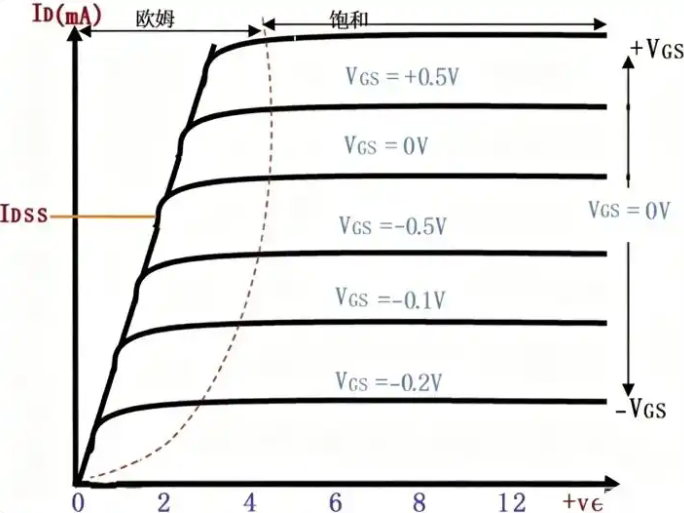

四、同一颗NMOS，为何存在增强、耗尽两种工作模式？

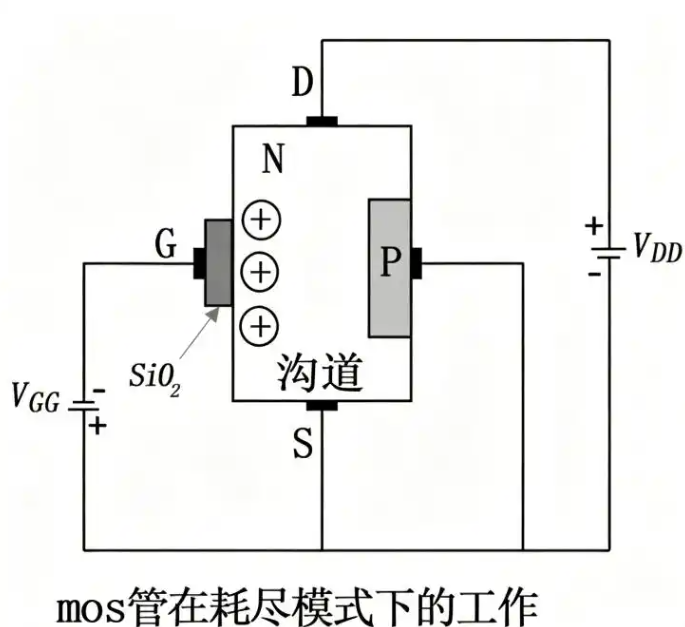

判断NMOS的耗尽工作模式，核心不在于是否有电流，而在于电流的衰减程度。当栅极施加反向负偏压时，沟道内的电子载流子会被排斥剥离，导电沟道收窄、导通能力大幅下降，漏极电流随之降低。
很多新手误以为负栅压是直接关断器件，实则不然：只要沟道载流子没有完全剥离，器件就会维持微弱导通状态，只是导电性能大幅衰减。

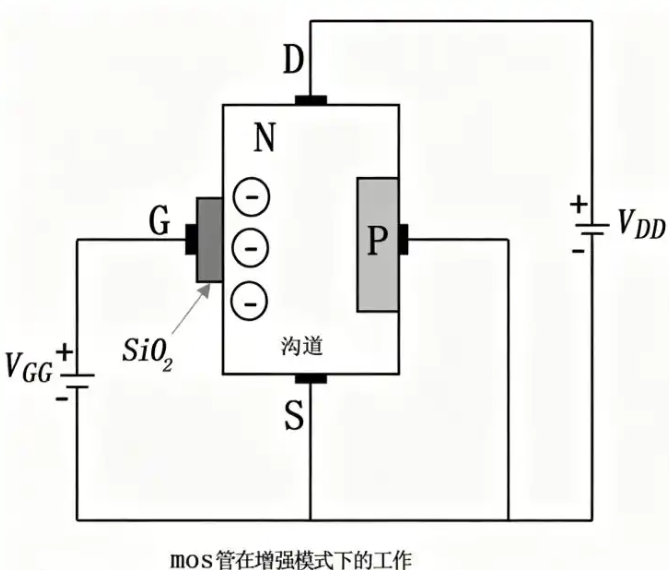

而在增强模式下，栅极正向电压会持续吸附电子、加厚导电沟道，载流子浓度大幅提升，电流能力显著增强。归根结底，两种模式都是通过电场改变半导体表面载流子浓度，实现对导通能力的调控。
五、PMOS不只是反向NMOS，是高端电路的核心器件

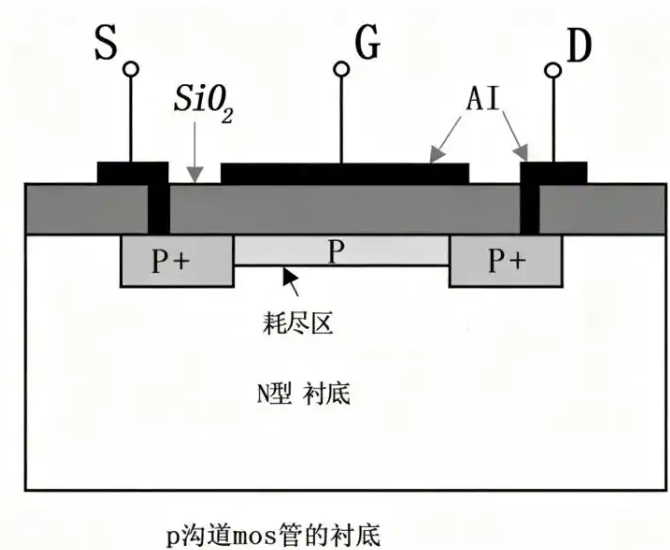

PMOS的导电机制与NMOS完全相反，依靠空穴作为载流子完成导电。栅极电压低于源极电压时，更容易形成导电沟道；栅极电位抬升后，沟道会逐步削弱、关断。
在电源管理电路中，PMOS有着不可替代的作用，常被用于高端开关、电源路径管理、防反接保护等场景。依托独特的导通控制逻辑，它可以用极简的外围电路实现稳定功能，简化硬件设计。
工程选型有一条黄金准则：低端开关优先用NMOS，高端开关优先选PMOS。器件类型与电路拓扑不匹配，即便参数再优质，也无法保障电路稳定工作。

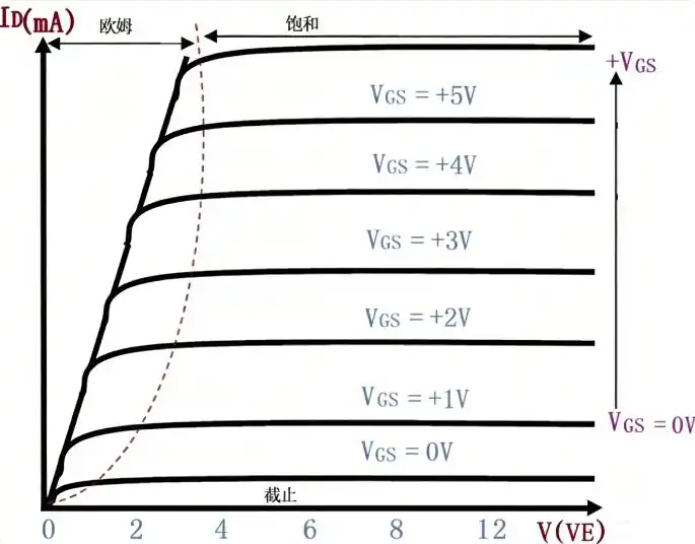

六、高手看MOS管，从不只看通断，重点关注三大工作区域
MOS管并非简单的“开/关”两种状态，不同工作区域的电气特性天差地别，直接决定电路性能。
截止区：栅极电压未达到开启阈值，导电沟道无法建立，器件处于高阻状态，漏源电流近乎为零，对应电路完全关断。
线性区（欧姆区）：导电沟道成功形成，此时MOS管等效为一个可控可变电阻。电流与电压呈线性关系，常见于模拟调压、电流调节、开关导通初始阶段。
饱和区：此处的“饱和”并非卡死不动，而是指固定栅极电压下，漏极电流几乎不受漏源电压变化影响，电流趋于稳定。在开关电路中，该区域对应器件稳定导通的最佳状态。
简言之，MOS管可根据工况切换为可控电阻、电流调节阀、高速电子开关三种形态，适配不同电路需求。

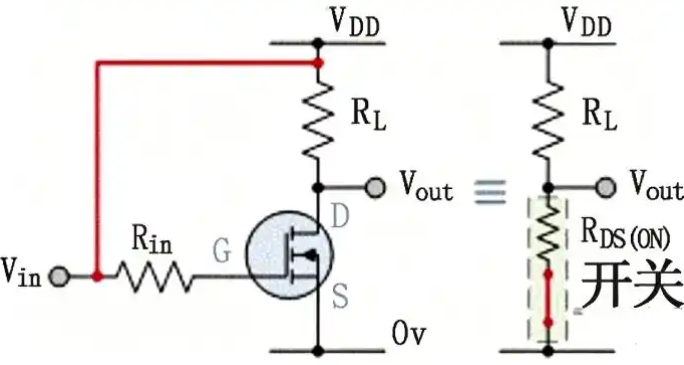

七、MOS管成为主流开关器件的核心：导通近短路，关断近开路
功率电路设计中，我们无需纠结器件能否导通，核心关注三个指标：导通压降大小、发热损耗高低、开关响应速度。

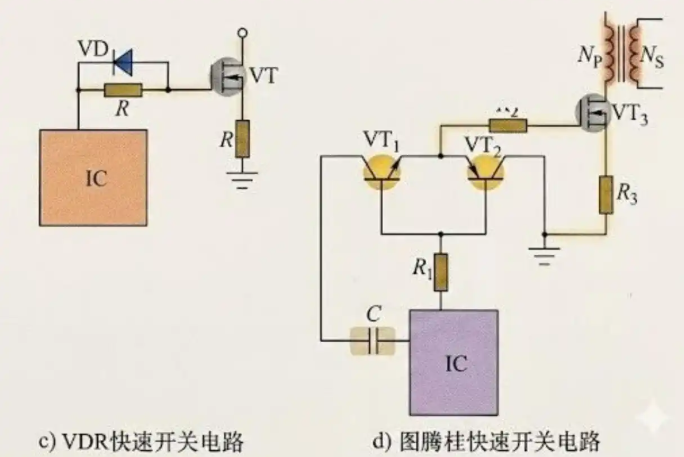

极低的导通内阻RDS(on)，能最大限度压缩导通损耗、降低温升；精准适配的栅极驱动方案，可让开关切换干净利落、无拖尾损耗。
这也是功率MOS管驱动不能只给高低电平敷衍的原因。栅极总电荷、开关速率、米勒平台、驱动电流能力，任意一个环节缺失，都会让高性能MOS管沦为发热严重的耗能器件。
相比于生硬的开关定义，把MOS管理解为电控高速流量阀门更精准：阀门开启快、开度足、闭合彻底，电路的整体工作效率自然拉满。
八、MOS管选型核心：不看型号噱头，紧盯四大关键参数
新手选型只看型号，工程师选型看核心参数，这四项直接决定电路稳定性：
1. VTH阈值电压：仅代表器件开始导通的临界电压，达到该电压不代表完全开启，切勿以此作为满功率导通的依据。
2. RDS(on)导通内阻：功率电路核心参数，直接决定导通损耗与工作温升，内阻越低，发热越小、效率越高。
3. VGS(max)最大栅压：栅极耐压上限，驱动电压超标会直接击穿栅极，永久性损坏器件。
4. Qg栅极总电荷：决定栅极驱动难度与开关响应速度，直接影响高频电路的工作效率与稳定性。
参数之外，封装选型同样关键：TO-220通孔封装散热性能优异；SO-8、SOT-23适配小型化紧凑型电路；PQFN封装寄生参数更小，适配高密度、高频大功率设计。封装直接影响散热、寄生电感、布线难度与整机可靠性，绝非单纯的外壳区别。
总结
MOS管的核心魅力，从来不是繁杂的名词分类，而是把电压控电流的特性做到了极致。
所有MOS管的工作逻辑都遵循统一主线：栅极电压调控电场，电场改变沟道载流子浓度，最终决定电流的通断与大小。想通这一点，NMOS与PMOS、增强型与耗尽型、开关特性与放大曲线等所有知识点，都能融会贯通。
学习MOS管的核心，从来不是死记硬背标准答案，而是真正看懂：电场如何改写半导体载流子分布，掌控电路导通状态。
