真正要查的，是电流、Gate 和 VDS 三条链路
开关电源里最让人头疼的一种故障，就是 MOS 已经击穿，换上一颗同型号新管，结果一通电又炸。
这时别急着怀疑新管。第一次击穿时，短路大电流往往会把周边的采样、驱动、尖峰吸收，甚至 PWM 芯片和 PCB 线路一起带伤。新 MOS 虽然换了，但让它失控的条件还在。
所以二次炸管本质上不是“换管失败”，而是故障闭环没有拆掉。
图 1｜MOS 炸管后的主功率回路排查路径
把复杂电源先缩成 3 个问题：
电流有没有被限制？Gate 有没有被正确控制？关断时 VDS 尖峰有没有被压住？
一、电流采样失真：新 MOS 可能从一开始就没有保护
很多开关电源会在 MOS 源极串一个小阻值采样电阻，资料给出的常见范围是 0.1Ω～0.33Ω。它的作用不是直接限流，而是把电流变成控制芯片能判断的电压：
V= I × R
比如 1A 流过 0.1Ω，采样电压是 0.1V；流过 0.33Ω，则是 0.33V。PWM 芯片就是靠这类信号判断电流有没有过头。
因此炸管以后，不能只量 MOS。只要采样电阻阻值漂移、焊点或采样走线异常，过流判断就可能失真。工程上应实测阻值并检查采样链路。资料中关于“完全开路”的后果，需要结合具体拓扑判断，不能对所有电源一概而论。

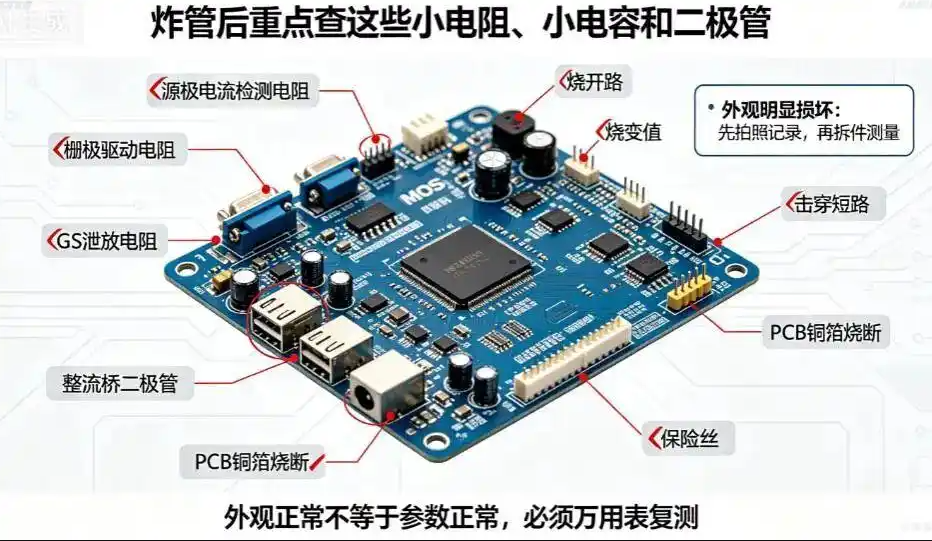

图 2｜炸管后常见外围易损点位
二、Gate 驱动异常：MOS 也可能死在“开关动作”上
资料提醒要复测 Gate 串联驱动电阻和 G、S 之间常见约 10kΩ 的泄放电阻。前者影响栅极充放电，后者负责驱动撤掉后释放残余电荷。
如果驱动电阻异常、GS 泄放电阻开路，或者第一次短路已经伤到 PWM 芯片内部驱动级，Gate 就可能关不干净、悬空甚至持续误导通。
所以真正有价值的判断不是“电阻没烧黑”，而是确认驱动链路完整；具备安全测量条件时，还要看 VGS 幅值是否合理、关断是否干净、有没有异常振铃。
三、VDS 尖峰没压住：新管仍在承受同一轮高压冲击
另一类故障更隐蔽：静态测量都正常，轻载也能启动，一带负载又击穿。这时要怀疑关断瞬间的 VDS 尖峰。
变压器漏感、PCB 走线和器件引脚都会形成寄生电感。MOS 关断时，电流不能瞬间消失，寄生电感会额外顶出一段电压：
V≈ L × di/dt
所以 MOS 实际承受的并不只是母线电压，还要叠加关断过冲。资料把这一部分称为“RC 尖峰吸收”，但配图中还包含快恢复二极管，从结构上更接近常见的 RCD/尖峰吸收网络。
如果二极管、吸收电阻或电容失效，只换 MOS 等于把新管重新放回同一个尖峰环境。这里最可靠的判据是波形：在具备高压差分探头和隔离条件时，看 VDS 峰值、振铃幅度和衰减，而不是只测元件通断。

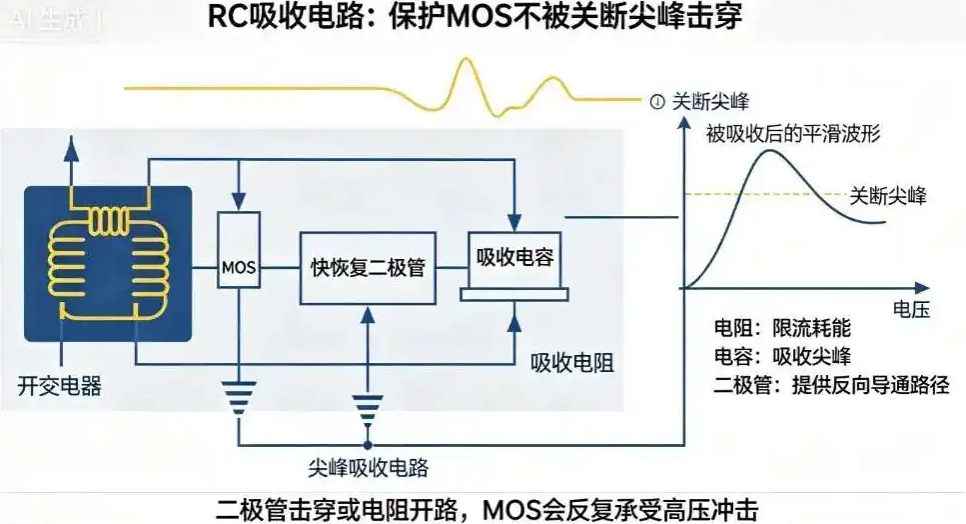

图 3｜尖峰吸收网络与关断尖峰示意
四、为什么保险丝、整流桥和 PCB 也必须查？
MOS 一旦 D、S 击穿，短路电流会沿主功率路径向前级扩散。资料因此要求复测保险丝和整流桥；桥堆二极管正常正向压降约为 0.5V 量级，若正反都导通，就要怀疑击穿。
同时还要检查 PWM 芯片启动供电和 PCB 细铜箔。它们未必是最初的根因，却可能是第一次故障留下的后遗症。
五、维修顺序别反了：先恢复三条链路，再给新 MOS 上电
正确思路可以压缩成一句话：先查主功率回路有没有短路，再确认电流采样可信、Gate 驱动可信、尖峰吸收有效，最后才进入受控上电测试。
资料明确提醒，维修完成后不要直接接回 220V 市电，而应先做低压预测试，确认主输出和辅助供电稳定后再进入正常上电。不同拓扑的预测试方法并不相同，涉及市电高压时必须使用隔离、限流和合适的测量工具。
所以，MOS 换了新管还会再炸，真正该问的不是“这颗管子怎么这么脆”，而是：电流有没有被限制？Gate 有没有被正确控制？VDS 尖峰有没有被正确吸收？这三条链路只要有一条没恢复，新 MOS 就可能再次成为最后那个损坏点。

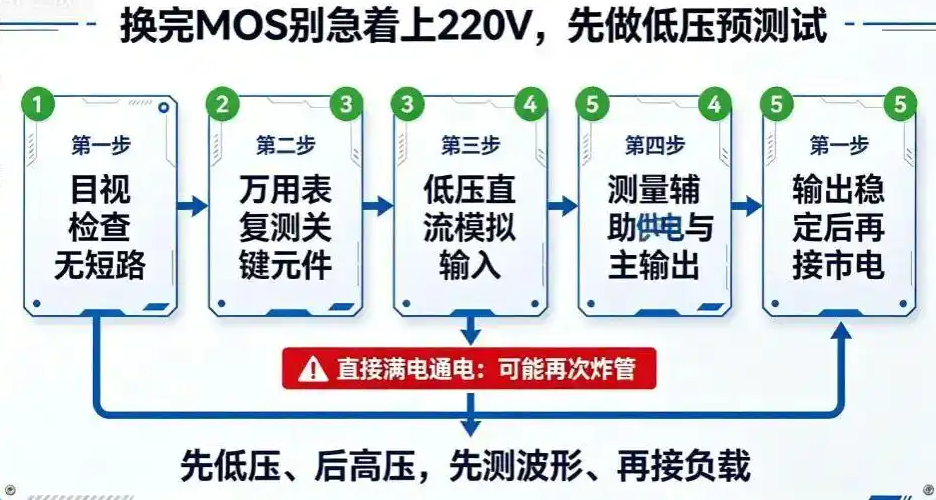

图 4｜维修后的低压预测试流程
安全提示：开关电源一次侧存在危险高压，带电测量与市电测试应由具备相应条件的人员进行。
