很多刚入行的电子爱好者或初级工程师在翻看数据手册时，常常会陷入一个极其普遍的误区 。明明看到这颗MOSFET的栅极开启电压（VGS(th)）白纸黑字写着只有2V，为啥拆开各大厂的成熟电路板一看，大家全都不约而同地用着10V甚至12V的高压去驱动它 ？这是设计冗余，还是白白浪费电能？
其实，如果你真拿2V的电压去跑大功率负载，你的板子估计很快就要“放烟花”了。今天带你扒一扒这背后的底层逻辑 ！说白了，这种困惑源于你把“刚刚开启”和“最佳工作状态”这两个概念死死地混为一谈了 。
第一层内幕：2V只是“门缝”，10V才是“大门洞开”！

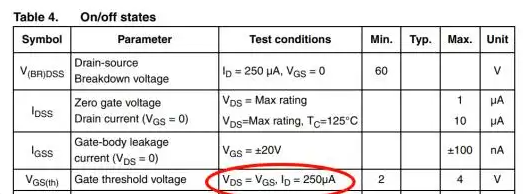

首先，我们要搞清楚手册里这个2V的阈值是怎么来的 。通常，厂家是在极小、几乎可以忽略的漏极电流（比如仅仅只有250μA）下测出这个电压的 。
老铁们，对于一个动辄需要跑几十安培的大功率MOS管来说，这250μA的电流跟完全关断有什么区别 ？打个通俗的比方，这就好比你拧水龙头，2V的栅压仅仅是把阀门拧松了一丝丝，水滴刚刚能渗出来 。而我们做硬件设计的终极目标，是让这个水龙头全速出水 ！
第二层内幕：降维打击导通电阻，拯救发热灾难
我们把MOS管当开关用，对它的核心考核指标就两条：导通时电阻越小越好，关断时电阻越大越好 。
千万别以为导通电阻（RDS(on)）是个死数字，它和你的驱动电压是强绑定关系 。栅极给的电压越足，MOS管内部形成的导电沟道就越宽广、越深厚，导通电阻自然就越低 。
咱们拿真实数据算一笔“发热账”：假设负载需要通过10A的电流 。
如果你抠抠搜搜用4.5V去驱动，此时内阻可能是20mΩ 。

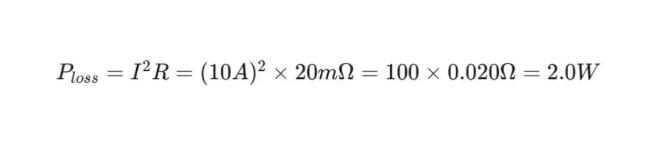

套用初中物理公式 P = I²R 计算，功率损耗高达 2.0W 。

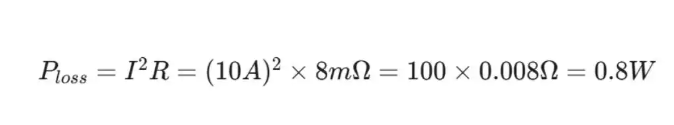

但如果你直接给够10V的驱动电压，内阻会暴降到8mΩ 。同样的电流下，发热损耗锐减到 0.8W ！
仅仅因为驱动电压差了几伏，前者的发热量直接飙升到后者的2.5倍 ！这意味着什么？意味着极其低下的系统效率、必须外挂笨重的散热片、不断攀升的BOM成本，以及随着高温随之而来的可靠性崩盘 。所以，用10V驱动，就是为了让管子彻底“喝饱”并达到深度饱和，把导通损耗榨干到极限 。
第三层内幕：生死时速，硬刚“臭名昭著”的米勒平台！
如果说前两点是基础，那接下来这点在高频开关电源领域就是致命的保命技巧了，它直接关乎开关损耗 。
MOS管的栅极，本质上就是一个小电容（Ciss） 。想要管子导通，驱动电路就必须给这个电容猛烈充电 。在这个充电爬坡的过程中，你会遇到一个让所有硬件工程师头疼的区域——米勒平台 。

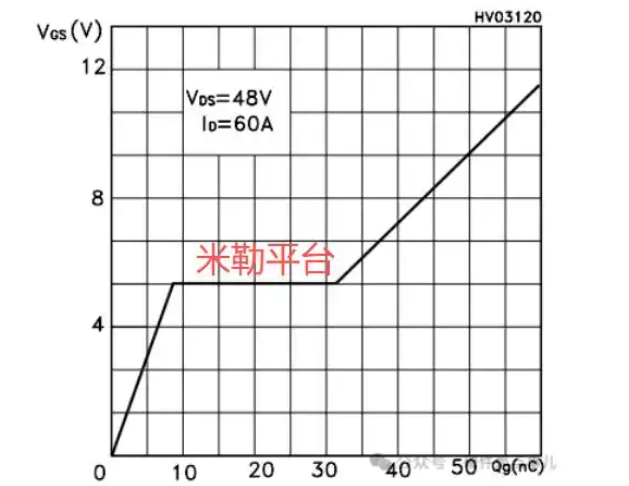

当栅极电压升到这个平台期时，漏源电压（VDS）开始大幅下降 。此时驱动器给的电流几乎全被拉去对抗内部的反馈电容（即米勒电容Crss）了，导致你的栅极电压被死死“钳位”住，停滞不前 。只有等VDS快跌到0了，电压才能继续往上升 。
在这个平台期内，MOS管处于最危险的半导通状态：身上既扛着高电压（下降中的VDS），又流淌着大电流（上升中的ID） 。这种恐怖的电压电流交叉叠加，会瞬间产生爆炸级的开关损耗，让管子急剧发热 。
这时候10V高压驱动的威力就显现出来了 ！它远高于米勒平台的钳位电压，这种势能差可以向栅极瞬间灌入极大的急救电流 。这就好比一脚地板油，让MOS管以最快速度飙过这片“死亡雷区”，大大缩短开关转换时间 。开关速度越快，留在危险区的时间越短，开关损耗自然就越低 。
总结一下：
千万别被数据手册首页那个轻飘飘的“2V”给忽悠了。2V只能证明它是个活的MOS管，而10V才能让它成为你电路板上任劳任怨的性能猛兽！搞懂底层逻辑，才能跳出新手的坑，做出顶级的硬件设计。
