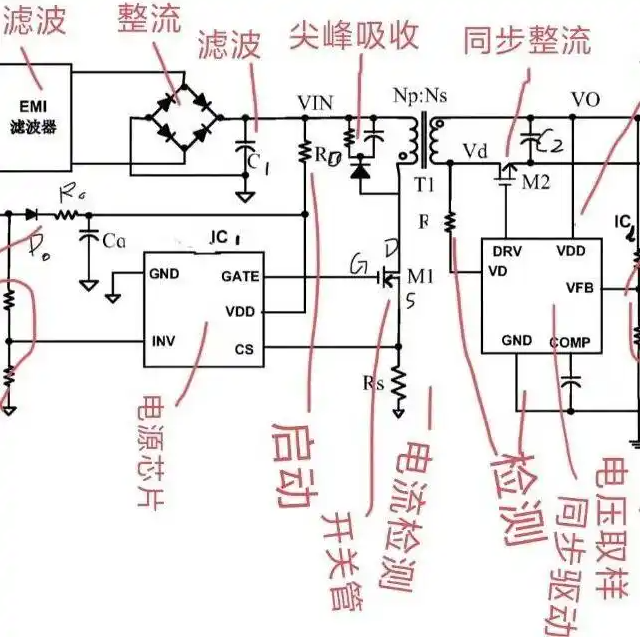

搞硬件设计的肯定都经历过被“半桥拓扑”支配的恐惧。下管接地，驱动起来闭着眼睛都能搞定；但是那个悬在半空中的高压侧上管（通常是MOS管），它的源极电位可是满天飞的！难道我们要给它单独配一个昂贵的隔离电源吗？
上管为什么难驱动？
在半桥电路里，上管的源极并没有老老实实接在固定的地电位上，而是接在了桥臂的中点（HB） 。当电路工作时，这个中点的电压会在0V和母线高压（+VCC）之间疯狂、高速地来回切换 。
这意味着什么？意味着你根本无法直接用普通的、以地为参考的驱动电源去点亮它 ！如果强行加驱动，板子分分钟炸给你看。为了解决这个“浮动参考点”的千古难题，工程师前辈们发明了“自举电路” 。
一招“偷天换日”，它是怎么工作的？
自举电路的核心元件非常精简，就两个：一个自举电容（C）和一个自举二极管（D） 。它们配合起来，生生从低侧驱动电源那里“借”来了电，给高侧驱动凭空捏造了一个动态的“浮动电源（Vbs）” 。
这个过程跟变魔术一样，主要分为两个阶段，并且和下侧开关管的动作紧密耦合 ：
第一阶段：偷偷“充电”补血（当下管导通时）当控制信号让下管导通时，桥臂中点的电压被瞬间拉低，几乎贴到了地电位 。这时候好戏开场了：自举二极管的正极连着低侧电源Vcc，负极连着被拉低的中点，正极电位高于负极，二极管瞬间正向导通 ！ 低侧电源Vcc抓紧时间，顺着“Vcc → 自举二极管D → 自举电容Cbs → 下管 → 地”这条回路，疯狂给自举电容充电 。眨眼间，电容两端的电压就被充到了接近Vcc的水平（需扣除二极管的一点点压降）。
第二阶段：“起飞”放电干活（当上管导通时） 关键时刻来了！系统需要上管导通，于是先把下管关断，此时桥臂中点（上管源极）的电压跟着母线高压“蹭”地一下飙升到了VCC 。 物理学告诉我们，电容两端的电压是不能突变的 ！既然电容里面已经充满了电荷，当它的底层（源极）被强行抬升到高压时，它的顶层（连着IC的Vb引脚）也被硬生生同步抬高，直接“浮起”到了（母线高压VCC + 驱动电源Vcc）附近的高位 。 这时候，自举二极管承受了巨大的反向电压，果断截止，完美隔离了高压 。而那个充满电的自举电容，摇身一变成了高压侧的“临时电源（Vbs）”，为驱动IC内部电路和上管栅极提供所需能量，保证上管被稳稳地打开 。
避坑指南：选型大有学问
千万别以为随便抓个电容二极管焊上去就能跑，里面全是坑！
自举电容不能瞎选：容值必须经过精心计算。它得足够大，能在上管最长导通时间内维持电压不低于驱动IC的最低工作电压，以保证驱动稳定 。但它又绝对不能过大，以免在最短的下管导通时间内无法完成充分充电 。核心原则就是：电路需保证在每个开关周期内，电容释放的电荷能得到及时补充，维持电荷平衡 ！
二极管必须够“快”：普通整流管在这里绝对活不过一秒。必须使用快速恢复或超快恢复二极管 。一是它要能承受高压，二是为了减小反向恢复损耗和电荷损失，防止好不容易充进电容的电荷又倒灌流失。
总结
大道至简！自举电容仅仅用了最基础的元器件，通过巧妙的“低端充电、高端浮起放电”的循环，就以简洁、低成本的方式，动态地为半桥的高压侧开关管创造了隔离的驱动电源 。这是半桥和类似浮地驱动架构中不可或缺的经典设计 。
