如何用纯数字的单片机，输出0.5V、0.8V这种模拟电压？甚至实现电机的无级变速？
很多新手会脱口而出：用PWM啊！调节占空比就行了！
但如果接着问：“为什么调节占空比就能改变电压？它的底层物理机制是什么？”很多人可能就哑口无言了。
今天，咱们不背书，直接从时域跨越到频域，带你扒开PWM的底层逻辑，感受一次降维打击！
一、 别被眼睛骗了：PWM不仅是方波，更是无数个正弦波的集合！

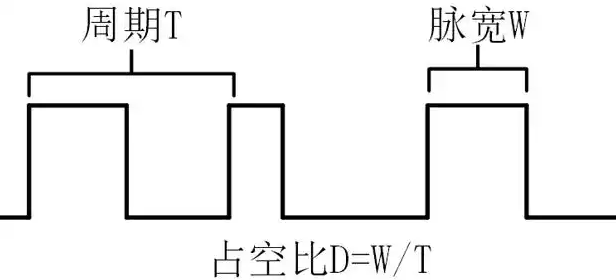

在教科书里，PWM是脉冲宽度调制的意思，是一个周期内的高电平时间与周期时间之比 。
在时域里，它就是一串忽高忽低的方波，但在顶级硬件工程师眼里，我们要看透它的本质——它与傅里叶变换有不解之缘 。根据傅里叶的理论，周期方波也是由无数个正弦波叠加而成的 。这意味着，单片机发出的并不是单一的信号，而是一个包含各种频率成分的“混合大礼包”！
二、 频域视角的显微镜：方波里到底藏着什么秘密？

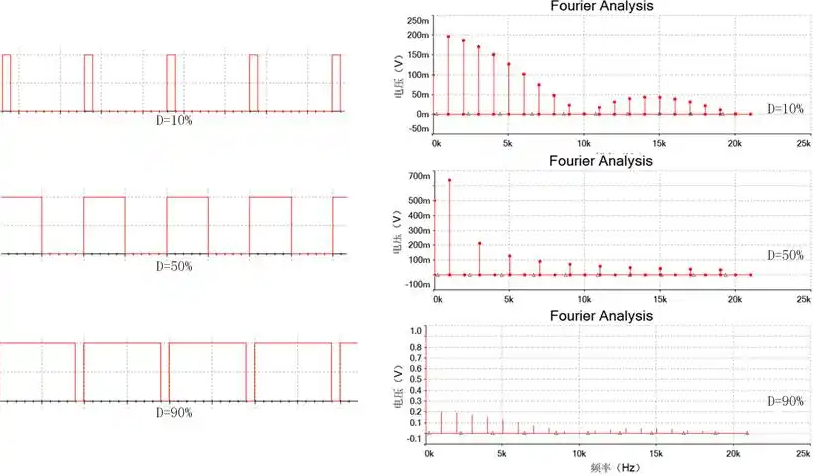

说无凭，直接上仪器！我们直接看1V 1KHz的方波，占空比从10%-90%的波形 。
左边是时域波形，右边是频域波形 。仔细看右侧的频域图，这里面藏着三个极其致命的工程细节：
消失的偶数谐波：可以看到占空比50%的方波在频域上只有奇数次谐波，没有偶数次谐波 。我们的方波是1KHz，从图中可以看到，频率部分只有1KHz（基波或基频）、3KHz、5KHz等谐波存在，而且这些谐波幅值越来越低，没有2KHz等偶数次谐波 。
高频等于“毒药”（EMI）：7次谐波基本就可以重构方波信号 。换句话说，我们平时使用的数字信号，有效的频率并不是特别高，它的高次谐波反而可能会产生EMI问题，非常“脏”（频域越高，波长越短，越易辐射） 。此时可以通过硬件手段抑制高次谐波而不影响信号本身的通讯 。
核心灵魂——直流分量的崛起：这是最关键的一点，随着占空比的增加，直流成分也越来越高 。占空比D为10%时，直流成分大约是100mV；D=50%时，直流大约是500mV；D=90%时，直流大约是900mV 。
三、 见证硬件的魔法：如何把直流电“洗”出来？
既然频域分析已经告诉我们，随着占空比的增加，直流部分也越来越高 。那怎么把直流提纯出来呢？答案就是硬件工程师的终极武器：低通滤波器！

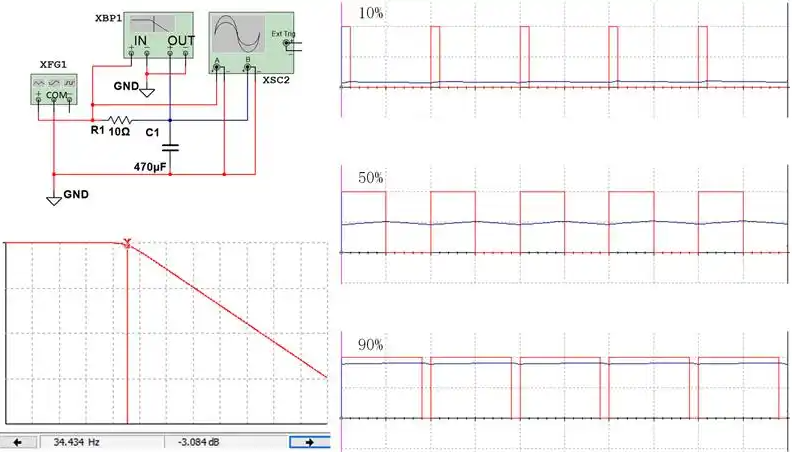

上图是PWM与低通滤波一起工作的波形，信号源是1V 1KHz的方波，占空比从10%-90%；低通滤波的截止频率是35Hz（保留频率低于35Hz的成分） 。右边是低通滤波后的波形和原始PWM波形，红色是原始PWM方波，蓝色是滤波后的波形 。
奇迹出现了！通过低通滤波器后只保留我们要的低频成分（直流），抑制掉高频成分 。右图波形也可以看到，随着占空比逐渐增加，滤波后的蓝色准直流幅值越来越高 。
这就是我们用PWM控制的原理，比如PWM控制电机转速，占空比越高，直流成分越大，电机转的就越快；反之，PWM占空比越低，电机转的就越慢 。我们就是这样，通过调制PWM的占空比，进而得到我们想要的不同幅值的直流信号 。
总结
单片机并没有打破物理定律，它只是利用了极高频率的数字开关，结合外围硬件的低通滤波特性，巧妙地在频域里“榨”出了我们需要的直流分量。
不懂傅里叶，你只能对着占空比死记硬背；看透了频域，你才是真正掌控电子世界的魔法师！
