MOSFET 驱动拓扑不是“画法不同”，而是每一种都在解决不同的电气矛盾
真正决定驱动拓扑的，不只是 MOSFET 是 N 沟道还是 P 沟道，而是三件事：源极处在什么电位、栅极需要多快地充放电、控制侧和功率侧是否允许共地。原文件列出的低侧、高侧、推挽、自举、光耦隔离、半桥/全桥，本质上就是围绕这三件事做取舍！
一、一个最容易被低估的问题：MOSFET 不是“给个高电平就完事”
很多刚接触 MOSFET 的人，会把它理解成一个“电压控制开关”：Gate 给高电平，MOS 导通；Gate 拉低，MOS 关断。这个理解在低频、低功率电路里勉强够用，但一旦进入 PWM、马达、电源转换器和半桥全桥，它就会迅速失效。
反常识的地方在于：MOSFET 虽然是电压驱动器件，但真正决定开关瞬态的，却是“栅极电荷怎么被充进去、又怎么被抽出来”。所以一个 MCU 的 IO 口可能能够让 MOSFET“慢慢导通”，却未必有能力让它在高频开关下“快速、干净、可靠地导通”。
更麻烦的是，当 MOSFET 被放到高侧时，源极电位本身还会跟着负载上下跳。此时你不能再只问“G 是不是 10V”，而要问一个更关键的问题：G 到 S 之间到底还有多少伏？
VGS = VG - VS
MOSFET 真正关心的是栅源电压 VGS，而不是 Gate 对地电压。
这就是为什么，同一颗 MOSFET 换一个位置，驱动方式可能完全不同。原文件也明确将驱动拓扑区分为低侧、高侧、推挽、自举、光耦隔离和全桥/半桥，并指出选择与 MOSFET 类型、安装位置、开关频率及功率有关。
二、把它放进真实场景，你就知道六种拓扑为什么会出现
先看几个典型场景：LED 调光、继电器替代、低侧马达开关，MOSFET 的 Source 几乎固定在地附近；电池正端切换、高边负载开关，MOSFET 被放到电源正端；同步 Buck、逆变器、马达桥臂里，上下两颗 MOSFET 还必须交替工作；再往上到了高压工业设备，逻辑控制侧和功率侧甚至不能直接共地。
所以六种拓扑看起来很多，实际上是在解决三个层次的问题：
位置问题：MOSFET 在低侧还是高侧？源极是不是固定参考地？
速度问题：驱动器能不能快速给栅极充电、放电，避免开关损耗、振荡和误导通？
隔离与桥臂问题：控制侧是否需要和高压功率侧隔离？上下桥臂会不会同时导通？
三、先建立两个模型：看懂它们，后面的拓扑就不乱了
模型 A：低侧 MOSFET。Source 基本接地，VS≈0。这个时候 VGS≈VG，驱动最省事。MCU 或低侧驱动器只要能提供合适的电压与足够的充放电电流，就能把 MOSFET 管住。
模型 B：高侧 N-MOSFET。Source 会随着负载节点一起升高。假设 Source 已经升到 24V，你即便把 Gate 拉到 12V，对 MOSFET 来说 VGS 反而是 -12V，并不是“12V 高电平”。因此高侧 N-MOSFET 必须把 Gate 再抬到 Source 之上，这就是自举、电荷泵或隔离驱动存在的根本原因。
工程师常用的第二个判断量
开关越快，对驱动电流的要求越高。近似可以用 Igate ≈ Qg / tsw 理解：栅极总电荷 Qg 越大、你希望开关时间 tsw 越短，驱动器就越需要更强的峰值拉电流和灌电流。原文件在低侧与推挽部分也反复强调了峰值驱动电流和栅极电荷的重要性。
IGATE ≈ Qg / tSW
这是用于理解驱动强度的近似关系；实际波形还会受到 Miller 平台、驱动阻抗和寄生参数影响。
四、低侧驱动：为什么它最简单，却也最容易让人掉进“Vth”陷阱？
问题：如果 N-MOSFET 的 Source 直接接地，Gate 由 MCU 或驱动器控制，是不是只要驱动电压高于 Vth 就够了？
反常识：不够。Vth 更像是“MOSFET 刚开始有电流”的门槛，而不是“已经低阻导通”的保证。真正做功率开关时，更应该关注数据手册在指定 VGS 下给出的 RDS(on)，以及驱动器是否能在所需时间内把栅极电荷充满、放空。
场景：原文件把低侧驱动用于 LED 调光、马达启动、开关控制、电源管理以及多数 PWM 场景。因为 Source 靠近地，控制参考最清楚，所以这是最适合 MCU 直接参与控制的一类结构。

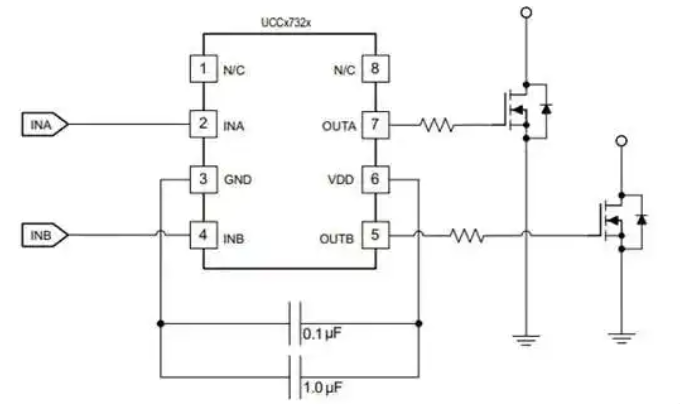

图 1 低侧驱动示例：UCCx732x 驱动 N-MOSFET
机理：驱动器输出高电平时，给 MOSFET 栅极充电；输出低电平时，把栅极电荷快速抽走。高速应用中，驱动器的拉电流和灌电流都很重要。原文件给出的 UCC27324 示例强调了最高 4A 级峰值拉/灌能力，目的正是缩短栅极充放电时间。
判据：一个低侧驱动能不能做稳，至少看三点：VGS 是否达到 RDS(on) 的测试条件；峰值驱动能力是否与 Qg、开关速度匹配；驱动回路与功率回路是否足够短，避免共地阻抗和寄生电感把 Gate 波形搞乱。
对策：栅极串联电阻用于控制开关速度与振铃，栅源下拉电阻用于确保驱动器失电或高阻时 MOSFET 不悬空。PCB 上则要缩小驱动回路面积，避免大电流地回路和信号地“共用一段路”。
低侧驱动之所以能做得简单，不是因为 MOSFET “天生好驱动”，而是因为 Source 给了你一个稳定的参考点。
五、高侧驱动：为什么 N-MOSFET 明明性能更好，反而还要多一套驱动？
问题：把 MOSFET 放在电源和负载之间，看起来只是换了个位置，为什么电路突然复杂？
反常识：高侧 N-MOSFET 的难点，不在 Drain，而在 Source。Source 一旦跟着输出节点抬高，Gate 也必须继续抬高，始终保持足够的正 VGS。
场景：电池正端开关、电源管理、半桥/全桥上桥臂都属于典型高侧应用。P-MOSFET 可以简化高侧控制，但原文件指出其 RDS(on) 往往更高；若改用 N-MOSFET，则通常要搭配自举或电荷泵。

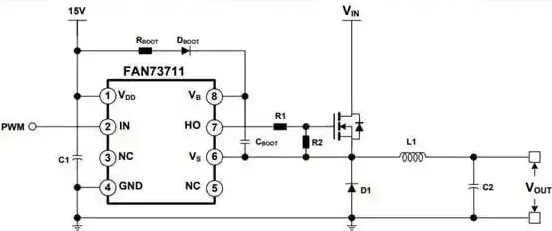

图 2 FAN73711 高侧驱动电路示例
VGATE ≈ VSOURCE + VDRIVE
例如希望 VGS≈10V，而 Source 已升到 30V，那么 Gate 往往要被抬到约 40V 附近。
判据：如果高侧 N-MOSFET 导通后，驱动器仍能维持足够的 VGS，并且高侧供电不会在长时间导通时掉压，才算真正可靠。
对策：短时、高频 PWM 常用自举；需要高侧长时间维持导通时，可考虑电荷泵或独立/隔离供电。原文件也特别指出，自举电容需要在 MOSFET 关闭阶段获得充电机会，因此不适合无限期保持高侧导通。
高侧驱动不是“多此一举”，它是在解决 Source 本身会漂移的问题。
六、推挽驱动：为什么 Gate 电压看起来够了，MOSFET 还是会发热？
问题：既然 MOSFET 是电压驱动，为什么还要用 8050/8550、B772/D882 或专用驱动器做推挽？
反常识：因为 Gate 在动态过程中不是一个“理想无电流输入端”，而是一颗需要被反复充放电的电容性负载。你让它慢慢充、慢慢放，MOSFET 就会在导通区和关断区之间拖太久，开关损耗自然上升。

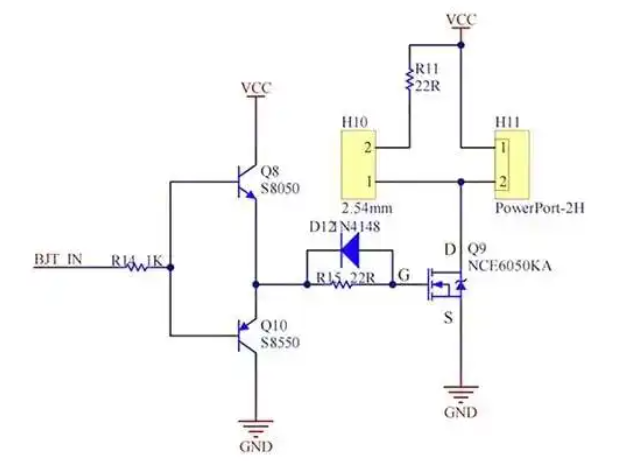

图 3 三极管低侧推挽驱动示例
机理：推挽级一边负责把 Gate 强力上拉，一边负责把 Gate 强力下拉。这样做的价值不只是“驱动电流变大”，更重要的是让 MOSFET 的开、关两个方向都有低阻抗通道。原文件指出推挽结构可提供较强驱动能力，并用于高频、高电流 PWM 与马达控制。
模型：把 Gate 看成一只需要搬运电荷的“水桶”。Qg 是桶的大小，驱动电流就是水泵流量。想把开关时间压得更短，要么换更小 Qg 的 MOSFET，要么提升驱动峰值电流。
tSW ≈ Qg / IGATE
同一颗 MOSFET 下，驱动电流越大，理论上栅极充放电越快。
判据：如果 Gate 上升/下降沿太慢、Miller 平台停留太久，或者驱动器温升明显，就说明驱动能力与 Qg、频率不匹配。
对策：合理选择驱动器峰值电流；栅极电阻不要盲目追求越小越好；上下互补器件要防止交越导通。高速开关时，驱动能力、栅极电阻和 PCB 寄生参数必须一起看。
推挽不是为了把 Gate “抬得更高”，而是为了把电荷“搬得更快、更干净”。
七、自举驱动：一颗电容，为什么能把高侧 Gate 抬到电源之上？
问题：高侧 N-MOSFET 需要 Gate 高于 Source，可驱动 IC 的供电明明只有十几伏，它凭什么把 Gate 抬得比母线还高？
反常识：自举并不是“凭空升压”。它先在低侧导通、开关节点被拉低的时候给自举电容充电，然后利用这颗已经带电的电容，把驱动电源“坐”到不断抬升的 Source 上。
场景：半桥、全桥、变频器、马达驱动器都大量使用自举方案，因为它可以用 N-MOSFET 做高侧，兼顾低 RDS(on) 与成本。

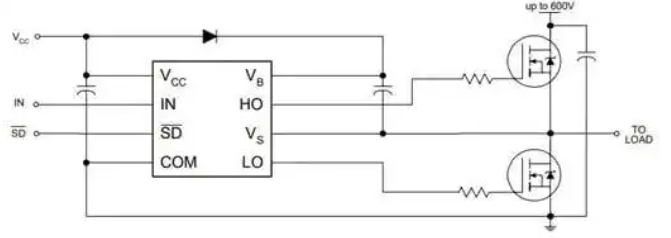

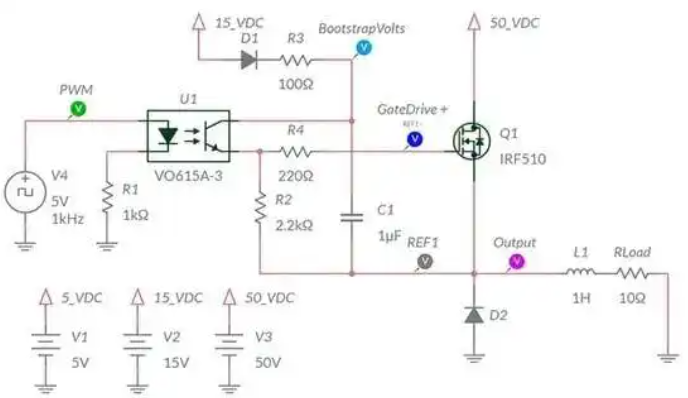

图 4 MOSFET 自举驱动示例
模型：把 Cboot 看成高侧驱动的临时能量仓库。每次高侧 MOSFET 打开，都要从它里面拿走一部分电荷去充 Gate，还要承担驱动器自身消耗与漏电。电容太小，VB-VS 会掉得太快，高侧 MOSFET 就可能从“完全导通”退回到高损耗区。
CBOOT ≥ QTOTAL / ΔVBOOT
工程上通常要再留足裕量；原文件给出了“自举电容至少约为高侧 MOSFET 栅极电容 10 倍”的经验性选取思路。
判据：高侧导通期间，VB-VS 必须始终高于驱动器欠压锁定门限，并保证 MOSFET 的 VGS 有足够余量；同时 PWM 必须给自举电容留下重新充电的机会。
对策：Cboot 选低 ESR/ESL 的 MLCC；自举二极管选择低压降、快速器件；Rboot 用来限制启动充电峰值；布局上让二极管、电容和驱动 IC 尽量靠近。低频或高侧长期静态导通时，优先考虑非自举方案。
自举的本质不是“升压技巧”，而是利用开关节点的运动，给高侧驱动建立一个浮动电源。
八、隔离驱动：加了光耦，就等于驱动能力够了吗？
问题：高压系统里用光耦隔离了控制信号，是不是就万事大吉？
反常识：隔离解决的是“两个地不能硬连”的问题，不自动等于“Gate 能被快速驱动”。如果隔离器输出电流太小、传播延迟太大，MOSFET 一样可能开得慢、关得慢。
场景：原文件把光耦隔离驱动用于工业控制、电源模块、马达驱动以及高压系统，并列举 FOD3182、HCPL-3180 这类面向功率器件驱动的隔离器件。

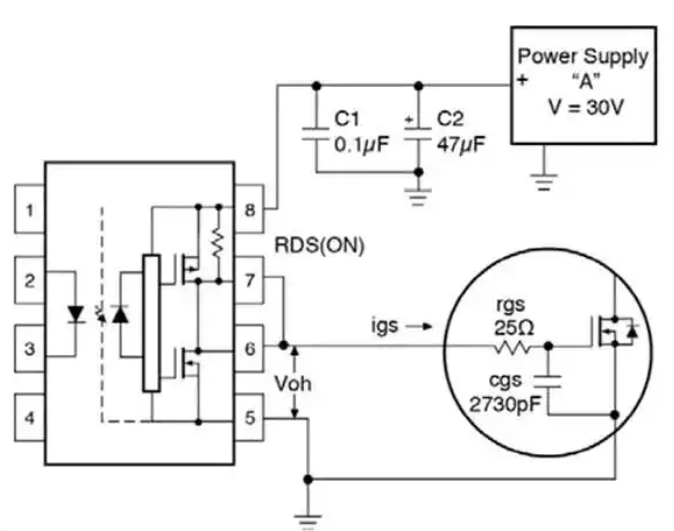

图 5 FOD3182 光耦隔离 MOSFET 驱动示例
机理：逻辑信号先通过隔离器跨越绝缘屏障，再由功率侧输出级给 MOSFET Gate 充放电。因此必须同时看“隔离能力”和“驱动能力”。如果输出电流不够，原文件建议增加缓冲级或专用 MOSFET 驱动器。
判据：隔离耐压只是第一关，还要看输出峰值电流、上升下降时间、传播延迟，以及开关频率下的实际 Gate 波形。
对策：选专用隔离栅极驱动器；设置合适的 Gate 串联电阻和栅源下拉；功率侧去耦要靠近驱动器；不要让隔离器输出端通过过长 PCB 走线去“遥控”MOSFET。
隔离驱动的核心不是“多一颗光耦”，而是把控制参考、驱动能量和功率噪声真正隔开。
九、半桥/全桥：为什么最怕的不是“开不起来”，而是“上下同时开”？
问题：两个 MOSFET 上下串起来，一个开、一个关，看起来很简单。为什么半桥和全桥却是炸管事故最集中的地方之一？
反常识：桥臂最危险的瞬间，不是 MOSFET 没导通，而是上下管在某个极短时间里同时导通。此时电源正负端几乎被两颗 MOSFET 直接打通，这就是 Shoot-Through（贯通）。
场景：DC 马达正反转、变频器、UPS、同步整流，都需要半桥或全桥结构。原文件指出，全桥/半桥能够实现双向电流控制和能量回收，但控制复杂度明显上升，并且高侧 MOSFET 仍需要自举或隔离驱动。
图 6 IR2104 半桥驱动示例

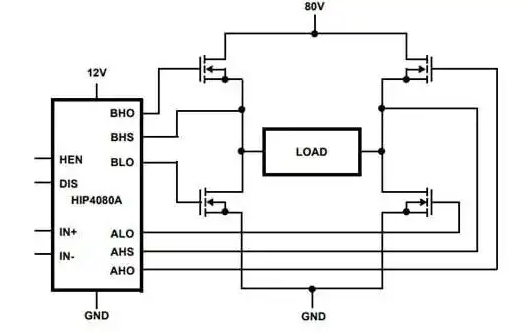

图 7 HIP4080A 全桥驱动示例
模型：理想情况下，下管完全关断以后上管才打开；反过来也一样。现实中 Gate 电荷释放需要时间、器件传播延迟不完全一致，所以必须人为留出一小段“谁都不导通”的时间，也就是 Dead Time。
tDEAD > 实际关断延迟 + 必要安全裕量
死区要覆盖器件与驱动延迟，但也不能无限增大；设计时应结合波形与实际器件参数调整。
判据：看桥臂开关节点波形、上下管 VGS 是否存在重叠，以及电源电流是否在换相瞬间出现异常尖峰。只靠“代码里加了几百纳秒死区”并不能证明安全，真正的判据是示波器上的实际波形。
对策：合理设置死区；高侧供电保证自举可靠；Gate 回路尽量短；通过合适的栅极电阻控制开关速度；功率换流回路和驱动回路分开优化，避免寄生参数把理论死区吃掉。
半桥/全桥真正考验的，不是“会不会画四颗 MOS”，而是你能不能控制好每一颗 MOS 在几十到几百纳秒里的交接动作。
十、一张表看懂：什么时候该选哪一种驱动？

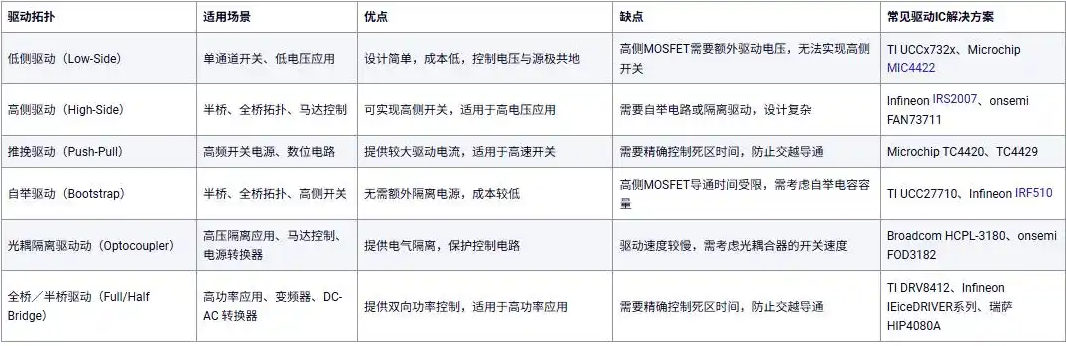

图 8 六类 MOSFET 驱动拓扑对比表
低侧：Source 固定、成本敏感、控制简单，优先考虑。
高侧：需要从电源正端控制负载，先判断 P-MOS 是否够用；若追求更低 RDS(on)，考虑 N-MOS + 高侧驱动。
推挽：Qg 大、频率高、MCU 直接驱动太慢时，用更强的充放电能力解决速度问题。
自举：高侧 N-MOS 做 PWM 的高性价比方案，但必须有刷新自举电容的机会。
隔离：高压、强干扰或安全隔离场景，既看隔离，也看真正的 Gate 驱动能力。
半桥/全桥：需要双向电流或功率变换时使用，死区、驱动时序、布局和高侧供电缺一不可。
结尾：真正决定 MOSFET 靠不靠谱的，往往不是 MOSFET 本身
所以回到最开始的问题：为什么同样是 MOSFET，有的电路一个 IO 口就能驱动，有的却要加推挽、自举、隔离，甚至专用半桥/全桥驱动器？
答案不是“电路越复杂越高级”，而是位置、速度和参考电位变了。Source 固定，你可以简单；Source 漂移，你必须建立浮动驱动；Qg 大、频率高，你必须提高充放电能力；上下桥臂交替工作，你还得控制死区；控制侧和功率侧不能共地，就要做隔离。
真正成熟的 MOSFET 驱动设计，看的从来不只是“Gate 有没有高电平”，而是 VGS 是否真的够、Gate 电荷是否搬得够快、关断是否够干净、桥臂有没有重叠、布局有没有把寄生参数变成新的麻烦。
MOSFET 是功率开关，但“开得快不快、关得干不干净、会不会误导通”，很大程度上取决于驱动。驱动拓扑选对了，MOSFET 才真正开始像数据手册里那么工作。
如果你在实际板子上遇到过“MOSFET 参数明明够，波形却振铃、发热甚至炸管”的情况，先别急着换更大电流的管子。下一步最值得检查的，往往就是 Gate 驱动回路和桥臂时序。
