很多人判断NMOS导不导通，
第一眼就看：
G极是不是高电平？
比如G极已经3.3V了，
那MOS肯定开了吧？
【NMOS结构图】
不一定。
因为NMOS真正看的，
根本不是G极有多少伏，
而是：
G极比S极高多少伏！
也就是 VGS。

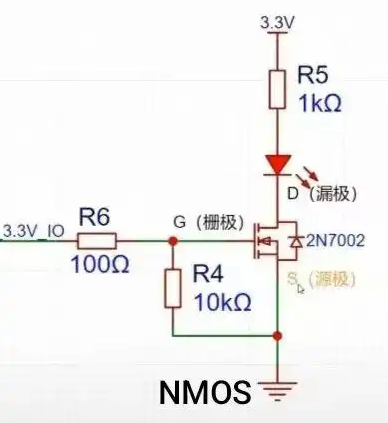

比如S极接地，
G极3.3V，
那：
VGS=3.3V。
MOS可以正常开启。
但如果S极已经升到了3V，
G极还是3.3V，
那VGS只剩：
0.3V。
这时候G极明明还是“3.3V高电平”，
MOS却可能根本打不开。

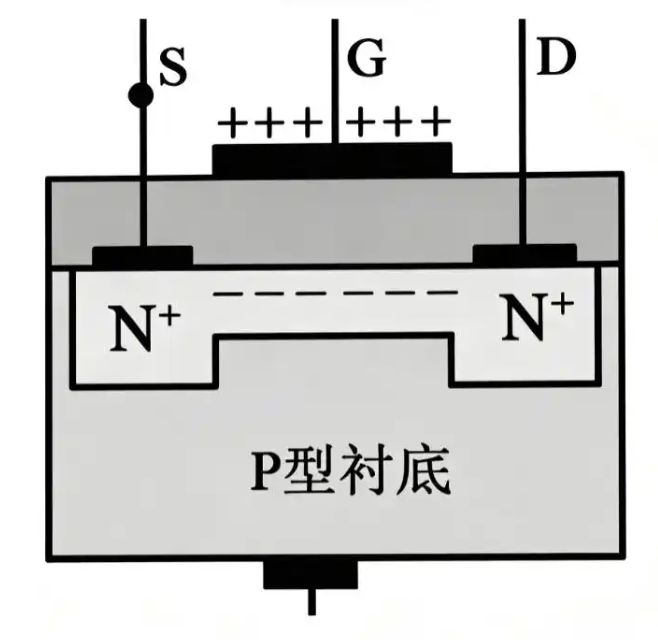

【NMOS形成沟道示意图】
所以以后看NMOS，
别再第一句话就问：
“G极多少伏？”
先找到S极，再算：
VGS = VG - VS
记住一句话：
MOS不认识高电平，它只认识G和S之间的电压差。
这才是判断NMOS能不能打开的第一步！
