二极管为什么会在MOS管两端连接
做硬件的朋友经常问：“为什么MOS管的D极和S极之间，总有一个二极管？是故意加的吗？”
做硬件的朋友经常问：“为什么MOS管的D极和S极之间，总有一个二极管？是故意加的吗？”
其实，这并不是设计师额外设计的，而是MOS管在晶圆制造阶段就“原生自带”的！
很多原理图不画它，导致新手容易忽略。今天咱们就拆解一下这个关键结构，搞懂它，你的模电才算真正入门！
一、它不是“外挂”，它是“原生结构”

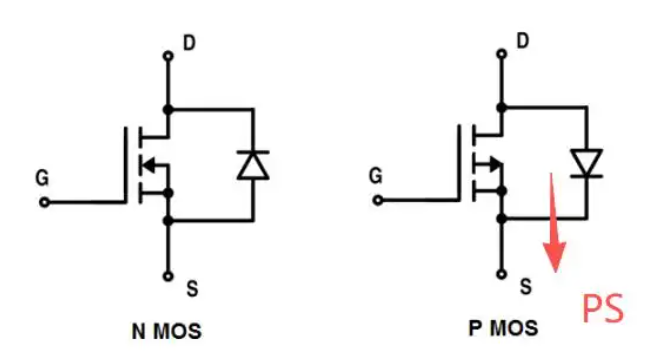

首先看图，无论是NMOS还是PMOS，内部都并联着这个二极管。
它的学名叫：本征体二极管（Body Diode）。
这是MOSFET在半导体工艺中固有结构的一部分。简单说，只要你用这种MOS管，厂家出厂时就必定包含这个结构。
注意：在正常工作时，这个二极管通常处于“反向截止”状态，是不导通的，所以平时你感觉不到它的存在。
二、为什么它去不掉？
很多人问：“能不能把它去掉？”

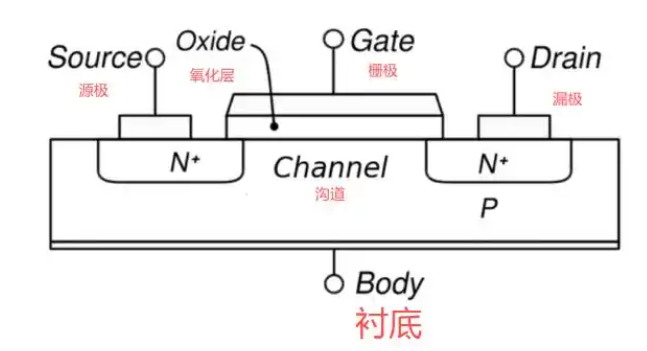

答案是：工艺上很难。看这张剖面图，真相全在里面：
看这张剖面图，秘密都在内部：
大家注意看中间那个 P型区域（图中原本标B**y的地方），我们专业上叫它“衬底”或“基底”。
在标准的功率MOS工艺里，为了电位稳定，厂家在封装内部，直接把 源极（Source） 和这个 衬底（P型基底） 短接在了一起。
这样一来：
漏极（Drain）是N型材料。
衬底（基底）是P型材料。
衬底又连到了源极。
于是，在漏极（N）和衬底（P）之间，天然形成了一个P-N结！
搞电子的都知道，P-N结的特性就是单向导电，也就是二极管！
所以，只要源极和衬底短接，这个寄生二极管就必然存在。
三、怎么记方向？送你一个工程口诀
很多新手容易搞混方向，教大家一个“老工程师”的通用口诀，安全好记：
口诀一：最经典的“N内P外”+“PS大法”
这个最常用，分两步记：
1.看符号箭头（辨别是N还是P）：
NMOS ➔ N内（谐音：Nèi）。箭头朝内就是N管。
PMOS ➔ P排（谐音：Pái）。往外排斥就是P管。
2.看二极管方向（辨别S和D）：
只记P管就行：P管的二极管指向S极 ➔ 简称 “PS”。
联想：PS（Photoshop）或者 PS（PlayStation游戏机）。
记住了P管指向S，那N管肯定就是反过来的（指向D）。
口诀二：顺口溜版（更有画面感）
“N”进，“P”出； “P”爱“S” (PS)， “N”爱“D” (ND)。
解释：
N进P出：指MOS管符号上的箭头方向（N朝里进，P朝外出）。
P爱S：PMOS的体二极管方向，是指向 Source（源极）的。
N爱D：NMOS的体二极管方向，是指向 Drain（漏极）的。
口诀三：超短英文联想（适合英语好的）
N-MOS ➔ IN (N matches In) ➔ Diode to Drain.
P-MOS ➔ OUT (Pops out) ➔ Diode to Source.
推荐： 直接用 “N内P外，PS大法” 这一招，实战里反应最快！
虽然它叫“寄生”二极管，但在H桥驱动、电机驱动里，它可是充当了续流二极管的重要角色！
总结一下
别再纠结“为什么要接这个二极管”了。 结论是：这是MOSFET物理结构的本征特性，是源极和衬底工艺连接带来的伴生效应。在H桥、电机驱动电路设计中，我们经常要利用它来进行续流，非常关键！
