今天挂一个典型案例。 上午学弟拿来一个WL01涡流传感器模块要退货，说是坏的。一上电，5V电压下电流直接飙到0.4A，发热严重，芯片烫得能煎鸡蛋！
还没开始测涡流，板子先成了“暖手宝”。是模块质量太差？还是玄学问题？ 我一把拦住准备退货的学弟：“别急着甩锅，先查查你怎么用的。”
这一查，还真查出了教科书级别的错误操作。 我看了一眼他的连接方式，发现几个致命疑点：
供电分离：模块由外部电源供电，输出端接STM32单片机的PA0引脚。
引脚悬空电压：PA0口虽然设为模拟输入，但在悬空状态下竟然存在1.2V左右的电压。
致命的时序：这才是最骚的操作——电源还没给模块上电，输出端就已经插在了带电的STM32引脚上了。
很多人觉得：“这有啥？不就是没供电吗，没电不就是断路吗？” ❌ 大错特错！在模拟电路的世界里，没上电 ≠ 断路。

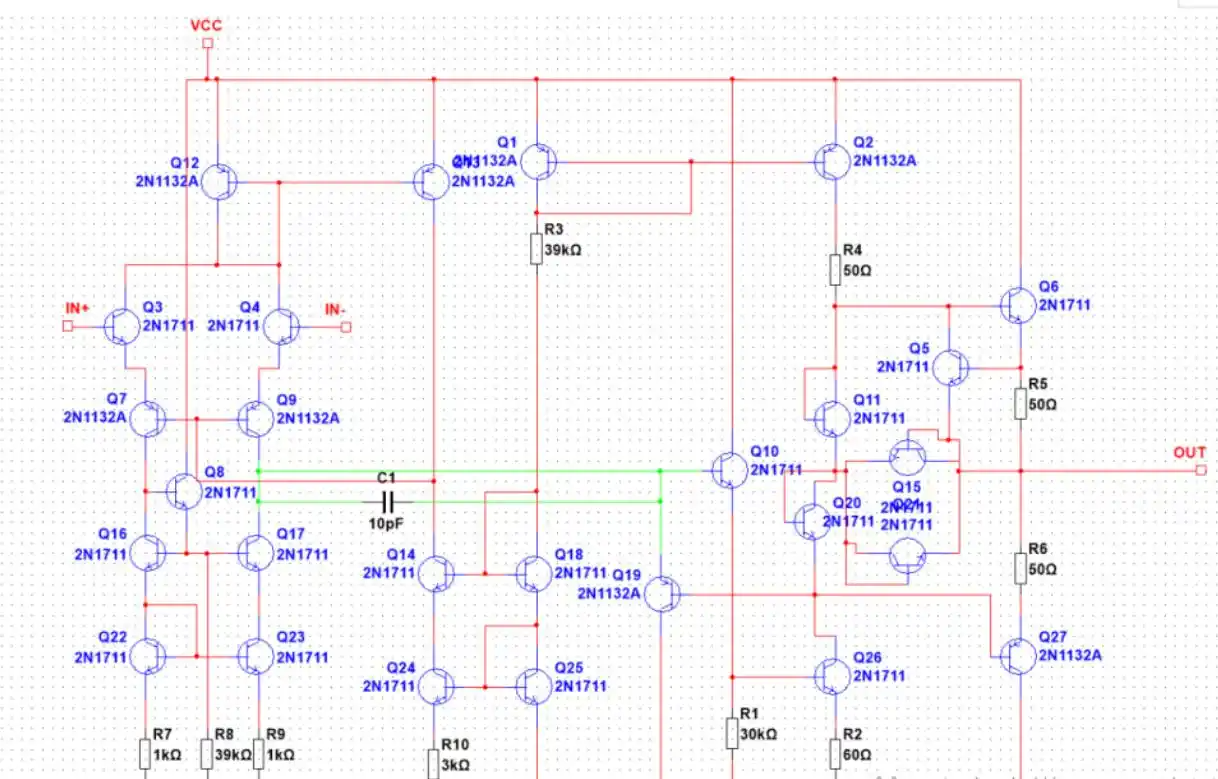

为了讲清楚这个原理，我们必须把芯片“剖”开看。 大家看下面这张图，这是去年我自己设计的运放（与本次事故运放结构相似）。请注意看输出级，它是推挽输出的三极管结构。为了保护电路，外部通常会串联二极管到正负电源。

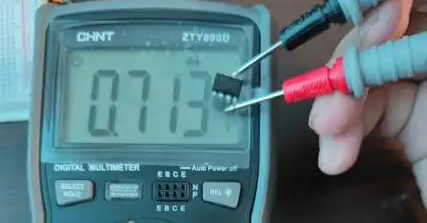

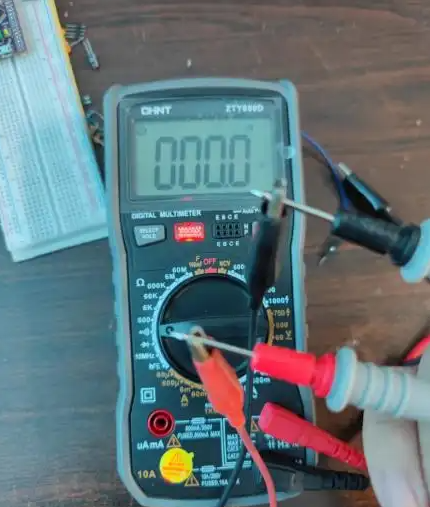

看懂了吗？当模块还没上电（VCC=0V）时，芯片内部究竟发生了什么？ 我们拿万用表实测一下。当学生电源接入但不开启时，用万用表通断档测量，你会发现内部竟然是导通的！
翻译中...

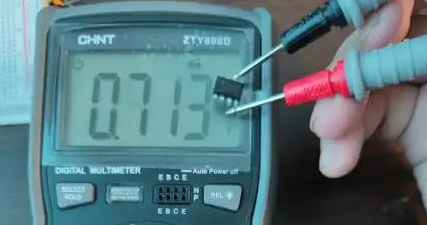

再看读数：0.713V。

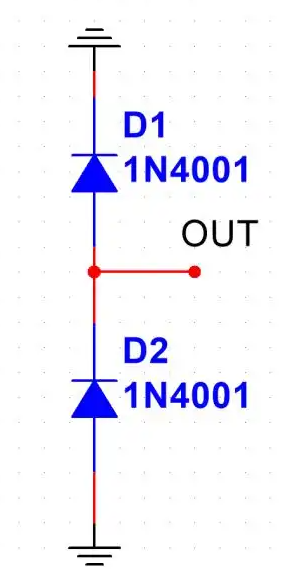

这熟悉的压降，毫无疑问，就是二极管导通了。这意味着，当你的模块没上电时，内部结构等效于下面这张图：

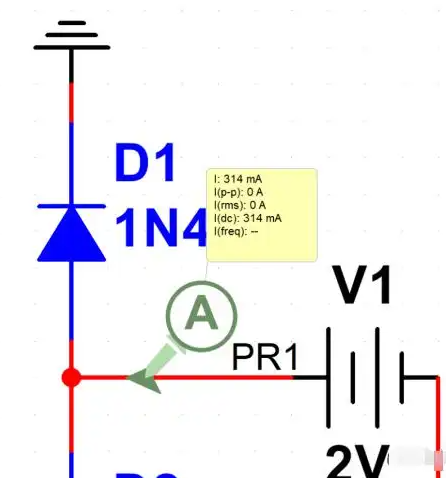

这时候，灾难发生了。 如果你将输出端接入单片机，而单片机IO口上存在高于导通压降的电压（比如那1.2V），就会导致二极管导通！ 此时，外部电流顺着STM32的引脚，倒灌进运放的输出端。看下仿真结果，电流高达 314mA！。
这0.4A的电流根本不是在工作，而是在疯狂加热内部结构。如果不先供电再接信号，芯片分分钟就会烧毁。
问题找到了，怎么解决？ 靠“规范操作”？告诉用户“必须先开电源再接线”？ 不，好的硬件设计必须考虑容错性。我们可以在运放的输入和输出端添加电阻。

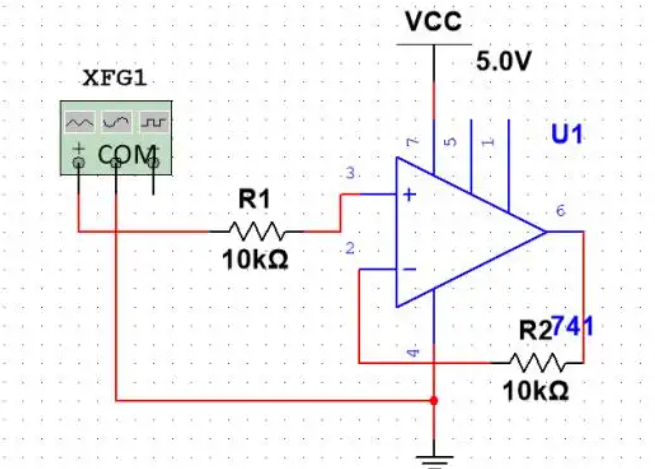

加这个电阻（例如跟随器用相同电阻，放大器用并联值）有两个巨大好处：
限流保护：有效抑制输入电流，防止倒灌烧毁芯片。
抗干扰：防止外部电压乱窜或静电击穿。
把原理讲透后，我批评了学弟一通。 无论是用模块还是画芯片，出现问题并不可怕。可怕的是出了问题就逃避，就把锅甩给模块。
从自身出发，对问题寻根问底，才能避免下一次炸机。
