关于MOSFET的工作区，很多人在学模电的时候都被“名字”给坑了。BJT的饱和是做开关的，MOSFET的饱和却是做放大的？
今天搬教科书，用最直观的逻辑带大家彻底把这个核心逻辑盘清楚！
1.灵魂拷问：我们到底想要什么？
如果让我用一句话回答：只有在饱和区，我们才能实现“线性无失真放大”！
在其他区域（比如三极管区），信号出来是歪的、扁的，那是做开关用的，不是做放大的。
说无凭，我们拿最经典的共源极（CS）放大器来解剖一下:
看这个电路，逻辑很简单：
输入是栅源电压 V_GS
输出是漏源电压 V_DS（也就是 V_O）
核心公式：VDS = VDD - (iD × RD)
看到没？输出电压 V_DS 完全取决于漏极电流 i_D 怎么变。所以，MOSFET 到底怎么控制电流 i_D，决定了它能不能放大！
2. 为什么“三极管区”不行？
很多新手觉得“三极管区”（Triode Region）听起来像是在工作，其实是个坑。
在三极管区，MOSFET 的电流方程非常复杂，输出电压 V_O 不仅取决于输入 V_GS，竟然还跟它自己 V_DS 有关！
这意味着什么？意味着非线性。你给一个正弦波进去，出来的是个被压扁的、扭曲的波形。 这在音响里叫“爆音”，在射频里叫“谐波干扰”。绝对不行！
3. 为什么“饱和区”才是王道？（干净！纯粹！）
好，现在让我们把管子推入饱和区。奇迹发生了，电流方程瞬间清爽：
注意到了吗？V_DS 消失了！
此时的电流 i_D 只受输入电压 V_GS 控制，跟输出端的电压没关系了。 这在电路里叫“压控恒流源”。
此时的输出电压公式也变得很单纯，虽然有一个平方项，但在小信号分析下，这段曲线足够陡峭且接近线性。 这就是我们要的可控性！
4.一图胜千言：电压传输特性曲线（VTC）
如果你觉得公式枯燥，直接看这张图，这是所有放大器设计的藏宝图：

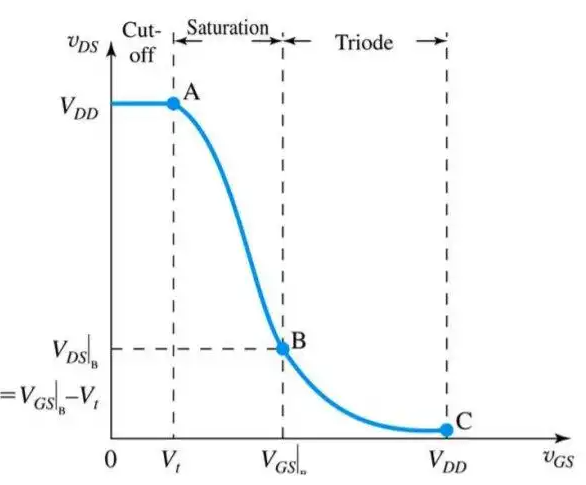

我们把输入（V_GS）和输出（V_DS）的关系画出来： A到B段（饱和区）： 看到那个陡峭的下坡了吗？那是最常用的区域。输入线性放大，输出无失真。B到C段（三极管区）： 曲线趴窝了，平了。这地方增益极低，而且输出高度失真。
5. 终极奥义：放大是如何发生的？
最后，让我们动态地看一下信号是怎么被放大的。

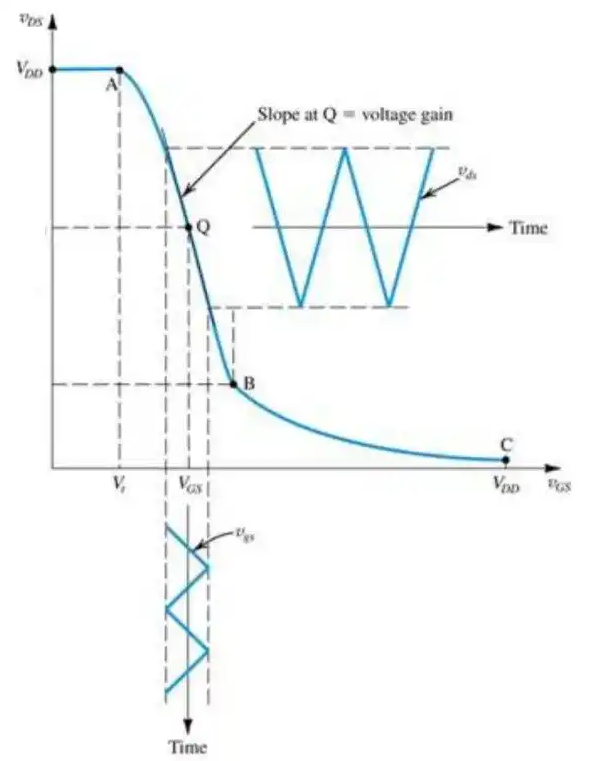

我们将直流偏置点（Q点）设在饱和区曲线最陡峭的地方。 输入一个小小的正弦波 V_GS。 🔹 因为饱和区的曲线斜率（Slope）很大，这个小波动被映射到了纵轴上。 输出端就得到了一个巨大的、形状完美复刻的反向电压波形！
总结一下：
三极管区 = 可变电阻 = 开关导通状态（输出失真，适合做电源/数字逻辑）。
饱和区 = 压控恒流源 = 放大器核心（线性好，增益高，适合做运放/射频/音频）。
下次你在调试电路发现波形削顶或者失真了，先别急着换芯片，拿万用表量一下 VDS。八成是你的静态工作点（Q点）跑偏了，管子没在饱和区老实呆着！
