做电源的朋友，有没有遇到过这种情况——MOS管选型明明没问题，散热片也加了，但用不了多久就挂了？问题大概率出在驱动电路上！
今天一次性讲透5种MOS管驱动方案，从入门到大厂级隔离驱动，全是干货经验。

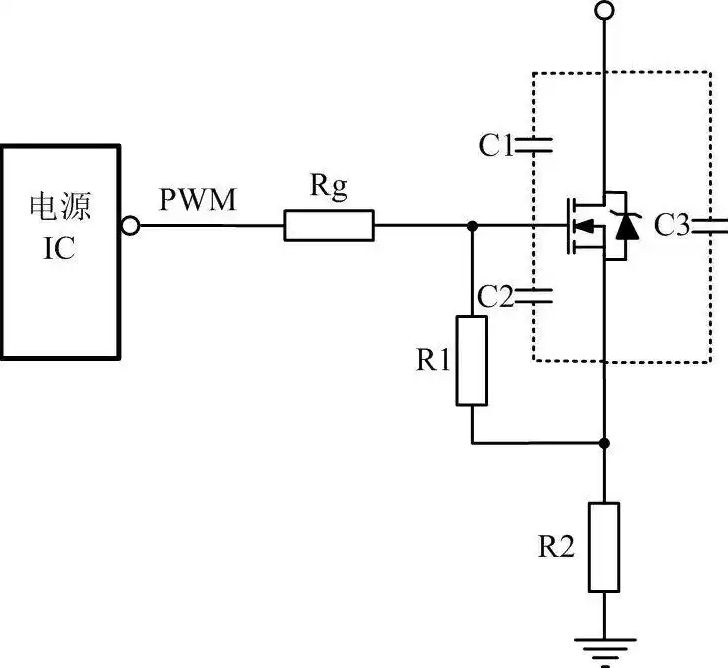

方案一：电源IC直驱
这是最常见的方案，直接用电源管理芯片的PWM输出驱动MOS管。
但这里有三个致命细节：
1️⃣ 查手册！ 不同IC的峰值驱动电流差异巨大，有的只有几十mA，有的能到几A。驱动电流不够，MOS管开通慢，开关损耗直接爆炸。
2️⃣ 看Ciss！ MOS管的输入电容（C1、C2）越小越好。电容大了，IC驱动能力跟不上，开关速度上不去，管子发热严重。
3️⃣ 上升沿震荡！ 驱动能力不足时，栅极电压爬升慢，容易在开关过程中产生高频振荡，EMI超标是小事，管子击穿就完了。
适用场景： 小功率、低成本、对效率要求不高的场合。
方案二：推挽驱动
当IC驱动能力不够怎么办？上推挽！

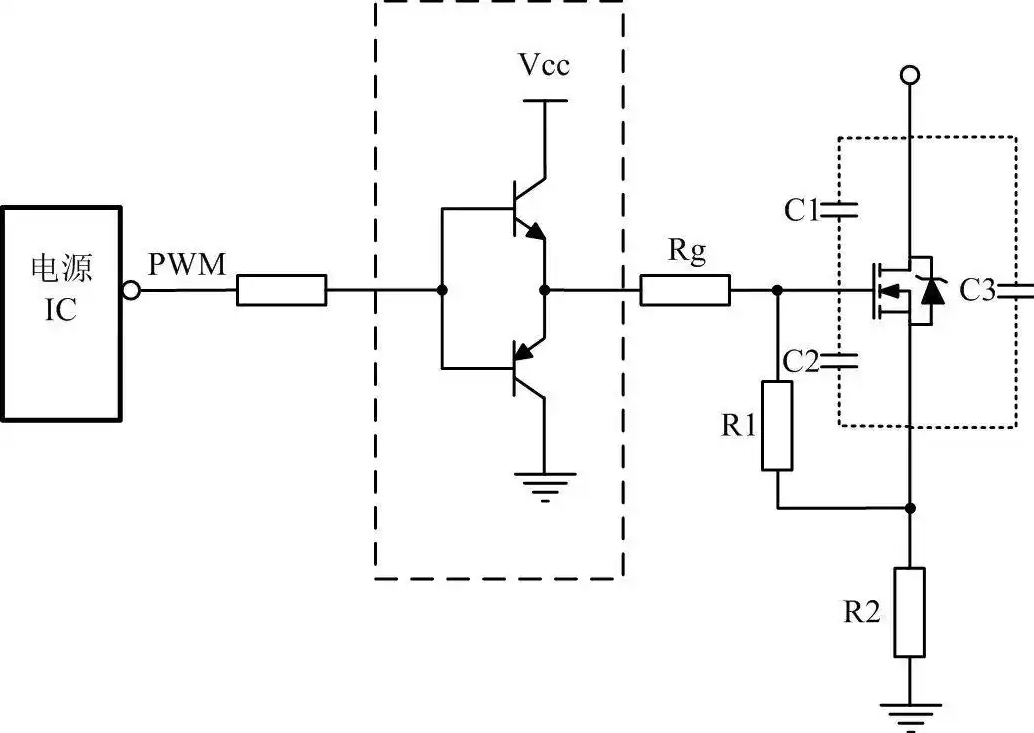

这个电路用两个互补三极管组成图腾柱结构，把驱动电流能力提升数倍。
核心优势：
充电快： 图腾柱低阻抗特性，对栅极电容充电速度极快
关断更快： 虽然导通稍微慢一点点，但关断速度大幅提升
抑制振铃： 避免上升沿的高频振荡，EMI表现更好
关键提醒： 推挽管的选型要注意速度，用高频开关管，别拿普通8050/8550凑合，否则延迟太大适得其反。
方案三：加速关断电路
MOS管的应用铁律：慢点开，快点关！
为什么？因为关断过程中，如果Vds已经上升但Id还没降到零，交叉损耗巨大，管子瞬间发热。

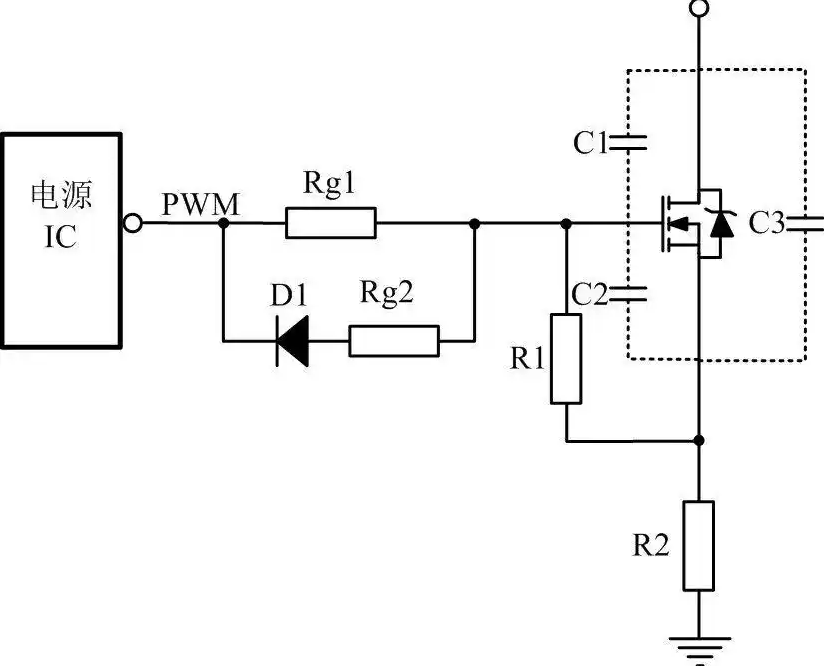

解决方案： 在驱动电阻上并联快恢复二极管+电阻的组合。
D1（快恢复二极管）： 关断时给栅极电荷提供低阻抗泄放通道
Rg2： 限流保护，防止瞬间大电流烧毁电源IC
结果： 关断时间大幅缩短，交叉损耗降低，可靠性提升

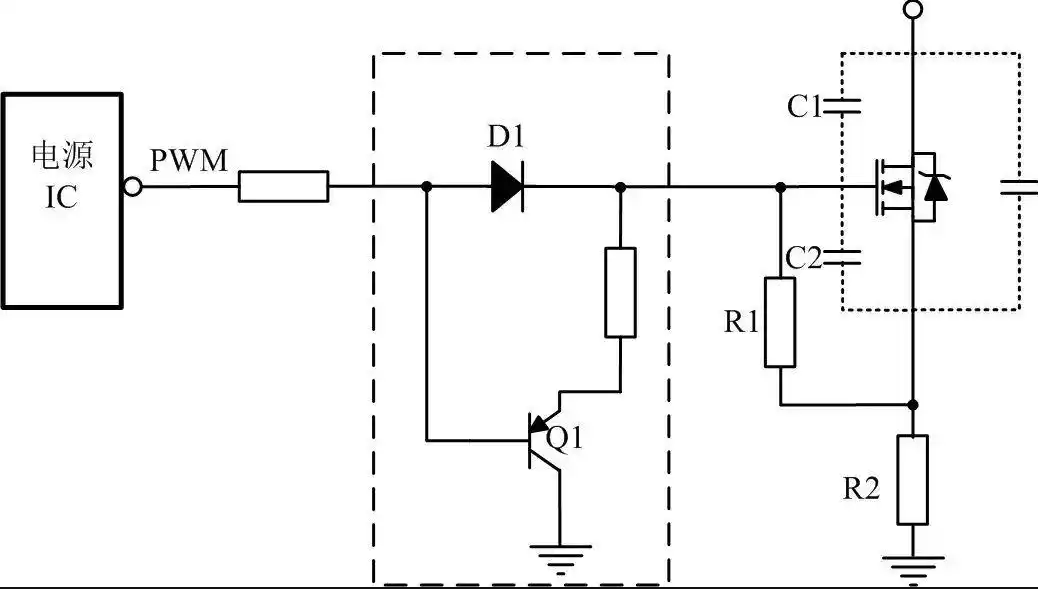

进阶玩法： 用PNP三极管做有源泄放。
Q1导通时直接把栅极电容短接到地，电荷泄放速度极快！而且电流不经过电源IC，彻底避免驱动芯片被反灌电流损坏。
这个方案在大功率电源里几乎是标配！
方案四：隔离驱动
做半桥/全桥拓扑时，高端MOS管的驱动是个头疼问题——它的源极电位在开关过程中不断变化，地电位驱动根本用不了。

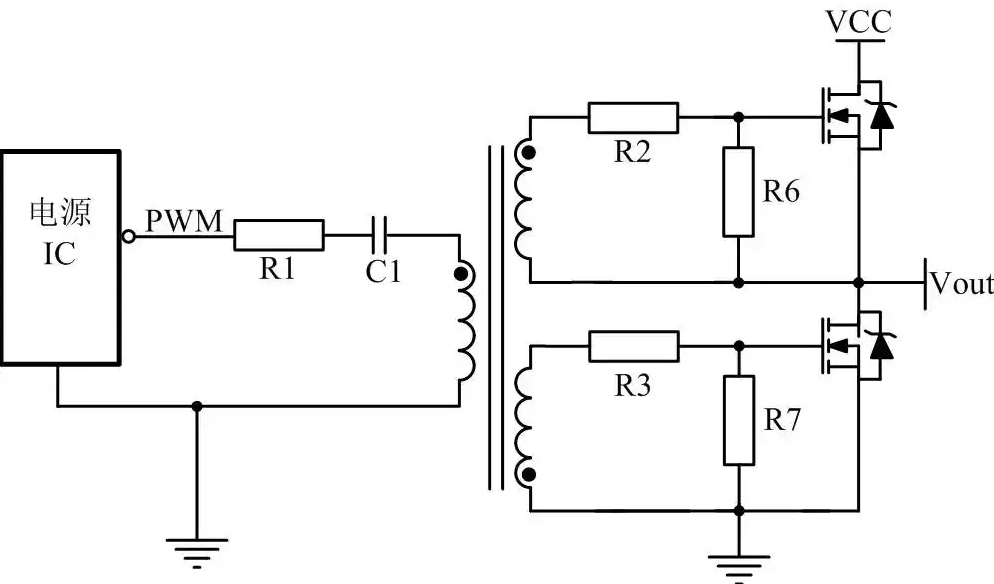

变压器驱动是经典解决方案：
C1隔直电容： 阻断直流分量，防止变压器磁芯饱和；同时传递交流驱动信号
R1阻尼电阻： 抑制PCB寄生电感与C1形成的LC振荡，避免振铃损坏栅极
设计要点：
变压器要选对磁芯，保证足够的伏秒积
绕组匝比根据驱动电压幅度计算
PCB布局时，驱动回路面积越小越好，寄生电感是杀手

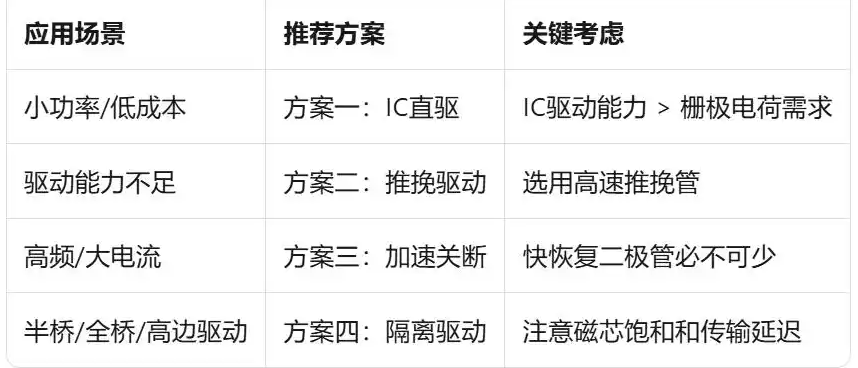

总结
