基于LM317的LED恒流电源电路

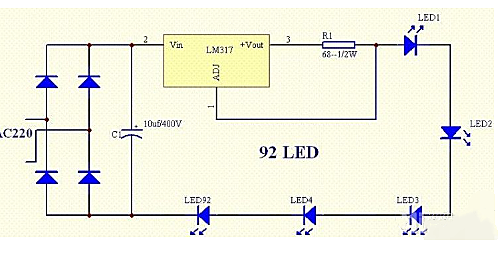

呈上图为一款采用 LM317 构建的 LED 恒流源电路图。LED 灯具对供电要求较为严苛，需恒流供电，否则易出现老化损坏情况。运用 LM317 实现恒流的原理在于，LM317 的启探控电压保持恒定，将其除以相应电阻值，便可得出恒流值。在实际应用中，可根据需求连接相应数量的灯珠。通过调整 R1 的阻值能够改变电流大小，具体电流计算公式为：电流 = 1.25 / R1。
简易 LED 恒流电源电路
LED 灯具采用恒流驱动方式，可确保输出电流恒定，此时输出电压会随负载变化而相应改变。需注意，在断开负载的情况下进行测量，所测得的电压数值为 AC 220V 整流后的 310V 直流电压。

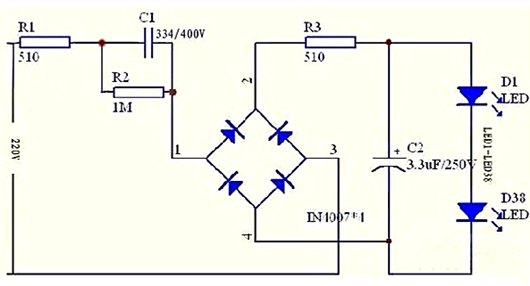

以下电路图展示了一个简易的 LED 恒流电源电路，该电路采用阻容降压方案实现恒流供电。输出电流的大小主要取决于电容 C1 的容值，依据电容对交流电流的容抗特性，能够达到输出恒定电流的目的。而输出电压的大小则取决于负载情况，负载电阻越大，输出电压越高，当负载开路时，输出电压达到最大值（DC 310V），反之，负载电阻越小，输出电压则越低。
开关式恒流源电路
开关式恒流源电路可采用高压直接降压的方式实现。由交流电源直接整流得到的电压为 264V，此时可选用直接降压的高压 Buck 电路进行恒流控制。

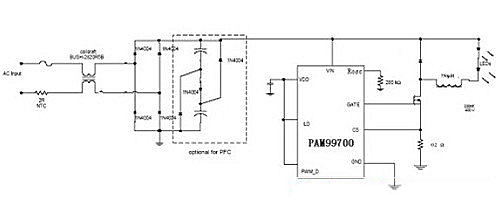

下图为一款采用 PAM99700 的 LED 吸顶灯照片。该电路具备诸多优点，例如效率高达 90%，功率因数大于 0.9，且外部电路结构较为简单，能够有效驱动多达 40 个 1W 的 LED 灯珠。在具体应用中，可采用 24 串 7 并的 3014 型 LED 进行组合，总功率可达 16.8W，满足不同场景下的照明需求。
以上介绍了三种常见的 LED 恒流电源电路，各有特点与适用场景，可根据实际需求进行合理选择与应用，以确保 LED 灯具在恒流供电下稳定、高效运行。
