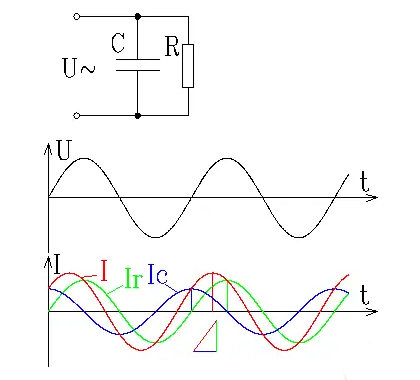

RC并联电路
RC并联电路由一个电阻与一个电容并联构成。当 RC 并联电路接入一定频率的正弦波信号时，电阻上的电流与电压保持同相位，计算公式为 Ir = U/R；而电容上的电流则超前于电压四分之一个周期，其电流大小为 Ic = U/Xc（Xc 表示电容的容抗）。总电流的大小可通过勾股定理计算，即 I = √(Ir² + Ic²)。此外，还可运用直角三角形形象地表示电流的相位与大小关系，并结合三角函数进行相关计算。

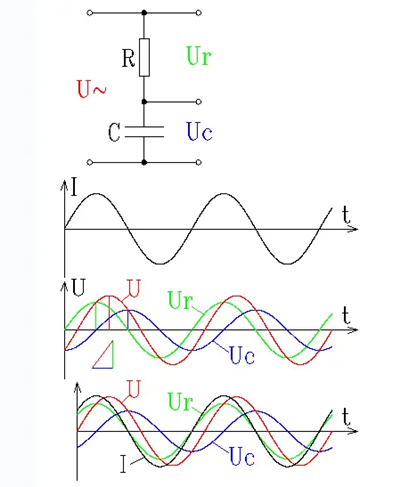

RC 串联电路
RC 串联电路由一个电阻和一个电容串联组成。在 RC 串联电路中，直接求算一定电压下的电流较为复杂，可先推导出关系式，再进行反向计算。假设某一频率的正弦波交流电 I 流过 RC 串联电路，可求得电阻上的电压 Ur = I·R，电容上的电压 Uc = I·Xc，Ur 与 Uc 的相位相差四分之一个周期。总电压 U = √(Ur² + Uc²) = I·√(R² + Xc²)，同样可用直角三角形表示电压的相位与大小关系。由此可得，当在 RC 串联电路施加电压 U 时，电流 I = U / √(R² + Xc²)，且电流波形超前于电压波形。

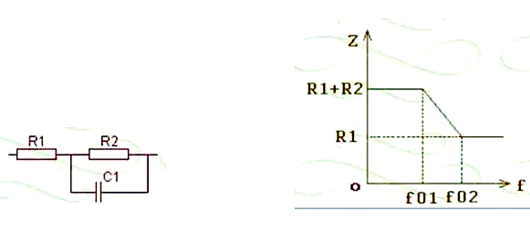

RC 串并联电路
RC 串并联电路存在两个转折频率 f₀₁ 和 f₀₂，其计算公式分别为：
f₀₁ = 1 / (2πR₂C₁)
f₀₂ = 1 / [2πC₁(R₁R₂ / (R₁ + R₂))]
当信号频率低于 f₀₁ 时，电容 C₁ 相当于开路，此时电路总阻抗为 R₁ + R₂；当信号频率高于 f₀₂ 时，电容 C₁ 相当于短路，电路总阻抗变为 R₁；而当信号频率介于 f₀₁ 和 f₀₂ 之间时，电路总阻抗则在 R₁ + R₂ 到 R₁ 之间变化。
积分电路与微分电路
积分电路 ：其作用在于消减变化量，突出不变量。构成 RC 积分电路的条件为时间常数 RC ≥ Tk（Tk 为脉冲周期）。积分电路能够将矩形脉冲波转换为锯齿波或三角波，还可将锯齿波转换为抛物波。其原理基于电容的充放电过程，需要强调的是，为保证积分效果，电路的时间常数必须大于或等于输入波形宽度的 10 倍。
微分电路 ：主要功能是消减不变量，突出变化量。微分电路可将矩形波转换为尖脉冲波，其输出波形仅反映输入波形的突变部分，即仅在输入波形发生突变的瞬间才有输出，对恒定部分无输出。输出的尖脉冲波形宽度与电路的时间常数 RC 相关，RC 越小，尖脉冲越尖锐，反之则越宽。为了实现有效的波形变换，微分电路的 RC 必须远小于输入波形的宽度，通常 RC 小于或等于输入波形宽度的 1/10 即可。
