在半导体器件的广袤世界里，MOS管以其独特的性能占据着举足轻重的地位。它是一种单载流子参与导电的单极型晶体管，被冠以 “多子器件” 之名，这一特性源于其巧妙的结构设计与精妙的工作原理。
一、多子与少子：半导体的核心概念

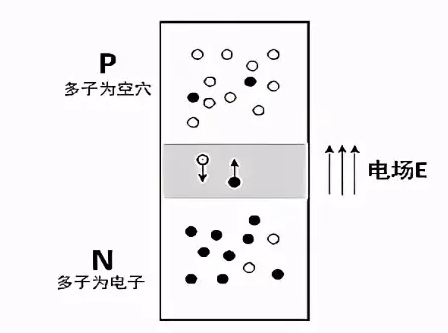

要理解 MOS 管为何是多子器件，先得从半导体中的载流子说起。对于本征半导体而言，其纯净度极高，电子难以挣脱共价键的束缚。在绝对零度下，本征半导体几乎完全绝缘，但在室温条件下，会有少量电子获得足够的热能，从共价键中脱离出来，形成 “自由电子”，同时留下带正电的 “空穴”。这二者便是半导体中的载流子，其浓度直接决定了半导体的导电性能。
然而，本征半导体的导电性能并不理想。为了提升其导电性，人们通过掺入特定杂质的方式，将其转化为杂质半导体。
N 型半导体 ：当向硅晶体中掺入五价元素（如磷、砷）时，杂质原子与硅原子形成共价键，由于五价元素多出一个价电子，这个电子便成为几乎不受束缚的 “自由电子”。在 N 型半导体中，“自由电子” 浓度远高于 “空穴”，因此 “自由电子” 是多子，“空穴” 是少子。
P 型半导体 ：若掺入的是三价元素（如硼、镓），情况则恰恰相反。三价元素的杂质原子与硅原子结合时，会在共价键中留下一个空位，形成 “空穴”。此时，“空穴” 成为多子，“自由电子” 则退居少子之位。
二、MOS 管的构造与工作原理

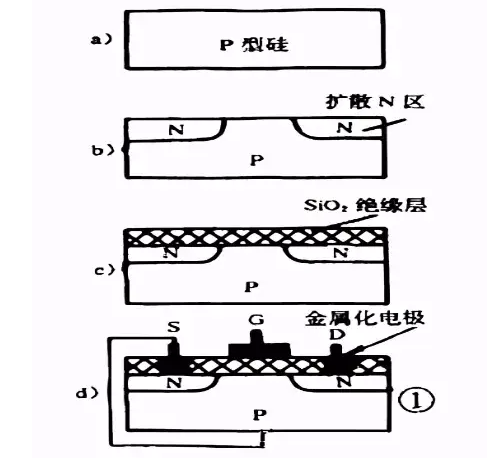

以 N-MOS 管为例，其结构精巧而复杂。它以 P 型半导体作为衬底，在其上扩散两个 N 型区，覆盖一层二氧化硅（SiO₂）绝缘层。通过在 N 型区上腐蚀两个小孔，再利用金属化工艺，在绝缘层和小孔内形成三个关键电极 —— 栅极（G）、漏极（D）和源极（S），通常源极与衬底短接在一起。

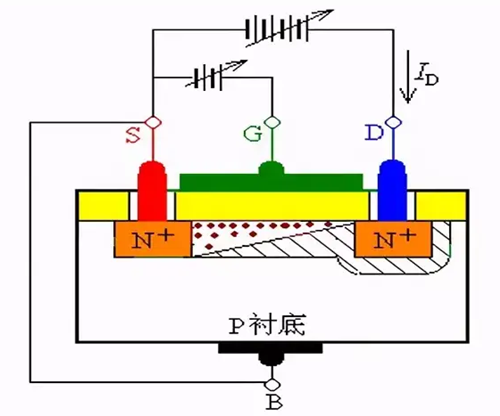

当在漏源极之间施加正电压（Vds），而栅源极电压（Vgs）为 0 时，PN 结处于反偏状态，电路中几乎没有电流流通。但当 Vgs 逐渐增大并达到一定阈值时，魔力开始显现。在 P 型衬底上方，栅极电压感应出负电荷，这些负电荷与 P 型衬底中的多子 —— 空穴极性相反，形成了一层反型层，将漏源极的 N 型区连接起来，构成了一条导电沟道。随着 Vgs 继续升高，感应出的负电荷越来越多，沟道不断拓宽，电阻逐渐减小，电流也随之增大。
三、MOS 管为何是多子器件
MOS 管之所以被称为多子器件，其根源在于其结构与工作原理的特性。
结构层面 ：MOS 管的核心结构包括金属栅极、氧化物层和半导体衬底。通过在栅极施加电压，便能在衬底中感应出多数载流子，进而构筑起导电通道。例如，在 N-MOS 管中，栅极电压诱导出的负电荷吸引电子，形成以电子为主导的导电沟道。
工作机理 ：在 MOS 管运作时，栅极电压掌控着半导体衬底中多数载流子的运动轨迹，从而支配电流的通断与强弱。这种借助电压控制电流的方式，赋予了 MOS 管高输入阻抗和快速开关的卓越性能。
多数载流子的主导地位 ：在 N 型半导体衬底的 MOS 管中，电子作为多数载流子，在导电过程中扮演着主角；而在 P 型半导体衬底的 MOS 管中，空穴则担纲主演。正是多数载流子的主导作用，使得 MOS 管能够在数字电路与模拟电路中大放异彩，实现高效的信号传输与处理。
MOS 管的掺杂浓度也对其性能有着举足轻重的影响。通过精细调控掺杂浓度，可以优化器件的导电性、开关速度等诸多关键性能指标。掺杂浓度越高，多数载流子数量越多，导电性越强；反之，导电性则会相应减弱。这种可调控性为 MOS 管在不同应用场景中的性能优化提供了广阔空间。
总之，MOS 管凭借其独特的结构与巧妙的工作原理，使得多数载流子在导电过程中发挥主导作用，成为名副其实的多子器件，在现代电子技术的众多领域中持续绽放着耀眼的光芒，推动着科技的不断进步与发展。
