单结晶体管触发电路原理图

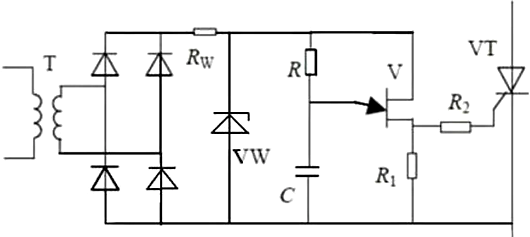

一、电路组成
同步降压变压器 T ：将 220V 交流电降至适宜电压，且保证输出电压相位与市电一致，为后续电路提供同步交流电源。
桥式整流电路 ：把降压后的交流电转换为脉动直流电，为后续稳压及振荡电路提供直流输入。
稳压二极管 Vw 及限流电阻 Rw ：对脉动直流电进行削波处理，削去波形峰值，将其转化为梯形波，使波形更平缓，为单结晶体管提供稳定的供电波形。
限流电阻 R ：与电容器 C、单结晶体管等组成关键的弛张振荡电路。R 的阻值大小决定了电容器 C 的充电速度，进而影响晶闸管的控制角和导通角，是调节晶闸管触发时刻的重要元件。
单结晶体管及相关元件 ：单结晶体管与电阻 R、电容器 C、电阻 R1 共同构成弛张振荡器，产生规律的触发脉冲，为晶闸管提供精准的触发信号。
二、触发电路工作原理

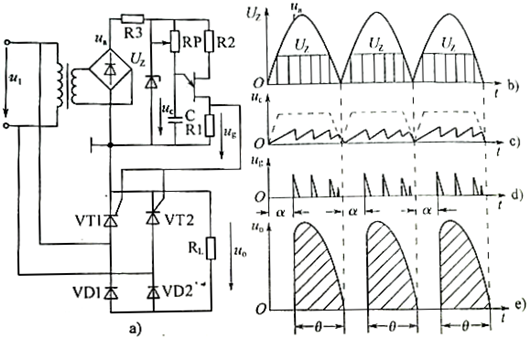

同步触发机制 ：单结晶体管的电源并非传统直流电源，而是经降压变压器二次侧降压、桥式整流后，再通过稳压管限幅削波，得到梯形波电源。每个梯形波结束时刻，电源电压归零，电容电压也随之为零。当下一个梯形波开始时，电容 C 从零压开始充电至峰点电压，确保每个梯形波产生的第一个脉冲所需时间相同。由于梯形波过零时刻与晶闸管电压过零时刻一致，第一个触发脉冲的控制角相同，从而实现晶闸管在每个半波内的导通角相同，达到同步触发效果。
脉冲作用 ：在每个梯形波期间，振荡器虽会产生多个脉冲，但晶闸管仅在接收到第一个脉冲时触发导通，后续脉冲不再起作用。
控制调节 ：通过改变电位器 Rp 的阻值，调节电容充电速度，控制每个梯形波第一个脉冲出现时刻，进而调节整流电压。单结晶体管产生的脉冲同时触发两个晶闸管的门极，在每个半波时，一个晶闸管正偏触发导通，另一个晶闸管反偏虽触发但无法导通。
三、改进的电压控制方式

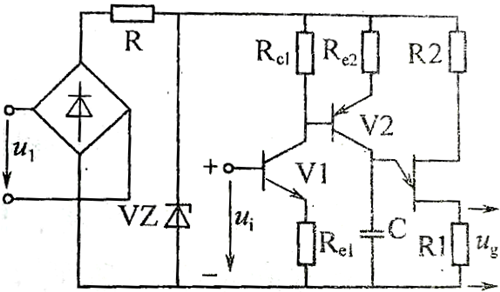

采用晶体管替代可调电阻 Rp，实现电压控制。其中，V2（PNP 型）晶体管利用其等效电阻代替电位器 Rp，V1（NPN 型）晶体管作为直接耦合放大器。控制信号 ui 由三极管基极输入，当 ui 增大时，V1 管集电极电流和 V2 管基极电流增大，V2 管的等效电阻减小，电容充电加快，触发脉冲提前发出，控制角减小，整流输出电压升高。这种改进方式将手控调节转换为电压控制，提升了电路的自动化水平和调节精度。
四、电路应用
该单结晶体管触发电路广泛应用于可控整流电路中，通过精准控制晶闸管的导通时刻，实现对输出电压的有效调节。在工业生产、电力电子设备等领域，为各种需要精确电压调节的负载提供稳定可靠的电力支持，满足不同设备的运行需求。
