在电子电路领域，晶体管凭借其卓越的特性和多样的功能，被广泛应用于各类电路设计之中。其中，晶体管用于构建恒压源和恒流源电路，展现出巨大的应用潜力和极高的实用价值，备受工程技术人员的青睐。
一、晶体管构成的恒压源与恒流源概述

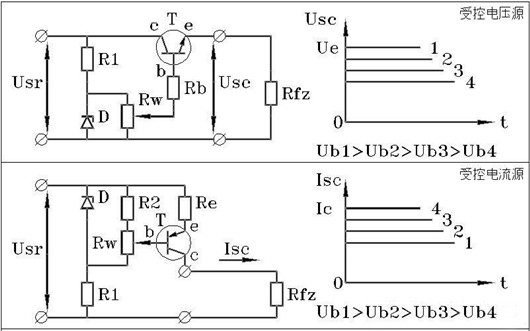

晶体管在组成电压源电路时，通常采用共集电极电路架构。此架构的电路输入端连接于基极，而输出端则从发射极引出。这样的设计赋予了共集电极电路一个显著特点：输出电压与输入电压在电位特性上保持一致，但输出电压相较于输入电压会降低约0.6V，即呈现α倍的电压特性。至于输出电流，由于晶体管的电流放大作用，输出电流 Ie 为输入电流 Ib 的 β 倍。这里，α的取值范围大致在 0.9 至 0.95 之间，而 β 作为共发射极电路的电流放大倍数，其值则根据晶体管的类型和特性，在 30 至 200 的区间内变化。
而当晶体管用于构成恒流源时，常选用共基极电路。在该电路中，输入端位于发射极与基极之间，输出端则处于集电极与基极之间。由于晶体管的电流放大特性，输出电流 Ic 相较于输入电流同样能实现 β 倍的增长。这两种电路架构在实际的电子工程中被大量应用于各种电子设备和系统中，为电路的稳定运行和性能提升提供了关键支持。
二、晶体管恒流源电路的深入剖析
晶体管恒流源电路是一种以晶体三极管为核心元件的恒流电路。其工作原理主要基于晶体三极管集电极电压变化对电流影响相对较小的特性。在电路设计中，通过引入电流负反馈机制，能够进一步提升输出电流的恒定性，确保电流输出的稳定性。同时，为提高恒流源电路的性能，通常还会结合温度补偿和稳压措施，以应对环境温度变化和电源电压波动对电路性能的影响。
晶体管恒流源电路可分为两种基本类型。

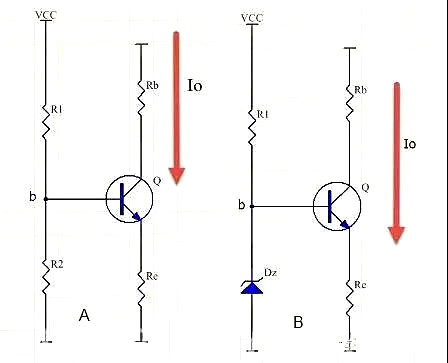

一种类型如图 1（A）所示，电路中 R1、R2 共同构成分压网络，用于稳定 b 点的电位，使其稳定在 Vb。Re 在电路中起到电流负反馈的作用，通过对输出电流的监测和反馈调节，实现输出电流 IO 的稳定输出，其计算公式可近似表示为 IO = (Vb - Vbe)/Re ≈ Vb / Re（当 Vb 远大于 Vbe 时）。图 1（B）的计算方式可参考图 1（A）的计算原理进行相应推导。
一种类型如图 1（A）所示，电路中 R1、R2 共同构成分压网络，用于稳定 b 点的电位，使其稳定在 Vb。Re 在电路中起到电流负反馈的作用，通过对输出电流的监测和反馈调节，实现输出电流 IO 的稳定输出，其计算公式可近似表示为 IO = (Vb - Vbe)/Re ≈ Vb / Re（当 Vb 远大于 Vbe 时）。图 1（B）的计算方式可参考图 1（A）的计算原理进行相应推导。
然而，图 1 中的电路也存在一定的局限性。晶体管的集电极与发射极之间的电阻通常较高，一般可达几十千欧以上。在实际应用中，若工作电压仅为几伏时，采用这种恒流源电路会导致等效内阻过大，进而引起较大的功耗，并且电流输出的精度也会受到一定影响，难以满足高精度恒流需求。

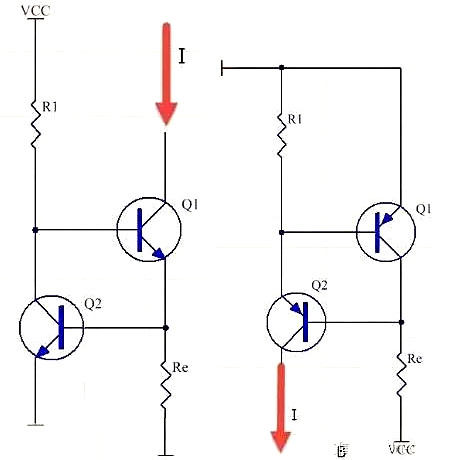

针对这一问题，在实际电路设计中，一种更为常用的简易恒流源电路如图 2 所示。
该电路采用两只同类型的三极管组成，巧妙地利用三极管相对稳定的 be 电压作为基准电压源。通过这一设计，可实现对电流数值的控制，其电流计算公式为 I = Vbe/R1。这种恒流源电路具有结构简单、易于实现的优点，且能够自由调节电流数值，无需使用特殊元件，从而有利于降低产品成本，在许多对成本敏感的应用场景中得到了广泛应用。
该电路采用两只同类型的三极管组成，巧妙地利用三极管相对稳定的 be 电压作为基准电压源。通过这一设计，可实现对电流数值的控制，其电流计算公式为 I = Vbe/R1。这种恒流源电路具有结构简单、易于实现的优点，且能够自由调节电流数值，无需使用特殊元件，从而有利于降低产品成本，在许多对成本敏感的应用场景中得到了广泛应用。
不过，图 2 所示的恒流源电路也存在一些不足之处。由于不同型号的三极管，其 be 电压并非固定值，即使是相同型号的三极管，也存在一定的个体差异。此外，在不同的工作电流条件下，be 电压也会出现一定的波动现象。因此，这种简易恒流源电路并不适合对电流精度要求极高的精密恒流应用场景。
