在集成电路领域，三极管作为核心元件，其性能稳定性对电路的可靠运行起着决定性作用。深入探究三极管的反向击穿电压特性，对于电路设计、器件选型及故障预防等方面具有极为重要的指导价值。
一、三极管的基本构造与电流放大原理

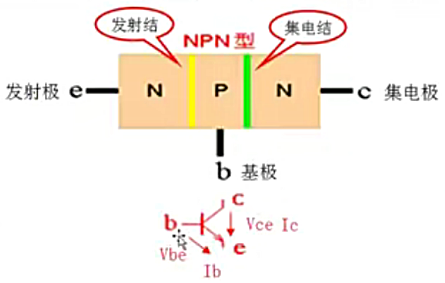

三极管主要由三个区域构成，分别是发射区、基区和集电区。发射区为 N 型区，集电区同样为 N 型区，而基区则为 P 型区。基于这一独特的结构，当在发射结施加合适的正向电压时，发射极中的自由电子能够穿越基区，最终被集电区收集，从而实现电流放大效应，这也是三极管在各类放大和开关电路中得以广泛应用的核心优势。
然而，三极管在工作过程中若遭受过高反向电压冲击，则可能引发反向击穿现象。此时，大量电子空穴对被拉出，导致电流急剧上升，进而可能损坏器件甚至整个电路。
二、三极管的三种反向击穿电压详解
三极管内部存在发射结和集电结两个 P - N 结，因此具有三种关键的反向击穿电压参数。
BVCEO（集电极 - 发射极反向击穿电压） ：在实际电路设计中，BVCEO 是至关重要的指标。它代表了在基极开路的情况下，集电极与发射极之间能够承受的最大反向电压。一般来说，BVCEO 的值在 20V 以上，部分高耐压三极管的 BVCEO 可达 1000V 甚至更高。其较高的耐压特性使得三极管能够在较为严苛的电压环境下稳定工作，广泛应用于高压功率放大、电源转换等对耐压要求较高的电路场景。
BVCBO（集电极 - 基极反向击穿电压） ：相较于 BVCEO，BVCBO 的值相对较小，通常处于 50V 至 100V 的区间。它反映的是在发射极开路条件下，集电极与基极之间可承受的最大反向电压。尽管 BVCBO 的绝对值低于 BVCEO，但在三极管的微观工作机理中，它对器件性能的稳定性和可靠性有着不可忽视的影响，尤其在高频放大电路等对基极偏置稳定性要求较高的场景下，需要重点关注 BVCBO 的参数特性。
BVEBO（发射极 - 基极反向击穿电压） ：BVEBO 是三极管的三个反向击穿电压中最小的，一般不超过 20V。在正常工作状态下，发射结多处于正向偏置，基极电流相对较小，这使得发射极 - 基极之间的反向击穿电压要求相对较低。不过，BVEBO 对三极管的保护机制和启动特性仍有一定的影响，在一些低电压、小信号处理电路中，BVEBO 的特性可能会在特定工作条件下被激活，从而影响电路的正常运行。
三、三极管反向击穿电压之间的内在关系
在三极管的工作机制中，三个反向击穿电压遵循 BVcbo > BVceo > BVebo 的规律。
从微观层面分析，当三极管处于工作状态时，发射结通常处于正向偏置，而集电结处于反向偏置。此时，发射极 - 基极之间的 PN 结（发射结）因正向偏置电流较小，故其反向击穿电压 BVEBO 要求相对较低。而在集电极 - 基极之间，由于存在集电极 - 基极漏电流 Icbo，该漏电流经三极管的电流放大系数 β 放大后，转化为集电极 - 发射极漏电流 Iceo。这一放大效应使得在相同的外部反向电压下，集电极 - 发射极之间的等效漏电流增大，进而导致 BVceo 小于 BVcbo。
四、三极管反向击穿电压的测试方法
测试三极管反向击穿电压时，可采用万用表进行简易测量。
测量 BVCEO（集电极 - 发射极反向击穿电压） ：将万用表调至合适的档位（通常为 10K 或 100K），把黑表笔（万用表正极）接触三极管的集电极，红表笔（万用表负极）接触发射极。逐渐升高万用表输出电压，当观察到万用表指针突然大幅摆动，此时对应的电压值即为 BVCEO。
测量 BVCBO（集电极 - 基极反向击穿电压） ：万用表的黑表笔接触集电极，红表笔接触基极，逐步增加万用表电压，当万用表指针出现突变时，所对应的电压即为 BVCBO。
测量 BVEBO（发射极 - 基极反向击穿电压） ：将万用表的黑表笔接触发射极，红表笔接触基极，逐渐提高万用表输出电压，指针突变时的电压值便是 BVEBO。
在测试过程中，需严格遵循安全操作规范，防止因误操作对三极管和测量设备造成损坏。同时，考虑到实际电路中的寄生参数、温度等环境因素对反向击穿电压的影响，测试结果仅供参考，实际应用中还需结合电路的具体情况进行综合评估。
