贴片电阻作为一种基础且关键的元件，其准确识别对于保障电路性能至关重要。本文将深入剖析贴片电阻的识别方法，涵盖电阻值标示的多种方式及其背后的原理，助力工程师与技术人员快速、准确地识别贴片电阻的阻值，确保电子设备的稳定运行与精准性能表现。

一、影响电阻值的因素及温度系数

贴片电阻的阻值大小受多种因素的综合影响，包括温度、材料特性、电阻体长度以及横截面积等。其中，温度对电阻值的影响尤为显著。电阻温度系数作为衡量电阻受温度影响程度的关键物理量，定义为温度每升高 1℃时电阻值发生变化的百分比。在电路设计中，对于高精度或工作环境温度变化较大的电路，必须充分考虑电阻的温度系数，以确保电路性能的稳定性。

二、贴片电阻的数字标示法：解读电阻值的密码

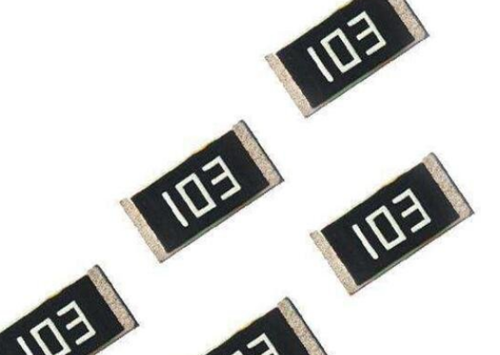

贴片电阻表面通常标识有数字或字母组合，用以表示其阻值大小。这种数字标示法遵循一定的编码规则，通过解读这些数字，能够快速确定电阻的阻值。

基础编码规则 ：在一般的数字标示法中，第一位和第二位数字代表电阻的实数部分。例如，在标识为 “100” 的贴片电阻中，“10” 即为实数部分。从第三位数字开始，其含义与阻值的数量级相关。若第三位数字为 0，则表示该电阻的阻值在 10 - 99 欧之间，例如 “100” 表示 10 欧的电阻，“990” 表示 99 欧的电阻。

数量级递增规律 ：当第三位数字为 1 时，阻值处于 100 - 999 欧之间，如 “101” 表示 100 欧、“151” 表示 150 欧、“951” 表示 950 欧。若第三位数字是 2，则代表阻值在 1000 - 9999 欧之间，例如 “102” 表示 1KΩ、“152” 表示 1.5KΩ、“992” 表示 9.9KΩ。第三位数字为 3 时，阻值范围扩展至 10K - 99K 之间，“103” 表示 10KΩ、“223” 表示 22KΩ、“993” 表示 99KΩ。若第三位数字是 4，则阻值在 100K - 999K 之间，如 “104” 表示 100KΩ、“204” 表示 200KΩ、“854” 表示 850KΩ。当第三位数字为 5 时，阻值进入兆欧级别，范围是 1MΩ - 9.9MΩ 之间，“105” 表示 1MΩ、“155” 表示 1.5MΩ、“955” 表示 9.5MΩ。而第三位数字为 6 时，代表阻值在 10MΩ 以上，如 “106” 表示 10MΩ、“566” 表示 56MΩ。

四位数字标法 ：对于四位数字标识的贴片电阻，前三位数字为实数部分，第四位数字表示倍数。例如，“1001” 表示 1KΩ、“1002” 表示 10KΩ、“1005” 表示 10MΩ。

三、电阻器阻值标示方法的多样化：满足不同场景需求

除了数字标示法，电阻器阻值还有其他多种标示方法，各有特点，适用于不同的应用场景和制造工艺。

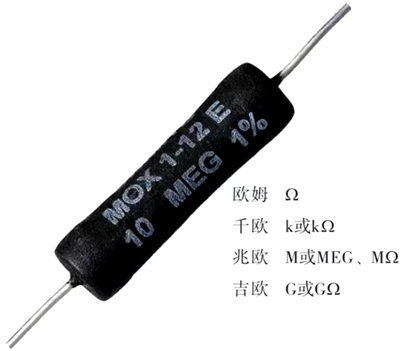

直标法 ：直标法以简洁直观著称，它直接用数字和单位符号在电阻器表面标出阻值。同时，其允许误差直接用百分数表示。若电阻上未注明偏差，则默认均为 ±20%。这种标示方法的优点在于易于识别，对于需要快速确定阻值的场合非常实用。

文字符号法 ：文字符号法采用阿拉伯数字和文字符号的组合来表示标称阻值。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。其允许偏差也用文字符号表示，其中 D、F、G、J、K、M 分别对应 ±0.5%、±1%、±2%、±5%、±10%、±20% 的允许偏差。这种标示方法在一些对阻值精度要求相对明确的场景中较为常用，能够较为精确地表达电阻的阻值和误差范围。

数码法 ：数码法使用三位阿拉伯数字表示阻值。前两位数字代表阻值的有效数字，第三位数字指示有效数字后面零的个数，单位为欧姆。例如，在阻值小于 10 欧时，常采用 “×R×” 的表示方式，将 “R” 视作小数点，如 “3R3” 表示 3.3Ω。数码法还采用特定符号表示误差，如 B、C、D、F、G、J、K 分别代表 0.1%、0.25%、0.5%、1%、2%、5%、10% 的误差范围。然而，对于小体积的电阻器，通常不进行误差标注。数码法在表面贴装电阻等领域应用广泛，其紧凑的标识方式适合小型化元件的标注需求。

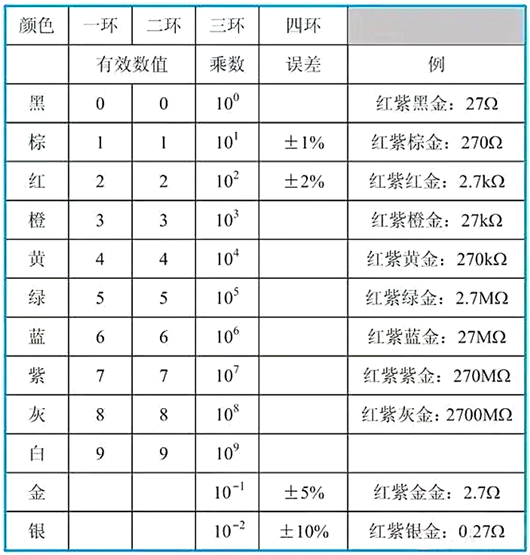

色标法 ：色标法通过不同颜色的环或点来标识电阻器的标称阻值和允许偏差。

虽然国外电阻器中大量采用色标法，但在国内其应用相对较少。色标法利用颜色对应的数字和意义来编码电阻信息，例如黑、棕、红、橙、黄、绿、蓝、紫、灰、白分别对应 0 - 9 的数字，而金、银、无色则分别代表 ±5%、±10%、±20% 的允许偏差。对于四色环电阻，第一条色环代表阻值的第一位数字，第二条色环代表阻值的第二位数字，第三条色环表示 10 的幂数，第四条色环显示误差。五色环电阻在此基础上增加了一条色环，用于表示阻值的第三位数字。六色环电阻的前五个色环意义与五环电阻一致，第六条色环表示温度系数，温度系数用棕、红、橙、黄四种颜色标识。色标法的优点在于标识的耐久性和在小型电阻器上的适用性，即使在元件表面因高温或磨损导致部分标记模糊的情况下，仍可通过颜色较为准确地识别电阻值。
