电路端接电阻方式,端接电阻的作用介绍
阻抗匹配作为保障信号完整性的核心技术之一，而电阻端接则是实现阻抗匹配的关键手段。本文深入探讨常见的电阻端接方式，剖析其原理、优缺点及适用场景，为电子工程师在实际电路设计中提供技术参考。
阻抗匹配作为保障信号完整性的核心技术之一，而电阻端接则是实现阻抗匹配的关键手段。本文深入探讨常见的电阻端接方式，剖析其原理、优缺点及适用场景，为电子工程师在实际电路设计中提供技术参考。

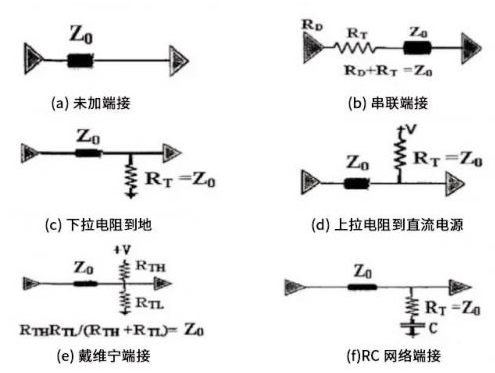

一、串联端接：简便高效的信号传输优化方案

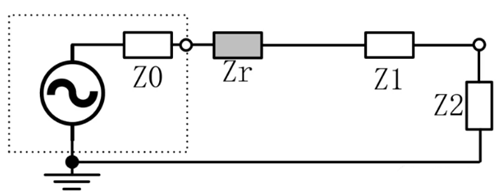

串联端接是一种简单而直接的阻抗匹配方法，其核心思想是在发送端输出端串联一个电阻，使得输出阻抗与电阻的总值等于传输线的特征阻抗。通过这种方式，能够实现阻抗匹配，有效减少信号反射，提升信号传输质量。然而，这种方式也存在一定的局限性。在高速电路中，串联电阻会影响信号的上升时间，可能导致信号失真等问题。此外，由于电阻的分压作用，发送端的输出幅度会有所降低，这在对信号幅度要求较高的应用场景中需要特别关注。
为了充分发挥串联端接的优势，建议将电阻尽量靠近发送端放置，以确保阻抗匹配效果。这种端接方式适用于对信号幅度要求相对不高、信号传输速率中等的电路场景，如一些低速的通信接口电路、简单的数字信号传输线路等。
二、并联端接：接收端阻抗优化的实用策略

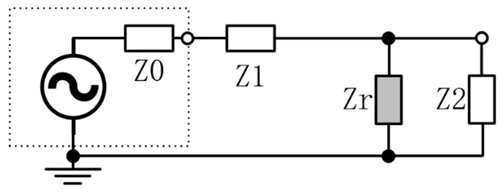

当接收端的输入阻抗较大时，并联端接成为一种有效的阻抗匹配解决方案。具体做法是在接收端并联一个电阻到地或电源，使得接收端的等效阻抗等于传输线的特征阻抗。这种端接方式简单易行，能够快速实现阻抗匹配，提升信号接收质量。
然而，并联端接的缺点是会消耗一定的直流功率，这在对功耗敏感的设备中需要谨慎考虑。同时，在上拉或下拉的情况下，虽然能够分别提高驱动能力和对电流的吸收能力，但也会对电路的直流功耗产生影响。并联端接适用于接收端输入阻抗较高、对功耗要求相对不严苛的电路场景，如一些中低速的数字信号接收端口、简单的控制信号传输线路等。
三、戴维宁端接：总线应用中的均衡之选
戴维宁端接是一种结合了上拉电阻和下拉电阻的端接方式，通过合理配置电阻参数，形成一个等效阻抗等于传输线特征阻抗的端接电路。其显著优点在于上拉和下拉电阻能够共同有效吸收反射信号，提升信号传输的稳定性。此外，在电路无信号时，还能为电路提供直流电平，这对于总线应用中的信号初始化和状态保持具有重要意义。
然而，由于电阻的存在，戴维宁端接方式的直流功耗相对较大，这在一定程度上限制了其在功耗敏感型设备中的应用。尽管如此，在对信号完整性和可靠性要求较高、且对功耗要求相对宽松的总线应用中，如工业控制总线、汽车电子总线等，戴维宁端接仍然是一个理想的选择。
四、RC 网络端接：并联端接的升级优化方案
RC 网络端接在并联端接的基础上进行了改进，通过在并联到地的电阻下方增加一个电容，实现了直流隔离，有效减小了直流功耗。同时，RC 网络仍然能够保持与并联端接相似的反射减小效果，保障信号传输质量。然而，RC 网络的时间常数会对信号的上升时间产生影响，这在高速电路中需要特别注意。
在高速电路中使用 RC 网络端接时，必须通过精确计算，合理选择电阻和电容的参数，以确保信号的上升时间满足系统要求。RC 网络端接适用于对信号完整性要求较高、同时对功耗有一定限制的高速电路场景，如高速通信接口、高频信号传输线路等。
五、端接电阻的作用与 PCB 设计要点
在电路设计中，阻抗不连续是导致信号反射、上冲下冲、振铃等信号失真问题的主要原因，严重影响信号质量。因此，阻抗匹配成为电路设计中至关重要的考虑因素。对 PCB 走线进行阻抗控制是硬件工程师的基本技能之一，但仅仅关注走线阻抗是远远不够的。实际电路由发送端、连线和接收端共同组成，要实现整个链路的阻抗一致性，端接技术的应用就显得尤为重要。
在 PCB 设计过程中，除了对走线进行精细的阻抗控制外，还需要综合考虑发送端和接收端的阻抗特性，通过合理选择端接方式进行阻抗匹配。这不仅能有效减少信号反射，提升信号完整性，还能降低系统功耗，提高电路的可靠性和稳定性。
六、总结
电阻端接技术作为实现电路阻抗匹配的关键手段，在现代电子电路设计中发挥着重要作用。串联端接、并联端接、戴维宁端接和 RC 网络端接等常见的端接方式各有优缺点，适用于不同的应用场景。电子工程师在实际设计中，应根据电路的具体需求，如信号传输速率、功耗要求、接收端输入阻抗等，合理选择端接方式，并进行精细化的参数配置，以实现最佳的信号完整性、功耗控制和系统可靠性。
