在嵌入式系统领域，系统的可靠性至关重要，尤其在一些关键应用场景中，如工业控制、医疗设备、航空航天等，任何微小的故障都可能导致严重的后果。看门狗电路作为保障系统可靠性的重要手段之一，其作用不容小觑。本文深入剖析看门狗电路的工作机制、设计要点以及应用场景，助力工程师在嵌入式系统设计中充分发挥看门狗电路的优势。
一、看门狗电路的核心功能与工作原理

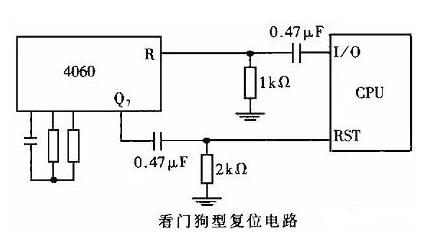

看门狗型复位电路在嵌入式系统中扮演着系统守护者的角色，其主要职责是实时监控系统的运行状态，并在检测到异常时迅速采取措施恢复系统的正常运行。当系统出现故障或停机时，看门狗电路能够自动检测到这一异常状态，并触发系统复位操作，使系统重新回到可控的初始状态，从而避免系统长期处于故障状态，降低潜在风险。
其工作原理相对简洁而巧妙。在 CPU 正常工作时，系统会定期发送 “喂狗” 信号，这一信号的作用在于复位计数器，确保计数器的值始终处于一个安全范围内。然而，一旦 CPU 无法正常工作，无论是由于软件故障、硬件干扰还是其他原因，计数器将无法得到及时复位，其计数会持续增加直至超过设定的阈值。此时，看门狗电路便会触发复位脉冲，强制 CPU 进行复位，重新启动系统，以期恢复系统的正常运作。
二、典型应用案例与设计优化策略
在实际的嵌入式系统设计中，看门狗电路的可靠性很大程度上取决于软件设计的合理性。通常情况下，工程师会将定时向复位电路发出脉冲的程序置于定时器中断服务子程序中。然而，这种设计在某些特殊情况下仍存在潜在的缺陷。例如，当程序 “走飞” 发生在定时器初始化及开启中断之后，即使程序陷入异常状态，定时器中断仍可能持续产生，导致看门狗电路被正常复位，从而无法有效地对系统进行复位校正。
针对这一问题，提出了一种定时器加预设的设计改进方案。在初始化阶段，将一个特定的地址压入堆栈，在该地址处执行的是一条关闭中断指令以及一条死循环语句。此外，在所有未被程序代码占用的地址空间中，尽可能地填充子程序返回指令 RET。这样做的目的是增加程序 “走飞” 后进入陷阱的概率。一旦程序陷入陷阱，定时器将停止工作并关闭中断，此时看门狗电路由于无法及时得到复位信号，便会触发复位脉冲，将 CPU 复位，使系统重新启动并尝试恢复正常运行。
三、硬件复位与软件复位的选择
看门狗复位既可以通过硬件方式实现，也可以通过软件方式实现，具体的选择取决于系统的设计需求以及实现的便利性。
硬件复位是指在硬件层面上实现看门狗复位功能。这种情况下，看门狗电路直接监控系统的状态，当检测到系统未能及时 “喂狗” 或出现其他异常情况时，由看门狗电路生成复位信号，通过直接控制复位引脚来重置整个系统。这种方式的优势在于复位操作迅速、可靠，不受软件状态的影响，能够有效应对系统出现严重故障时的情况。
软件复位则是在软件层面上实现的复位操作。当系统自身的监测机制检测到需要进行复位时，由软件执行相应的复位程序或代码，对系统进行重新初始化和重启。软件复位的优点在于灵活性高，可以根据不同的系统状态和需求，执行更为精细和复杂的复位流程。然而，其局限性在于，如果软件本身已经陷入故障状态，可能无法正常执行复位程序，从而无法实现有效的复位操作。
在实际的系统设计中，往往需要根据系统的可靠性要求、故障模式以及成本等因素，综合考虑选择硬件复位、软件复位或者两者相结合的方式，以达到最佳的系统可靠性保障效果。
四、看门狗电路设计实例与关键注意事项

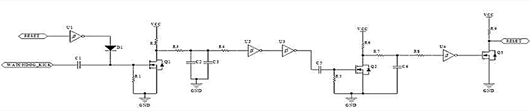

以下展示了一个典型的看门狗电路设计示例，其中 “WATCHDOG_KICK” 为 “喂狗” 信号，用于定期复位看门狗计数器；RESET 为复位信号，通常与单片机的 reset 引脚相连，用于触发系统的复位操作；U1、U2、U3、U4 为逻辑反相器，用于信号的逻辑转换；Q1、Q2、Q3 为 N 型 MOSFET，作为开关元件控制复位信号的输出；VCC 一般为 5V 电压，为电路提供工作电源。
在设计和应用看门狗电路时，需要注意以下几个关键要点：
（一）系统电压匹配
选择看门狗电路时，必须依据系统内部的电压轨进行选型，即根据 MCU 或 DSP 的驱动电压来选择适配的电压监控器。确保看门狗电路的工作电压与系统电压相匹配，是保障电路正常工作的基础。
（二）看门狗输入端（WDI）功能保障
当 MCU 无法正常工作，且其片内看门狗功能也失效时，具有集成看门狗功能的监控器能够通过外部 WDI 输入端检测到这一异常状态，并及时触发复位操作，从而显著提高系统的可靠性，避免系统因软件故障而陷入长期不可控的状态。
（三）手动复位（MR）功能的必要性
手动复位功能为系统维护和调试提供了极大的便利。在某些特殊情况下，如系统出现未知故障或需要进行软件更新时，可以通过手动复位方式对电路进行强制复位，或者通过应用中的另一个器件来主动控制监控器电路，实现对系统的快速恢复和重新配置。
（四）有效高电平输出适配性
如果处理器的复位输入要求采用有效高电平复位信号，则在选择和设计看门狗电路时，应确保其输出能够满足这一要求，无需增加额外的电平转换器件，从而简化电路设计，降低系统成本。
（五）电源故障输入 / 输出（PFI/PFO）的扩展应用
利用看门狗电路中的比较器功能，可以实现电源故障输入 / 输出（PFI/PFO）功能。这一功能为系统提供了更大的灵活性，例如可以用于电池电量的长时间监测以及电压跌落预警，提前发现电源问题并采取相应措施，保障系统的稳定运行。
（六）延迟时间的优化设置
合理的延迟时间设置对于系统的稳定运行至关重要。在系统复位过程中，一定的延迟时间可以确保电源电压和电路中的其他器件在正常操作重新开始之前先稳定下来，降低电压波动对系统的影响，从而提高系统的可靠性。
（七）通道数的合理配置
系统中所需的监控器功能的数量主要取决于处理器及外围器件的电压配置。例如，如果处理器工作在独立的电压轨上，同时系统中的存储器又工作在另一个不同的电压轨上，那么可能需要多通道的监控器来分别对不同的电源轨进行监控，确保整个系统的供电稳定性和可靠性。
（八）芯片启动选通功能的重要性
当电源电压处于欠压状态时，看门狗电路的芯片启动选通功能能够有效防止错误数据写入 CMOS RAM，避免数据的损坏和系统的进一步恶化。这一功能在系统上电启动以及电源波动较大的情况下尤为重要，能够保障系统数据的完整性和可靠性。
五、总结
看门狗电路作为嵌入式系统中不可或缺的可靠性保障机制，其设计和应用需要综合考虑系统的硬件架构、软件流程以及实际应用场景等因素。通过深入理解看门狗电路的工作原理、优化设计策略以及关键注意事项，工程师能够为嵌入式系统构建一个高效、可靠的守护屏障，确保系统在各种复杂环境下的稳定运行。在追求高可靠性的现代电子系统设计中，合理运用和精心设计看门狗电路，是实现系统长期稳定运行和降低维护成本的重要手段之一。
