基于PWM技术的电压控制策略
在现代电子控制系统中，PWM（脉宽调制）技术是一种广泛应用且极具价值的控制手段。本文将深入探讨如何利用单片机的PWM信号实现对MOS管的精准控制，进而调节电压输出，以及该技术在实际应用中的关键要点与实施细节。

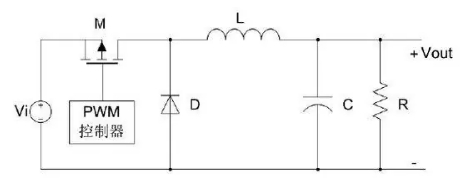

一、PWM控制MOS管的基本原理与现象
当运用单片机的PWM信号操控MOS管时，MOS管后端连接负载，
其输出电压会随着PWM占空比的变化而改变。例如，在一个典型场景下，一个MOS管连接纯阻性负载，电源电压为100V。当PWM占空比从50%变化至100%时，尽管负载上的峰值电压仍保持100V，但平均电压会相应地从50V升至100V。这种特性使得PWM技术成为调节电压输出的有力工具，通过精准控制占空比，可以实现对负载电压的动态调节。
其输出电压会随着PWM占空比的变化而改变。例如，在一个典型场景下，一个MOS管连接纯阻性负载，电源电压为100V。当PWM占空比从50%变化至100%时，尽管负载上的峰值电压仍保持100V，但平均电压会相应地从50V升至100V。这种特性使得PWM技术成为调节电压输出的有力工具，通过精准控制占空比，可以实现对负载电压的动态调节。

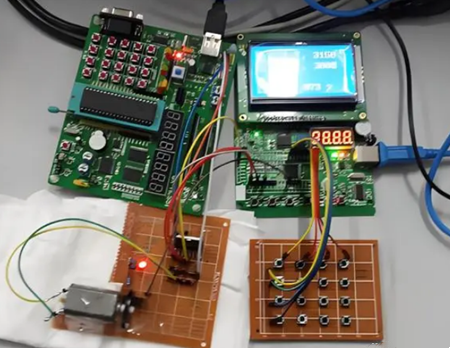

二、单片机PWM控制MOS管的设计与实现
（一）硬件选型与电路连接
单片机选择：选用具备PWM输出功能的单片机是基础。目前市场上众多单片机型号均支持PWM功能，需根据具体应用场景的需求，如系统的复杂程度、对PWM频率和分辨率的要求等进行综合考量与选型。
MOS管选型：依据实际应用需求，如电路的工作电压、负载电流大小以及开关速度等要求，选择合适的N沟道或P沟道MOS管。不同的应用场景对MOS管的参数要求差异较大，例如在高电压、大电流的应用场景中，需要选择耐压高、通流能力强且开关损耗低的MOS管。
电源与电阻配置：为单片机和MOS管提供稳定且合适的电源电压是确保电路正常工作的关键。同时，合理设置电阻值，用于限制电路中的电流，保护单片机和MOS管等元件，防止因过流而损坏。例如，在单片机PWM引脚与MOS管栅极之间通常会接入一个限流电阻，其阻值需要根据单片机的输出电流能力和MOS管的栅极驱动需求来确定。
（二）电路连接步骤
单片机PWM引脚连接：将单片机的PWM输出引脚准确连接到MOS管的栅极（G）。这一连接是实现PWM信号控制MOS管的关键路径，必须确保连接的可靠性与正确性，避免虚接、短路等现象。
MOS管源极和漏极连接：根据具体的电路设计和应用需求，将MOS管的源极（S）和漏极（D）正确连接到相应的电路元件上。例如，在驱动一个直流电机的应用中，MOS管的漏极可能连接到电机的一端，而源极连接到电源的地或者另一端，通过控制MOS管的开关状态来调节电机的电压和转速。
电源连接：为MOS管提供专门的电源连接，并正确连接到其源极或漏极，确保MOS管在导通时能够获得足够的电压来驱动负载。
（三）软件编程实现
初始化PWM功能：在单片机的软件代码中，首先需要对PWM功能进行初始化配置。这包括设置PWM的频率和分辨率等关键参数。PWM频率的选择需要综合考虑负载的特性以及系统的控制精度要求。例如，在控制灯光亮度的场景中，频率通常选择在100Hz以上，以避免肉眼察觉到明显的闪烁。而分辨率则影响占空比的调节精度，分辨率越高，占空比的调节越精细，从而能够实现更精准的电压控制。
控制PWM占空比：通过编程改变PWM信号的占空比，即调整高电平时间占整个周期时间的比例，从而精准控制MOS管的导通程度。占空比的调节是实现电压或电流控制的核心手段，例如在电源管理应用中，通过实时监测负载情况并相应调整占空比，可以维持输出电压的稳定，或者根据不同的工作模式动态调整输出功率。

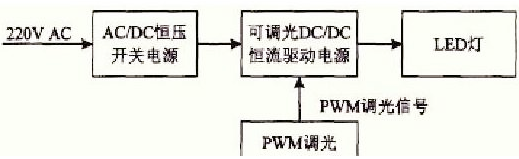

三、PWM控制MOS管调节灯泡亮度的应用实例
MOS管在开关电路中有着广泛的应用，其相当于一个高速自动开关，通过向栅极施加电压信号即可实现快速的导通与截止切换。将MOS管与灯泡串联，利用单片机的PWM信号控制MOS管的开关状态，进而调节灯泡的亮度。
（一）工作原理
当单片机输出高电平时，MOS管的源极和漏极导通，电流流经灯泡，灯泡发光；而当单片机输出低电平时，MOS管截止，灯泡电路断开，灯泡不亮。随着PWM信号开关频率的增加，灯泡闪烁的速度会加快。当频率超过一定阈值（通常在100Hz左右），人眼便难以察觉到灯泡的闪烁，感觉灯泡处于稳定发光状态。
（二）亮度调节机制
然而，需要注意的是，当开关频率继续不断增加，例如达到1000Hz时，灯泡的亮度可能会出现一定程度的下降。这是因为随着频率的升高，在相同的占空比下，灯泡实际获得的平均功率可能会受到驱动信号上升沿和下降沿等因素的影响而略有变化。但更重要的是，通过调整PWM信号的占空比来实现对灯泡亮度的有效控制。
当占空比不同时，高电平持续时间的长短决定了灯泡在一个周期内累计获得的能量，从而影响其亮度。例如，假设高电平为10V，低电平为0V：
当高电平与低电平持续时间各占50%时，平均电压为5V，对应的灯泡亮度为某一中等水平。
若将高电平的持续时间增加至60%，低电平相应减少至40%，平均电压则上升至6V，灯泡亮度相应提高。
同理，若高电平持续时间延长至90%，平均电压达到9V，灯泡亮度进一步提升。
这种通过调节占空比改变平均电压进而控制灯泡亮度的方法，正是PWM脉宽调制技术的核心原理。该原理不仅适用于灯泡亮度调节，在众多需要进行功率或电压调节的电子设备中都有着广泛的应用，如电机调速、电源管理等领域。
