电动剃须刀电路图解析
一、电路功能概述
该电动剃须刀电路具备基本的开关控制功能：按下按钮开关一次，电机启动；再次按下，电机关闭。在充电过程中，为防止误操作，按下开关不会触发电机启动。此外，无论是充电还是电机运行时，LED灯均会点亮，以提供工作状态的视觉反馈。
二、关键元件及其作用
U1（双稳压二极管）：用于电压稳定，确保电路在5V电压下稳定运行。
V1（耐高压NPN三极管）：在电路中起到开关或放大作用，用于处理高压信号。
V2（PNP三极管）：与其它元件配合，控制电流方向和大小。
V3、V4、V6（NPN三极管）：用于信号放大和开关控制。
V5（N沟道增强型MOS管）：用于高效开关控制，降低导通电阻，提高效率。
L1、D5、C7：共同组成升压电路，用于提升电压以满足特定电路需求。

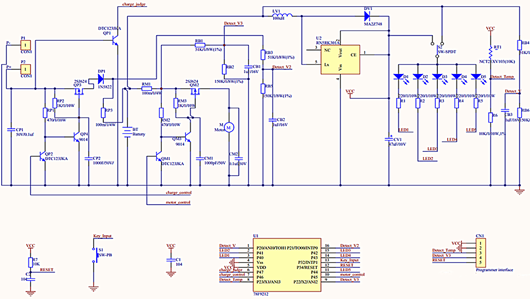

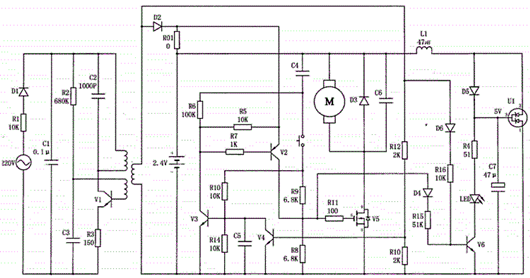

电动剃须刀电路图

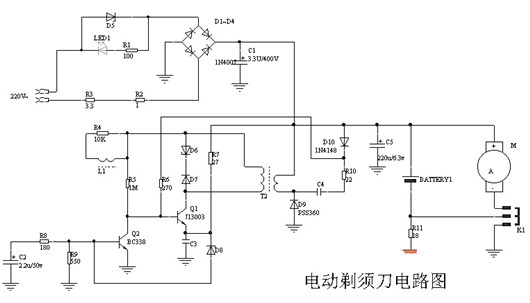

电动剃须刀电路图
三、充电部分
（一）接口与检测
P1和P2为充电输入接口。QP1作为充电检测管，内置限流电阻。当外接适配器插入时，QP1的集电极将单片机的6脚拉到地，单片机检测到外接电源接入后，通过其7脚输出低电平，使QP2截止，QP4和QP3导通，从而启动电池充电过程。
（二）防反接保护
DP1作为电源防反接二极管，通常采用肖特基二极管，以减少电压损失并提供快速响应，防止因电源极性接反而损坏电路。
（三）充电电流检测
通过测量RP3两端的电压来检测充电电流。单片机利用其16脚和1脚的AD采样值实时监控充电电流，确保充电过程的安全和稳定。
四、电池放电部分
（一）电机控制
按下S1按键时，单片机的10脚输出低电平，导致QM1截止，而QM3和QM2导通。电池通过RM1和QM2向电机供电，驱动电机高速旋转。为降低电机运行时产生的电磁噪声，电路中加入了电容CM2。
（二）放电电流检测
通过测量RM1两端的电压来检测放电电流。单片机利用其1脚和9脚的AD采样值实时监控放电电流，以确保电池放电过程在安全范围内进行。
五、其他电路元件
RP1-RP6（采样分压电阻）：阻值选择较大，以减小静态电流，降低能耗。
U3（升压芯片）：将电池电压升压后供给单片机，确保单片机获得稳定的供电电压。
D1-D5（电量指示灯）：用于显示电池电量状态，方便用户及时了解电池使用情况。
RT1（热敏电阻）：监测电池温度，防止电池过热，提高电路的安全性。
