MOS管电平转换电路解析
在电子电路设计中，MOS管电平转换电路是一种常见的应用，用于实现不同电压信号之间的转换。本文将详细解析MOS管电平转换电路的工作原理，并介绍一种使用单个MOS管实现双向电平转换的电路方案。

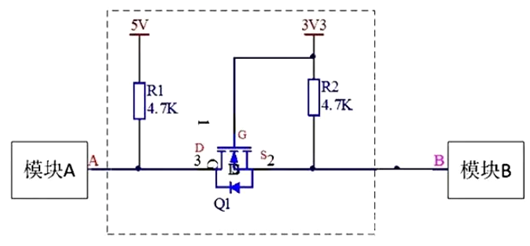

一、工作原理
（一）从A到B的电平转换
A为高电平：此时，B作为输入端呈现高阻态，MOS管处于关断状态。B端通过上拉电阻输出高电平。
A为低电平：MOS管内的体二极管导通，使MOS管的S极被拉低。考虑到体二极管的压降一般为0.7V，此时Vgs=3.3V-0.7V=2.6V。当Vgs=2.6V大于MOS管的导通阈值电压Vgs(th)时，MOS管导通，B端被拉低，输出低电平。需要特别注意的是，MOS管的导通阈值电压必须小于2.6V。
A为高阻态：MOS管关断，B端通过上拉电阻输出高电平。
（二）从B到A的电平转换
B为高电平：MOS管关断，A端通过上拉电阻输出高电平。
B为低电平：此时Vgs=3.3V大于Vgs(th)，MOS管导通，A端被拉低，输出低电平。
B为高阻态：MOS管关断，A端通过上拉电阻输出高电平。
二、MOS管实现双向电平转换电路
（一）电路介绍
下面介绍一种使用单个MOS管实现双向电平转换的电路，适用于对速率要求不高的场景。

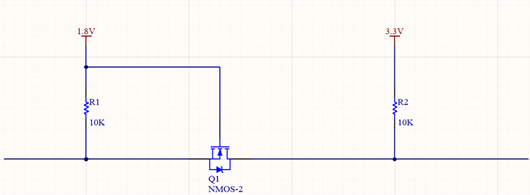

电路图说明：该电路使用一个NMOS管和两个10kΩ电阻，结构简单，易于实现。
（二）电路分析

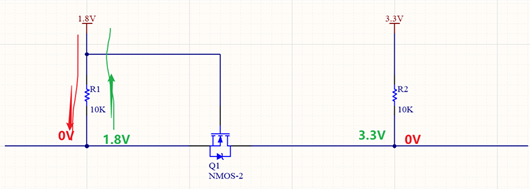

1. 从右侧高压侧向左侧低压侧的电平变化
右侧输入低电平：当右侧开关直接接地，3.3V变为0V时，MOS管Q1的漏极电压为0V。由于MOS管的体二极管作用，左侧1.8V电源通过电阻R1、MOS管的体二极管流入地。此时，MOS管Q1的源极电压约为0.6V左右。因此，MOS管Q1的GS间电压为Vgs=1.8V-0.6V=1.2V。当1.2V的电压达到MOS管Q1的导通电压时，MOS管Q1开始导通。导通后，由于内阻极小，MOS管源极电压变为0V，实现0V输出。
右侧输入高电平：当右侧开关断开后，MOS管Q1的漏极被拉到3.3V。此时，MOS管Q1的Vgs电压变为0V，MOS管Q1不导通，处于截止状态。电阻R1被上拉，MOS管Q1的源极电压变为1.8V，实现3.3V转换为1.8V的电平转换。

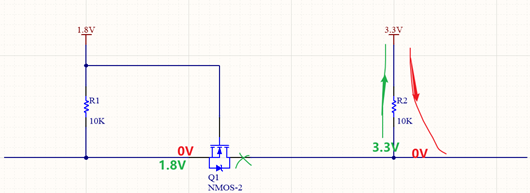

2. 从左侧低压侧向右侧高压侧的电平变化
左侧输入低电平：当左边芯片内部开关短接，变为0V时，MOS管Q1的源极电压为0V。此时，MOS管Vgs电压为1.8V，达到MOS管开启电压，MOS管的漏极电压被拉到0V，实现低电平转换。
左侧输入高电平：当左边芯片内部开关断开时，电阻R1被上拉，MOS管Q1的源极电压为1.8V，Vgs=0V，MOS管漏极的电压被右边的3.3V电源通过电阻R2拉为3.3V。
（三）电路应用
该MOS管双向电平转换电路在多种电子设备和系统中具有广泛的应用，以下是一些典型的场景：
通信接口电平转换：在不同通信标准之间进行电平转换，例如将3.3V的通信信号转换为1.8V，以适配不同的芯片和模块。
传感器信号处理：传感器输出信号的电平可能与后续处理电路不匹配，通过该电路可以实现电平转换，确保信号的准确传输和处理。
电源管理电路：在电源管理系统中，用于不同电压域之间的信号控制和转换，提高电源管理的灵活性和效率。
可编程逻辑控制器（PLC）：在PLC中，实现不同电压信号的转换和控制，以适配各种输入输出设备和模块。
三、总结
MOS管电平转换电路利用MOS管的特性，实现不同电压信号之间的转换，在电子电路设计中具有重要的作用。本文介绍的单个MOS管实现的双向电平转换电路，虽然结构简单，但在对速率要求不高的应用场景中，提供了一种高效、可靠的解决方案。通过对MOS管电平转换电路的深入理解和应用，可以更好地满足电子设备在信号传输和处理方面的多样化需求。
