P沟道与N沟道场效应管详解
一、P沟道与N沟道场效应管概述
依导电沟道类型划分，场效应晶体管可分为N沟道与P沟道两种。N沟道场效应晶体管的导电沟道由N型半导体材料构成，载流子主要为电子；P沟道场效应晶体管的导电沟道则由P型半导体材料构成，载流子主要是空穴。二者在结构与工作原理上存在诸多相似性，但核心差异体现在导电沟道的材料类型上。
二、P沟道与N沟道场效应管的区别
（一）导电机制与沟道类型
N沟道场效应管：导电通道由N型半导体构成，电子作为载流子。当栅极施加正向偏压（相对于源极为正），栅极下方P型衬底空穴被排斥形成耗尽层，N型区电子被吸引至耗尽层边缘，构成导电沟道，使电流得以从源极流向漏极。
P沟道场效应管：导电通道由P型半导体构成，空穴作为载流子。当栅极施加负向偏压（相对于源极为负），栅极下方N型衬底电子被排斥形成耗尽层，P型区空穴被吸引至耗尽层边缘，形成导电沟道，允许电流从源极流向漏极。
（二）极性与驱动电压
极性：N沟道场效应管需要正向偏置的栅极电压才能导通，而P沟道场效应管则需负向偏置栅极电压才能导通。这源于二者载流子类型及导电机制的差异。
驱动电压：由于电子迁移率高于空穴，N沟道场效应管导通时所需驱动电压相对较低；P沟道场效应管要实现相同导通效果，则需更高驱动电压。
（三）导通电阻与噪声特性
导通电阻：导通状态下，N沟道场效应管通常导通电阻较低，能够提供较大电流输出；P沟道场效应管导通电阻相对较高，限制了其在大电流应用中的表现。
噪声特性：电子迁移率较高且稳定，使N沟道场效应管具有更好的噪声特性，适用于低噪声放大器与高频应用；P沟道场效应管虽也能用于这些应用，但噪声性能相对逊色。
（四）温度特性
N沟道场效应管：导通特性相对稳定，受温度波动影响小，得益于电子的高迁移率与稳定导电机制。
P沟道场效应管：导通特性较易受温度波动影响，高温环境下性能可能下降，需额外散热措施保障稳定性。
三、N沟道和P沟道场效应管的区分方式
（一）栅极电压
N沟道场效应晶体管导通需栅极电压为负且足够大，此时栅极电压对导电沟道形成起排斥作用；P沟道场效应晶体管导通需栅极电压为正且足够大，此时栅极电压对导电沟道形成起吸引作用。观察栅极电压大小与方向，可判断场效应晶体管类型。
（二）源极和漏极连接方式
N沟道场效应晶体管：源极通常接负极，漏极接正极，电子从源极流向漏极。
P沟道场效应晶体管：源极通常接正极，漏极接负极，空穴从源极流向漏极。观察源极和漏极连接方式，可辨别场效应晶体管种类。
（三）阈值电压
N沟道场效应晶体管阈值电压通常为正值，导电沟道形成需克服栅极电压对电子排斥作用；P沟道场效应晶体管阈值电压一般为负值，导电沟道形成需克服栅极电压对空穴吸引作用。查看阈值电压正负值，可判断场效应晶体管是N沟道还是P沟道。
（四）符号表示

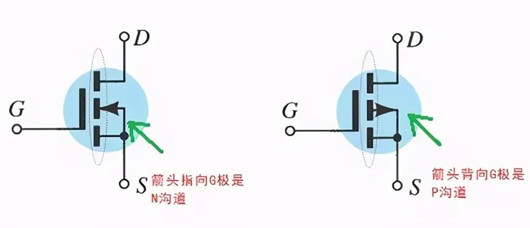

电路图中，N沟道场效应晶体管常以字母“N”表示；P沟道场效应晶体管常以字母“P”表示。观察电路图中的符号，可确定场效应晶体管类型。
（五）特性曲线
N沟道与P沟道场效应晶体管的特性曲线存在差异。例如，Id-Vgs特性曲线中，N沟道场效应晶体管阈值电压为正值，P沟道场效应晶体管阈值电压为负值；Id-Vds特性曲线中，N沟道场效应晶体管导通区域位于漏极电压大于阈值电压区域，P沟道场效应晶体管导通区域位于漏极电压小于阈值电压区域。观察特性曲线形状与位置，可判断场效应晶体管是N沟道还是P沟道。
