NMOS晶体管工作原理剖析
NMOS（N沟道金属氧化物半导体）晶体管作为一种关键的半导体器件，在现代电子技术中扮演着举足轻重的角色。其独特的构造与工作原理，使其在众多领域得到了广泛应用。
NMOS晶体管以n型掺杂剂应用于栅极区域为显著特征。当栅极端子施加正电压时，晶体管被激活而导通，展现出其在电路控制中的关键作用。在CMOS（互补金属氧化物半导体）设计以及逻辑和存储芯片领域，NMOS晶体管的应用尤为突出。相较于PMOS晶体管，NMOS晶体管在速度上具有显著优势，这一特性使得在单个芯片上能够集成更多的晶体管，为芯片性能的提升提供了有力支持。

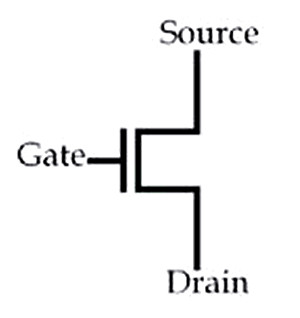

NMOS晶体管符号
NMOS晶体管符号

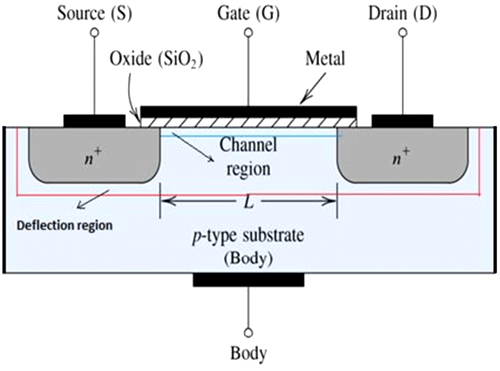

一、NMOS晶体管结构
NMOS晶体管主要由两个n型半导体区域构成，这两个区域被嵌入在p型体材料中，并且与栅极紧密相邻，分别被称为源极和漏极。晶体管还配备有一个控制栅极，其核心功能在于调控源极与漏极之间的电子流动。晶体管的主体通常接地，这使得源极和漏极朝向主体的PN结处于反向偏置状态，从而在没有栅极电压时，晶体管保持关闭状态，阻止电流流通。
二、NMOS晶体管工作原理

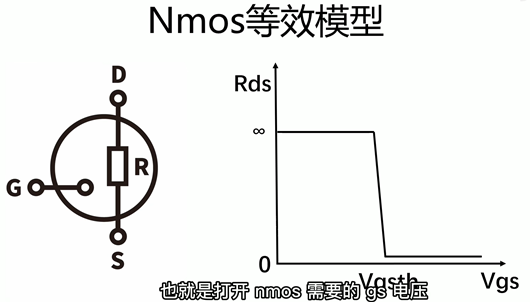

当晶体管的栅极与源极（gs）之间存在正压差时，靠近氧化硅侧的区域会聚集大量电子，进而形成导通的沟道。
此时，晶体管相当于闭合电路，电流能够从源极流向漏极。具体而言，随着栅极端子处的电压逐渐增加，电场强度也随之增强，并将自由电子吸引至Si-SiO₂界面的底部。当栅极电压达到一定阈值后，电子会填充该区域的所有空穴，使得栅极下方的薄层发生反转，变成n型半导体，从而建立起从源极到漏极的导电通道，晶体管开始导通，允许电流在源极与漏极之间流通。
此时，晶体管相当于闭合电路，电流能够从源极流向漏极。具体而言，随着栅极端子处的电压逐渐增加，电场强度也随之增强，并将自由电子吸引至Si-SiO₂界面的底部。当栅极电压达到一定阈值后，电子会填充该区域的所有空穴，使得栅极下方的薄层发生反转，变成n型半导体，从而建立起从源极到漏极的导电通道，晶体管开始导通，允许电流在源极与漏极之间流通。
相反，当栅极端子接地，即栅极电压为0时，源极和漏极之间的PN结保持反向偏置状态，没有电流能够流过，晶体管处于关闭状态，源极与漏极之间的连接被切断，形成开路。
