运放振铃现象解析
在电子电路领域，尤其是在运算放大电路中，振铃现象是一种常见的高频波动现象，其主要特征为电路或系统中出现振荡与失真。具体而言，运放振铃现象指的是在特定条件下，运算放大电路的输出信号产生周期性振荡。这类振荡通常包含多个谐波分量，具备一定的振幅和频率。
一、振铃产生的根源剖析

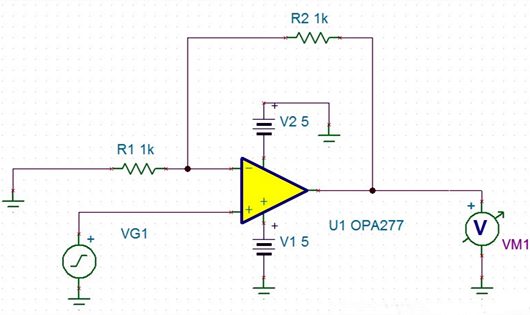

以一个同相比例放大电路为例，假设信号源为频率10K、幅值1V的方波，运放采用双电源供电方式。
从PCB板的寄生参数角度深入分析，运放振铃产生的关键原因在于：反向输入端的寄生电容与反馈电阻共同构成一个低通滤波器，进而导致相位滞后现象。在运算放大器中，同相端与反相端的电压差值理论上会被放大无穷大倍，然而实际情况下放大倍数并非无穷大，这主要依靠输出端的反馈回路来维持动态平衡，确保输出端电压稳定。当输出电压过大时，反馈到反相端的电压随之增大，促使输出端电压减小；反之，当输出端电压过小时，反馈到反相端的电压减小，输出端电压则会增大。如此循环往复，形成动态平衡，维持输出端电压的稳定。
从PCB板的寄生参数角度深入分析，运放振铃产生的关键原因在于：反向输入端的寄生电容与反馈电阻共同构成一个低通滤波器，进而导致相位滞后现象。在运算放大器中，同相端与反相端的电压差值理论上会被放大无穷大倍，然而实际情况下放大倍数并非无穷大，这主要依靠输出端的反馈回路来维持动态平衡，确保输出端电压稳定。当输出电压过大时，反馈到反相端的电压随之增大，促使输出端电压减小；反之，当输出端电压过小时，反馈到反相端的电压减小，输出端电压则会增大。如此循环往复，形成动态平衡，维持输出端电压的稳定。
然而，当反馈回路出现延迟时，问题便会出现。例如，当输出端电压已经达到预定值时，由于反馈回路延迟，运放误判为输出端电压尚未达到预定值，继续增大输出电压。等到运放反应过来后，又发现输出电压过大，随即开始减小输出电压。同样地，当输出端电压减小到预定值时，因延迟存在，运放误判为电压未减小到预定值，继续减小输出电压，直到反应过来时输出电压又低于预定值，于是又开始增大输出电压。如此循环往复，便产生了振铃现象。
二、振铃产生案例分析

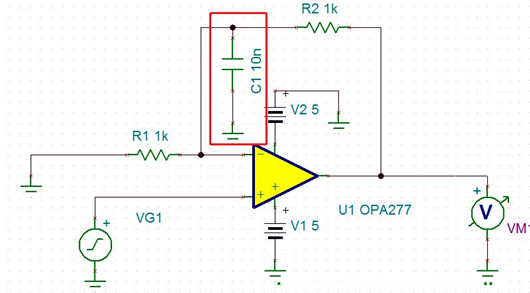

在模拟实验中，人为在反相端加入寄生电容10nF，其他参数保持不变。

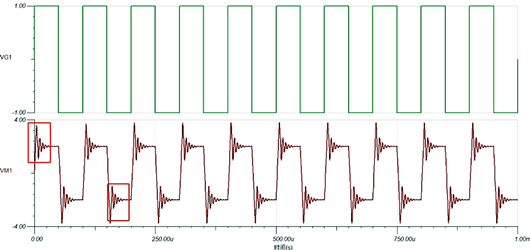

通过实验观测，输出波形呈现出明显的振铃特征。
这进一步验证了寄生参数对运放振铃现象产生的显著影响。
通过实验观测，输出波形呈现出明显的振铃特征。
这进一步验证了寄生参数对运放振铃现象产生的显著影响。
三、振铃产生的多种原因及应对策略
相位裕度不足
原因：相位裕度是指输入到输出之间的相位差。若运算放大电路的相位裕度不足，会引发正反馈路径中的信号增益和相位关系失衡，从而导致振铃现象。
解决方法：通过增加相位裕度，借助合适的相位校准或稳相网络来确保系统的稳定性，进而有效避免振铃现象的发生。
负载容量过大
原因：负载容量过大将使电路的频率响应发生改变，影响系统稳定性，进而容易引发振铃。
解决方法：优化负载设计，减小负载电容，以此提高电路的带宽和稳定性，降低振铃现象出现的可能性。
不当的频率补偿
原因：频率补偿不当会导致电路的频率响应不稳定，进而产生振铃现象。
解决方法：合理设计频率补偿电路，精心选择合适的补偿元件和参数，确保频率响应的稳定性，避免振铃现象。
输入信号幅度过大
原因：输入信号幅度过大，超出运算放大器的线性范围，会导致非线性失真和振铃现象。
解决方法：对输入信号幅度进行限制，采取增加可调节的偏置电压等手段对输入信号进行调整，使其保持在运算放大器的线性范围内，从而减少振铃现象的发生。
