一、桥式整流器的构造
桥式整流器主要由四只整流硅芯片以桥式结构相互连接构成，其外部包裹着绝缘材料以确保电气安全。在面对大功率应用场景时，为了提升散热效率，设计上还会在绝缘层外部增设金属外壳。这种构造设计不仅保障了桥式整流器的正常运行，还使其具备良好的散热性能，从而能够适应不同功率等级的应用需求。
二、桥式整流器的工作原理
当交流电输入桥式整流器时，四个二极管协同工作，对交流电进行整流处理，实现交流电到直流电的转换过程。桥式整流器通常应用于全波整流电路中，能够高效地将交流电转化为直流电，为后续的电路供电以及蓄电池充电提供支持。同时，它还具备防止蓄电池电流倒流回发电机的保护功能，有效避免了逆电流对发电机造成损坏的风险，保障了整个电路系统的稳定与安全运行。
三、桥式整流器的应用场景
1.整流作用
桥式整流器可将交流电转换为脉动直流电。尽管脉动直流电尚未达到平滑直流电的标准，但它已经成功去除了交流电中的负半周成分。这一特性为后续的滤波和稳压处理奠定了基础，是电子设备中电源系统的关键环节之一。
2.防逆流作用
桥式整流器的防逆流功能至关重要，它仅允许电流从输入端向输出端单向流动，有效阻止电流从输出端逆向回流至输入端。这一特性确保了电路的稳定性与安全性，避免了因电流逆流而可能引发的电路故障与损坏。
四、桥式整流电路的优势及工作原理详解
1.桥式整流电路的优势

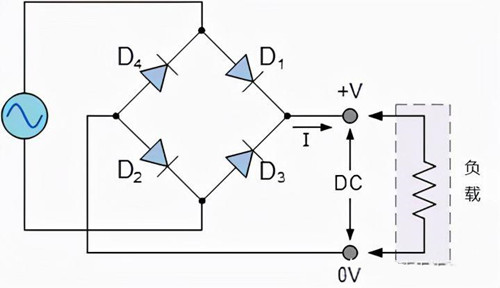

桥式整流电路采用四个二极管连接成闭环“桥”型配置，以此产生所需的输出电压与电流。其显著优势在于无需依赖特殊的中心抽头变压器，这不仅减小了电路的尺寸，还降低了生产成本。单个次级绕组连接至二极管桥网络的一侧，而负载则连接于另一侧。
2.桥式整流电路的工作原理

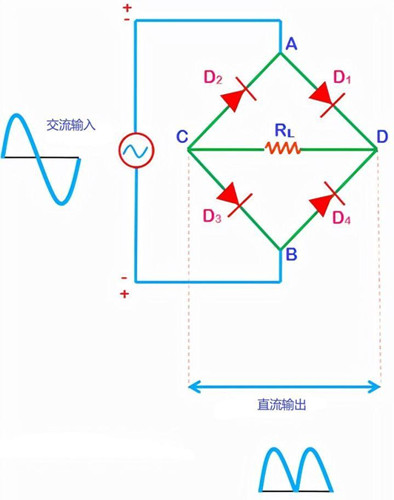

正半周期工作原理：当输入的交流波形处于正半周期时，二极管D1和D2处于正向偏置状态，而D3和D4则处于反向偏置状态。一旦电压超过二极管D1和D2的阈值电平，它们便会开始导通，负载电流随之按照特定路径流动，如下图红线所示。
此时，二极管D3-D2被正向偏置，相当于闭合的开关，而二极管D1-D4则反向偏置，处于截止状态，如同断开的开关。因此，在输出端能够得到正半周的电压波形。
此时，二极管D3-D2被正向偏置，相当于闭合的开关，而二极管D1-D4则反向偏置，处于截止状态，如同断开的开关。因此，在输出端能够得到正半周的电压波形。
负半周期工作原理：在交流电的负半周期，二极管D1-D4转为正向偏置，发挥闭合开关的作用；而二极管D3-D2则变为反向偏置，处于截止状态。如此一来，输出端同样能够获得正半周的电压波形，实现了对交流电全波的整流效果。
