在半导体技术的广泛应用中，MOS管作为一种关键的电子元件，除了其常规的开关与放大功能外，还可巧妙地用作二极管。这一创新应用拓展了MOS管的功能边界，为电路设计提供了更多灵活性与优化空间。
一、MOS管构成二极管的原理

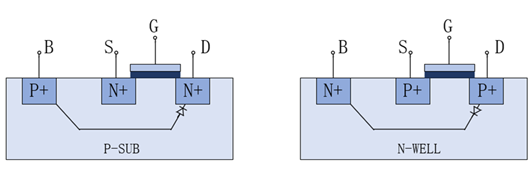

深入探究MOS管的内部构造，会发现其衬底（B）与漏极（D）之间天然形成一个PN结。这一独特结构为将MOS管改造成二极管奠定了基础。具体而言，当对MOS管的各引出端进行特殊电气连接时，就能等效地形成一个二极管，实现单向导电的二极管特性。
二、NMOS管二极管接法及特性

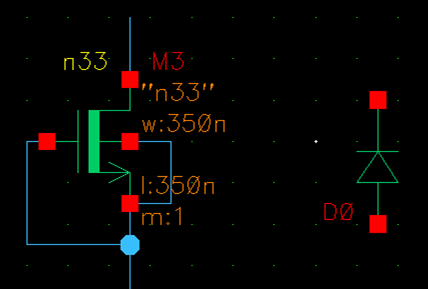

电路连接方式：对于NMOS管，将源极（S）、栅极（G）和衬底（B）共同连接在一起，形成一个整体，此组合充当二极管的阳极；而漏极（D）则作为二极管的阴极。
I-V特性曲线解析：

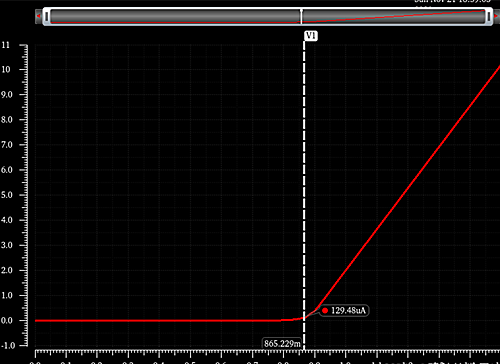

在这样的接法下，NMOS管展现出独特的正向导通与反向截止特性。当阳极电压高于阴极时，NMOS管内部的PN结正向偏置，电流能够顺利从阳极流向阴极；反之，在反向电压下，电流则被有效阻断。通过仿真得到的I-V特性曲线清晰地描绘了这一行为，直观呈现了NMOS管用作二极管时的性能表现，包括正向导通电压降、正向导通电阻以及反向恢复时间等关键参数。
在这样的接法下，NMOS管展现出独特的正向导通与反向截止特性。当阳极电压高于阴极时，NMOS管内部的PN结正向偏置，电流能够顺利从阳极流向阴极；反之，在反向电压下，电流则被有效阻断。通过仿真得到的I-V特性曲线清晰地描绘了这一行为，直观呈现了NMOS管用作二极管时的性能表现，包括正向导通电压降、正向导通电阻以及反向恢复时间等关键参数。
三、PMOS管二极管接法及特性

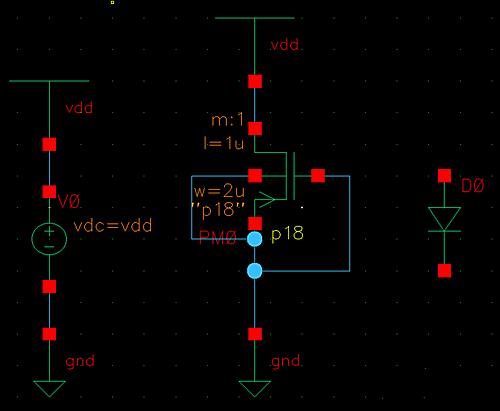

电路连接方式：与NMOS管相对应，PMOS管用作二极管时，源极（S）、栅极（G）和衬底（B）联结在一起构成二极管的阴极，而漏极（D）则作为二极管的阳极。
I-V特性曲线解析：

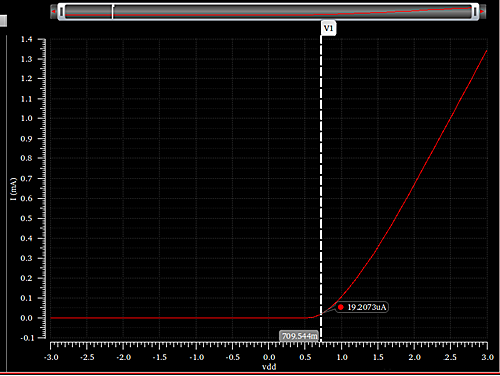

PMOS管在该接法下同样具备单向导电性。当其阳极电压低于阴极时，内部PN结处于正向偏置状态，电流可以正常流动；而在正向电压极性相反时，电流被截止。PMOS管的I-V特性曲线同样记录了其作为二极管时的电气行为，涵盖了正向导通特性、反向漏电流以及反向恢复特性等重要信息，为电路设计人员提供了详细的设计参考依据。
PMOS管在该接法下同样具备单向导电性。当其阳极电压低于阴极时，内部PN结处于正向偏置状态，电流可以正常流动；而在正向电压极性相反时，电流被截止。PMOS管的I-V特性曲线同样记录了其作为二极管时的电气行为，涵盖了正向导通特性、反向漏电流以及反向恢复特性等重要信息，为电路设计人员提供了详细的设计参考依据。
