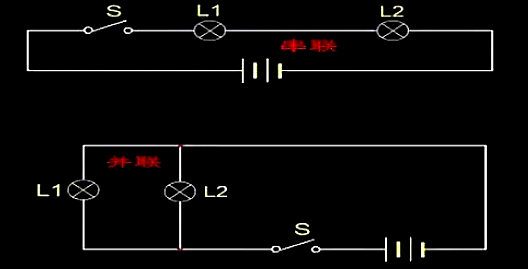

一、串联电路基础概念
当各电路元件依次首尾相连，构成单一路径，且每个节点最多连接两个元件时，即形成串联连接，这样的电路称为串联电路。在串联电路中，电流于各电阻处的数值相等，这是由于在直流电路环境下，同一支路的不同截面电流强度保持一致。而总电压方面，串联电路的总电压恰为各串联部分电压之和。
二、串联电路的显著特点
电流路径唯一性：电路中电流仅有一条流通路径，意味着电流依次流经各个连接元件，无分支路径可供分流。
开关的全局控制性：开关装置无论安装于电路的哪个位置，均能掌控整个电路的导通与截止状态，开关作用不受具体安装位置影响。
电流恒等特性：在串联电路的任意位置，电流强度均相等，即流经某一电阻的电流必定与流经其他电阻的电流数值相同。
电压累加性：串联电路的总电压等于各部分电路元件两端电压的算术总和，这体现了串联电路在电压分配上的累加规律。
等效电阻求和性：多个电阻串联后的等效电阻阻值，等于各单独电阻阻值的简单相加，这为电路的整体电阻计算提供了简便方法。
功率相加性：串联电路中各元件所消耗的功率之和，即为整个电路的总功率，反映出能量转化在串联结构中的累积特性。
三、串联电路的优缺点及结构特征
优点
当需要通过单一控制点（如开关）实现对整个电路状态的同时控制时，串联电路具备显著优势，仅需操作该控制点，即可便捷地管理整个电路的通断。
缺点
串联电路存在一处断开即导致整个电路失效的脆弱性，只要电路中有任何一个连接点或元件出现断路故障，就会使得整个电路无法正常工作，所有串联的电子元件都将停止运行。
结构特征
从结构形态上来看，串联电路最明显的特征是其无分叉支路，所有元件均依次排列在同一电流路径上，确保电流依次流经每一个元件。
四、串联电路的电压规律剖析

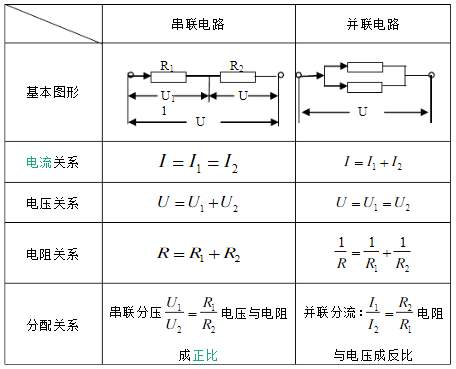

总电压与各部分电压关系：在串联电路架构下，整个电路的总电压严格遵循各用电器两端电压相加的规律，即U=U₁+U₂+…+Uₙ，这一定律是串联电路电压分配的核心规则。
分压效应及影响因素：串联电路展现出明显的分压作用。由于电流在串联电路中处处相等，因此根据欧姆定律，各电阻两端所分得的电压与其自身阻值呈正比例关系。阻值越大的电阻，其两端分得的电压也就相应越大。
等效电阻与电压分配：总电阻等于各分电阻阻值的代数和，这为电压分配提供了基础。各电阻分得的电压不仅由自身阻值决定，还与总电阻相关联。各电阻分得的功率同样遵循与阻值成正比的规律。
电压计算公式及应用：对于串联电路中的电压计算，总电压U总=U₁+U₂+U₃+…+Ux，其中U₁=I×R₁，U₂=I×R₂，以此类推，U总=U₁+U₂。在实际应用中，若需测量某一元件两端的电压，可将电压表并联于该元件两端，注意确保电压表的正负极正确连接，以准确获取电压数值。
电阻与电压比例关系：串联电路中，电阻之间的阻值比例与所分得的电压比例相等，即U₁:U₂=R₁:R₂，这一比例关系在电路设计与故障排查中具有重要参考价值。
