ZVS电路工作原理深度解析
一、ZVS电路的定义与优势
ZVS电路（ZeroVoltageSwitching，零电压开关）通过精准控制开关管的导通与关断时机，实现电源的高效能量转换。在开关管切换状态时，其两端电压近乎为零，显著减少了功率损耗。零电压开关振荡电路具备功率开关管在导通和关断瞬间（模式切换时）两端电压接近于零的特性，这一特性使得电路功率损耗大幅降低，因此在大功率加热、高压电路等领域得到广泛应用，为高效率的电能转换提供了可靠保障。
二、ZVS电路的主要组成元件
ZVS电路主要由功率开关管、谐振电感、谐振电容、二极管等关键元件构成。功率开关管是电路的核心执行部件，负责实现电能的通断控制；谐振电感与谐振电容共同构成谐振回路，为电路的振荡运行提供基础；二极管则在电路中承担整流和保护等重要功能。
三、ZVS电路的工作原理
（一）启动过程
电源经电阻向两个开关管Q1和Q2提供偏置，促使电流逐渐流过电感L1并开始增加。由于Q1和Q2的电气特性存在细微差异，导致流经它们的电流出现不同。假设Q1的电流大于Q2的电流，在二极管D1和D2的作用下，形成正反馈机制，使得Q1完全导通，而Q2则截止，从而顺利完成电路的启动过程。
（二）稳态过程
当Q1导通时，电感L1中的电流对电容C1进行充电，使得C1两端的电压逐渐上升。当C1电压达到稳压管设定的钳位电压值时，Q1的栅极电压被稳压管稳定，维持Q1的持续导通状态。与此同时，电容C1开始通过电感L1放电，当C1电压接近零时，Q1关断，Q2随即导通，电路进入下一个工作阶段。
（三）振荡过程
当电容C1放电完成后，电感L1开始对电容C1反向充电，导致C1两端的电压极性发生反转。此时，Q1和Q2交替导通和关断，形成连续的振荡过程。在整个振荡过程中，电感L1为LC振荡回路持续补充电能，确保电流基本保持稳定，维持电路的稳定振荡运行。
四、无抽头ZVS电路原理图及工作过程

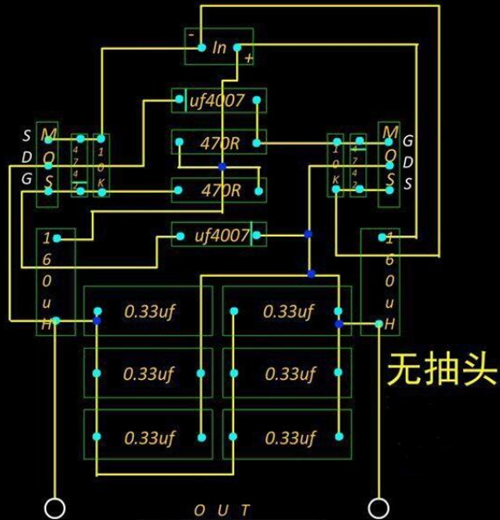

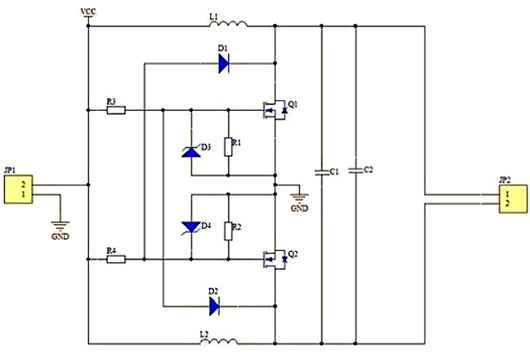

无抽头ZVS电路原理图
无抽头ZVS电路原理图
无抽头ZVS电路原理图
无抽头ZVS电路原理图
在无抽头ZVS电路中，上电瞬间，VCC通过限流电阻R3和R4直接施加在Q1和Q2的G极（栅极）上。由于电阻R3和R4的微小差异，以及两个管子结电容的微小不同，导致其中一个管子（假设为Q1）率先导通。此时，VCC经电感L2向电容C1和C2充电。JP2连接的是升压变压器的初级，部分电流也流经变压器的初级线圈。变压器的初级电感与电容C1、C2构成并联谐振回路，变压器的初级电流按照正弦规律上升。此时，二极管D1导通，将Q2的G极电压拉低，使Q2处于关断状态。
随着谐振过程的推进，当并联谐振回路的正弦波电流进入负半周时，二极管D1关断，Q2开始导通，同时二极管D2导通，Q1则关断。此时，VCC的电流经电感L1、电容C1、C2、变压器的初级线圈，再通过Q2的D极和S极构成回路，完成正弦波电流的负半周导通路径。随着时间的推移，变压器的初级电感与电容C1、C2构成的并联谐振回路继续工作，正弦波电流重新回到正半周，电路恢复初始运行状态，从而形成连续的正弦波电流振荡。在变压器的次级，能够感应出高压高频正弦波电压，为后续的电能应用提供所需的电能形式。
