一、继电器驱动电路概述
在单片机驱动系统中，继电器驱动电路是实现电气隔离与信号转换的关键模块，它能够有效地保护单片机免受继电器线圈产生的高压冲击，并实现对大功率负载的精确控制。本文将详细剖析继电器驱动电路的原理、工作状态以及各元器件的具体作用。
一个单片机驱动电路中经常用到的继电器驱动电路
一个单片机驱动电路中经常用到的继电器驱动电路

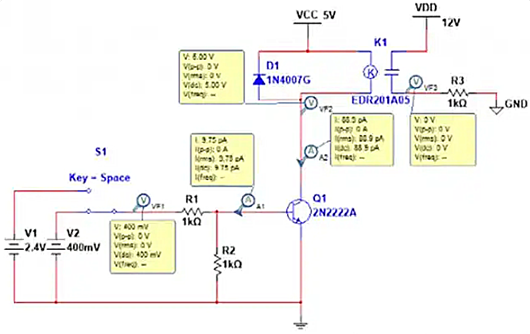

二、低电平输入状态分析
当输入低电平时，电路中各点呈现如下状态：VF1为0.4V，VF3为0V，此时继电器触点处于关断状态（常开型继电器的典型特征），而VF2达到5V。经测量，A1电流为9.75pA，A2电流为88.9pA，这表明晶体管正处于截止状态，无足够电流驱动继电器线圈，确保电路处于安全的断开状态。

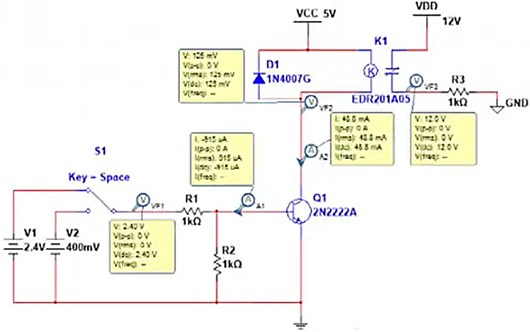

三、高电平输入状态分析
当输入高电平时，电路状态发生显著变化：VF1升至2.4V，VF3高达12V，继电器触点随之导通（常开型继电器吸合），此时VF2降至0.125V。A1电流剧增至915μA，A2电流更是达到48.8mA，这表明晶体管已完全进入饱和导通状态，为继电器线圈提供了接近其额定电流40mA的驱动电流，确保继电器可靠吸合，实现对负载的有效控制。
四、晶体管驱动电路设计
在晶体管驱动继电器的应用场景中，推荐优先选用NPN型三极管构建驱动电路。其电路结构如下：
晶体管T1担当控制开关的角色，当输入高电平时，T1饱和导通，继电器线圈得电，触点随之吸合；而当输入低电平时，T1截止，继电器线圈断电，触点则断开，精准实现对继电器的控制功能。
晶体管T1担当控制开关的角色，当输入高电平时，T1饱和导通，继电器线圈得电，触点随之吸合；而当输入低电平时，T1截止，继电器线圈断电，触点则断开，精准实现对继电器的控制功能。
五、关键元器件功能解析
晶体管T1：作为电路的核心控制元件，T1的导通与截止状态直接决定了继电器的工作状态，是整个驱动电路的执行机构。
电阻R1：主要承担限流任务，有效降低晶体管T1的功耗，防止因电流过大而导致晶体管过热损坏，对电路的稳定运行起到关键的保护作用。
电阻R2：确保晶体管T1在无输入信号或低电平输入时可靠截止，避免电路出现误动作，增强电路的抗干扰能力和稳定性。
二极管D1：在晶体管T1由导通转为关断瞬间，继电器线圈产生的反向电动势可达数百伏特，极易损坏晶体管。D1反接于继电器线圈两端，为线圈中的电流提供续流泄放路径，将线圈电压箝位在+12V左右，有效保护晶体管T1不受反向电动势冲击，确保电路安全可靠运行。
