一、MOS管引脚介绍
一个典型的N沟道MOS管由栅极（G极）、源极（S极）和漏极（D极）组成。
栅极（Gate）：这是控制MOS管开关的关键引脚，用于掌控电流的流通与否。通过改变栅极电压，可以调节MOS管的导通程度，进而控制电流的大小。
源极（Source）：这是电流流入MOS管的引脚，通常与MOS管的负极连接。在电路中，源极起到电流输入的作用，为载流子的运动提供起点。
漏极（Drain）：这是电流流出MOS管的引脚，与外部电路的正极相连。漏极负责接收从源极流入并通过导电沟道传输过来的载流子，从而实现电流的输出，将信号传递给后续电路或负载。

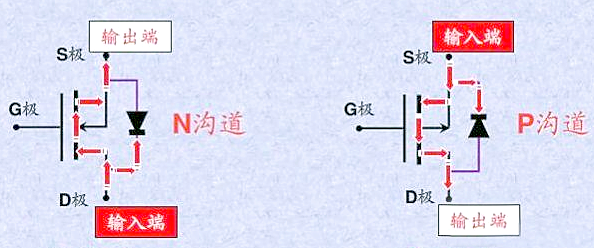

二、N、P沟道的区分
在区分N沟道和P沟道MOS管时，可以通过电路符号和实际应用来判断：
通过电路符号判断：在电路图中，N沟道MOS管的箭头通常指向栅极（G极），而P沟道MOS管的箭头则背向栅极（G极）。这一特点使得在阅读电路图时，可以快速识别出MOS管的类型。
基于实际应用判断：在实际电路设计中，N沟道MOS管常用于低侧驱动和开关应用，而P沟道MOS管则常用于高侧驱动和电源管理等场景。这种应用上的差异也可以帮助我们在实际电路中区分N沟道和P沟道MOS管。
三、MOS管引脚的识别
（一）通过管壳表面标识识别
许多MOS管在管壳表面上会有标记或标识，标明各个电极的名称，如G、S、D字母标识或特定的符号标识等。这使得在安装和使用时，可以直接通过观察管壳来快速确定各引脚的功能。
（二）通过电路图符号识别
在电路图中，MOS管的引脚通常会用特定的符号表示：
栅极（G极）：在符号中通常较为明显，一般用一个圆圈来表示，易于识别。
源极（S极）：在P沟道和N沟道MOS管中，源极通常表现为两条线的交汇点，且通常会用一个小圆圈来表示。
漏极（D极）：无论是P沟道还是N沟道MOS管，漏极总是出现在单独引线的一侧，一般用一个小圆点来表示。
（三）通过测量工具识别
可以使用万用表等测量工具，通过测量各电极之间的电阻值或电压差来判断引脚：
测量电阻法：通过测量各引脚之间的电阻值，可以初步判断MOS管的引脚。例如，在N沟道MOS管中，漏极和源极之间的正向电阻通常较小，而反向电阻较大；而在P沟道MOS管中则相反。
测量电压法：在实际电路中，通过测量各引脚之间的电压差，也可以判断MOS管的引脚和工作状态。例如，在正常的导通状态下，漏极和源极之间的电压差通常较小，而在截止状态下则较大。
四、MOS管引脚的判定步骤
（一）判定栅极（G极）
通过电路连接判断：由于栅极是控制电极，其电位决定了MOS管的导通与截止状态，因此判定栅极至关重要。通常，在电路中，栅极的电位会通过一个电阻或电容与电源或地线相连。通过测量该电阻或电容的阻值或容量值，可以判定栅极的位置。
通过万用表测量判断：使用万用表的二极管档或电阻档，测量各引脚之间的电阻值。在N沟道MOS管中，当栅极与源极之间的电阻值较小时，通常表明该引脚为栅极；在P沟道MOS管中则相反。
（二）判定源极（S极）和漏极（D极）
通过电流方向判断：在源-漏导通状态下，电流从源极流向漏极。通过测量该电流的方向，可以判定源极和漏极的相对位置。
通过电压差测量判断：通过测量源-漏之间的电压差，也可以判定源极和漏极的位置。通常，源-漏之间的电压差为几伏至几十伏不等，在导通状态下，漏极电压通常高于源极电压。
（三）判定N沟道与P沟道
通过栅极电位判断：根据电路中栅极的电位判定N沟道或P沟道。当栅极为低电位时，通常为N沟道；当栅极为高电位时，通常为P沟道。通过判定N沟道与P沟道，可以进一步确定源极和漏极的正确连接方式。
通过电路功能判断：在实际电路中，N沟道MOS管常用于低侧驱动和开关应用，而P沟道MOS管则常用于高侧驱动和电源管理等场景。根据电路的功能和应用，也可以初步判断MOS管的类型。
五、MOS管的检测方法
MOS管的检测主要是判断MOS管是否存在漏电、短路、断路、放大等问题。
（一）检测漏电
移开栅极-源极电阻法：把连接栅极和源极的电阻移开，万用表红黑笔不变，假如移开电阻后表针慢慢逐步退回到高阻或无限大，则MOS管漏电，不变则完好。
栅极-源极短接法：然后用一根导线把MOS管的栅极和源极连接起来，假如指针立刻返回无限大，则MOS完好。
（二）检测源-漏导通状态
直接测量法：把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，好的表针指示应该是无限大。
辅助电阻法：用一只100KΩ-200KΩ的电阻连在栅极和漏极上，然后把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，这时表针指示的值一般是0，这时是下电荷通过这个电阻对MOS管的栅极充电，产生栅极电场，因为电场产生导致导电沟道致使漏极和源极导通，故万用表指针偏转，偏转的角度大，放电性越好。
六、测量漏-源通态电阻RDS（on）
在源-漏之间有一个PN结，因此根据PN结正、反向电阻存在差异，可识别源极与漏极。例如用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2Ω，大于0.58Ω（典型值）。
