一、晶体管概述
晶体管是一种三端半导体器件，包含集电极、发射极和基极。它在电子电路中主要用于信号放大和开关控制，是电子设备中不可或缺的元件。根据半导体材料的排列方式，晶体管主要分为NPN型和PNP型。

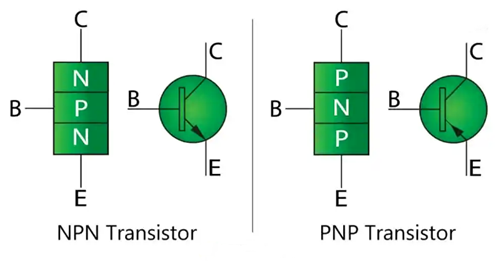

二、晶体管的类型
（一）NPN型晶体管
NPN型晶体管由两个N型半导体层和一个P型半导体层组成，其中P型半导体层位于两个N型层之间。在NPN型晶体管中，电流从集电极流向发射极，电子是主要的载流子。NPN型晶体管常用于放大和开关电路中，适用于多种电子设备，如音频放大器、信号处理器等。
（二）PNP型晶体管
PNP型晶体管则由两个P型半导体层和一个N型半导体层组成，N型层位于两个P型层之间。电流从发射极流向集电极，主要载流子为空穴。PNP型晶体管的工作原理与NPN型相似，但电流方向相反。它们在电源管理、电机驱动等电路中广泛应用，特别适用于需要高电压、大电流的场景。
三、晶体管引脚识别
（一）封装标识法
许多晶体管的外包装上印有型号和参数等信息。根据这些信息，可以查阅相关的数据手册或技术文档，获取晶体管的引脚布置和序号。这种方法适用于已知型号的晶体管，能够快速准确地确定引脚功能。
（二）管脚长度法
在一些晶体管的封装中，管脚的长度可以作为判断引脚位置的依据。通常情况下，中间的引脚较长，而两边的引脚较短。这种方法适用于某些特定封装类型的晶体管，但需要注意的是，并非所有晶体管都遵循这一规则。

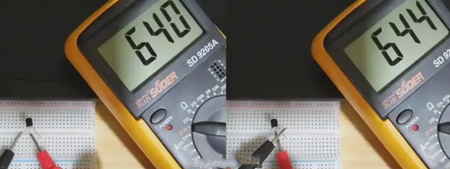

（三）万用表法
使用万用表可以有效识别晶体管的引脚。将万用表设置为二极管模式，然后将正极（红色）探头保持在晶体管的中间引脚。接下来，将负极（黑色）探头分别接触左右引脚并读取万用表读数。获得较高读数的为基极-发射极结，获得较低值的为集电极-基极结。

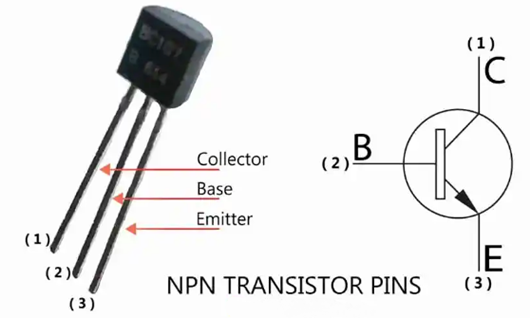

（四）外观识别法
对于大多数NPN型晶体管，当将晶体管的平坦面保持在正面时，从左到右的引脚依次为集电极（C）、基极（B）和发射极（E）。而在大多数PNP型晶体管中，引脚顺序则相反，即从左到右依次为发射极（E）、基极（B）和集电极（C）。这种方法适用于常见的晶体管封装类型，但需要注意不同制造商可能会有不同的引脚排列方式。
四、晶体管引脚功能详解
（一）集电极（Collector）
集电极是晶体管的主要电极之一，用于收集载流子。在NPN型晶体管中，集电极是电子的收集端；而在PNP型晶体管中，集电极是空穴的收集端。集电极通常与电源的正极（对于NPN型）或负极（对于PNP型）相连，负责将电流引导到外部电路。
（二）基极（Base）
基极是晶体管的控制电极，用于调节晶体管的导通程度。通过改变基极电流，可以控制晶体管的放大倍数和开关状态。基极通常与信号源相连，接收输入信号并控制晶体管的输出电流。基极电流较小，但对晶体管的工作状态起着关键作用。
（三）发射极（Emitter）
发射极是晶体管的另一个主要电极，用于发射载流子。在NPN型晶体管中，发射极是电子的发射端；而在PNP型晶体管中，发射极是空穴的发射端。发射极通常与电源的负极（对于NPN型）或正极（对于PNP型）相连，为载流子的运动提供起点。
