一、UPS电源电路图详解
（一）基础电路架构

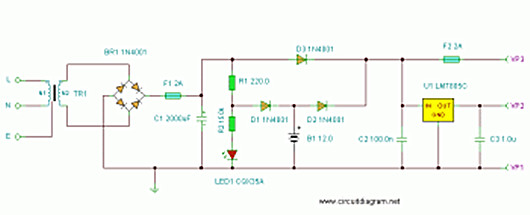

该UPS电源电路图展示了在停电情况下，设备如何通过电池进行控制以维持电力供应。电路中的变压器（TR1）初级绕组设计输入电压为220V或240V，以适配常见的市电电压标准。次级绕组的输出电压则根据电路需求进行调整，例如，若在负载电流为2安培时能够提供至少12V的电压，则变压器（TR2）的次级绕组可将电压升高至15V，以满足后续电路的稳压和其他电力需求。
电路中还设置了保险丝，其核心作用是为整个电路提供短路保护，有效防止因电流过大而引发的电路损坏或安全事故。电流检测部分采用LED1进行可视化指示，当电路中有电流流通时，LED1会发光，直观地显示电路的运行状态。
在市电正常情况下，LED发光由市电供电；而当市电中断时，UPS内置的电池将迅速接管，维持LED发光，确保电力供应的连续性。该电路设计具有高度的灵活性，用户可以通过更换不同规格的电池和调整稳压器参数，实现对稳压和非稳压电压的输出控制。例如，采用两个串联的12V电池，并结合7815稳压器的正极输入端，可以稳定地输出15V电源，以适配需要该电压等级的设备。
（二）6V备用电池电路

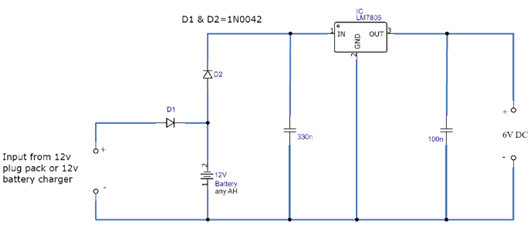

此电路采用LM7806稳压器IC，可将输出电压稳定降低至6V，为需要较低电压供电的设备提供稳定的电力支持。该电路选用了12V铅酸电池作为备用电源，其优势在于能够在市电输入缺失时立即切换至电池供电模式，确保电子设备在市电中断瞬间也能保持正常运行，避免因突然断电导致的数据丢失或设备重启等问题。
电路的输出电流可达1A，能够满足多种电子产品的基本用电需求。为了优化电池的使用寿命和充电管理，建议搭配使用自动12V电池充电器电路。与传统的12V插头组相比，自动充电器能有效防止电池过度充电，从而延长电池的使用寿命。在使用12V电池充电器时，需注意将二极管D1排空，以确保充电回路的正确连接和安全运行。同时，为了保证稳压器IC的稳定工作和散热性能，应为其配备合适尺寸的散热器。
（三）基础UPS电源电路

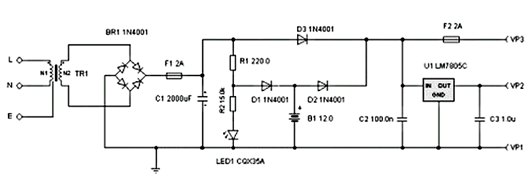

这是一个基本的不间断电源（UPS）电路，其核心在于通过灵活配置不同的稳压器和电池组合，实现对稳压和非稳压电压的调整与输出控制。例如，若需要构建一个15V稳压电源，可将两个12V电池串联，形成24V电压，并配合7815稳压器使用，以获得稳定的15V输出电压。这种设计赋予了电路极大的灵活性，使其能够适应各种不同的应用场景和设备需求。
