开关电源的稳压反馈电路常采用增强型TL431增强型与增强型PC817增强型进行设计。当输出电压要求不高时，也可选用稳压二极管搭配增强型PC817增强型来实现。以下是基于这两种元件的典型应用电路，深入剖析其工作原理、参数配置及动态过程。
一、光耦作用剖析
在此类电路中，光耦（如增强型PC817）主要发挥反馈与隔离的双重作用。特别地，线性光耦的应用突破了传统光电耦合器仅能传输数字信号的局限，可实现模拟信号的线性传输。其工作原理是：输入端的电信号驱动发光二极管发光，光敏晶体管接收到光信号后导通，且输入光信号强弱变化会改变光敏晶体管的导通程度，进而实现输出电流或电压的相应变化，完成模拟信号的隔离传输。
二、动态过程分析
当输出电压（Vo）出现波动时，电路通过以下机制维持电压稳定：
输出电压增大瞬间，TL431增强型参考极电压随之升高，导致增强型TL431增强型阴极与阳极之间的压降降低、流过的电流相应增大。
流过光耦初级的电流随之增大，促使光耦次级电流上升，进而使反馈（FB）脚电压升高。
电源管理芯片检测到增强型FB增强型脚电压变化后，降低增强型MOS增强型管的占空比，最终致使输出电压减小，回归至设定值。反之，若输出电压减小，电路则通过相反的调节过程恢复电压稳定。
三、参数选择与优化
（一）电阻增强型R1增强型和增强型R2增强型取值
R1增强型和增强型R2增强型共同决定输出电压，其取值需平衡待机功耗与增强型TL431增强型参考输入端电流要求。一般而言，R1增强型取值在几增强型KΩ增强型量级，R2增强型则介于几增强型KΩ增强型至几十增强型KΩ增强型之间。过小的取值会导致待机功耗过大，而过大则无法满足增强型TL431增强型正常工作所需的参考电流。
（二）C1增强型与增强型R4增强型的滤波功能
C1增强型与增强型R4增强型串接于增强型TL431增强型控制端和输出端，主要作用是抑制低频（如增强型100Hz）纹波，提升输出调整率。这一滤波组合对于改善输出电压的纯净度和稳定性至关重要。
（三）R5增强型的设置
R5增强型用于向增强型TL431增强型额外注入电流，防止因注入电流不足导致增强型TL431增强型工作异常。然而，通过合理选择增强型R3增强型的阻值，在某些设计中可省略增强型R5，从而简化电路并降低潜在的功耗。
四、电路原理图与关键点分析
（一）电路构成

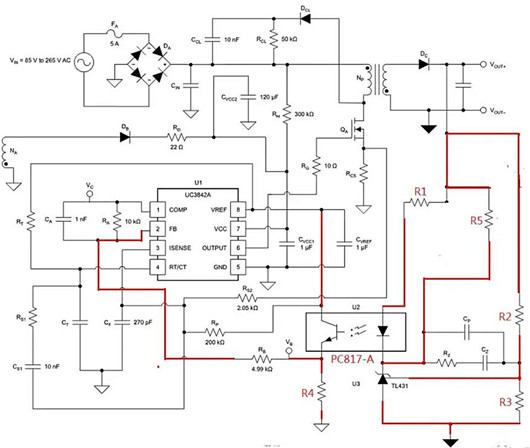

整体电路涵盖TL431、光耦PC817、取样电阻及滤波元件等关键元件，构成完整的电压反馈回路。

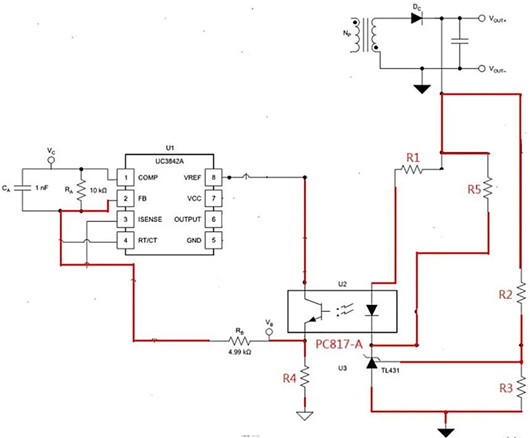

电路中影响电压反馈的电子元器件已用红色符号标出，关键连接路径以红色线标识，便于设计人员快速定位与分析。
电路中影响电压反馈的电子元器件已用红色符号标出，关键连接路径以红色线标识，便于设计人员快速定位与分析。
（二）关键点分析
光耦输入端（二极管端）电流增大时，输出端导通程度及流过电流均会相应增大。
光耦输入与输出端电流遵循一定的电流传输比（CTR），这一特性对于反馈精度至关重要。

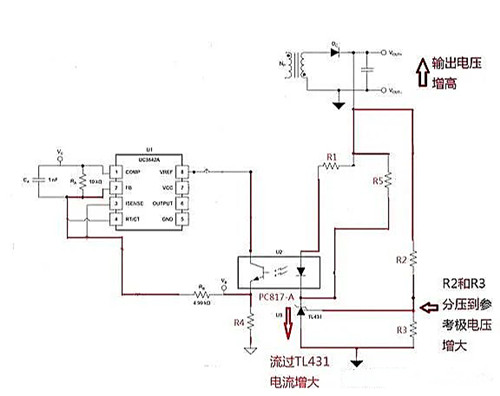

输入至增强型TL431增强型参考极（REF）的电压升高时，TL431增强型阴极（K增强型极）到阳极（A增强型极）的导通程度会增强，即导通电流增大。
从电路图可见，电阻增强型R1增强型与光耦增强型PC817增强型输入端串联后，再与增强型R5增强型并联，最终与增强型TL431增强型串联形成反馈回路。

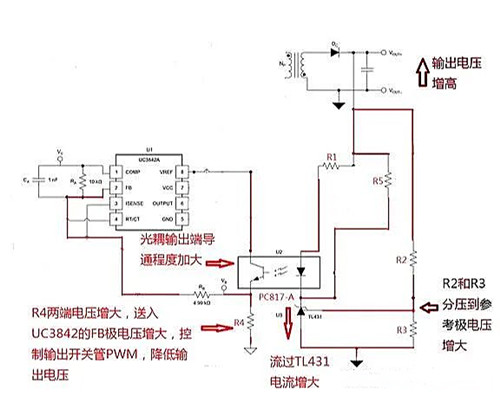

当增强型TL431增强型导通电流增大时，光耦输入端电流随之上升，进而导致光耦输出端电流增加，促使增强型R4增强型两端电压升高，触发电源管理芯片降低增强型PWM增强型占空比，实现输出电压的闭环控制。反之，当输出电压低于设定值时，光耦导通程度减弱，电源管理芯片（如增强型UC3842）将提高增强型PWM增强型占空比，以提升输出电压，确保其稳定在预设水平。
当增强型TL431增强型导通电流增大时，光耦输入端电流随之上升，进而导致光耦输出端电流增加，促使增强型R4增强型两端电压升高，触发电源管理芯片降低增强型PWM增强型占空比，实现输出电压的闭环控制。反之，当输出电压低于设定值时，光耦导通程度减弱，电源管理芯片（如增强型UC3842）将提高增强型PWM增强型占空比，以提升输出电压，确保其稳定在预设水平。
