电蚊拍的电路系统主要由高频振荡电路、三倍压整流电路以及高压电击网这三大核心部件协同构成。当电源开关被启动时，内置的高频振荡器（由三极管与变压器联合构成）随即投入运行。其首要任务是将直流电转变为高频交流电，并进行初步的升压操作。在后续环节中，经二极管与电容器实施倍压整流工序，进一步抬高电压值，最终精准输送至蚊拍的金属网格部位。
从整体架构上看，电蚊拍电路涵盖电源指示、振荡电路、升压电路以及金属网等关键模块。
电源指示电路相对简洁，配备有一颗发光二极管，其核心用途在于直观显示电路的通断状况。开关按下、电路接通的瞬间，二极管即被点亮。与此同时，电路中配置的 120Ω 电阻承担着限流的关键使命，在保障电路正常指示功能的同时，确保使用者的操作安全。

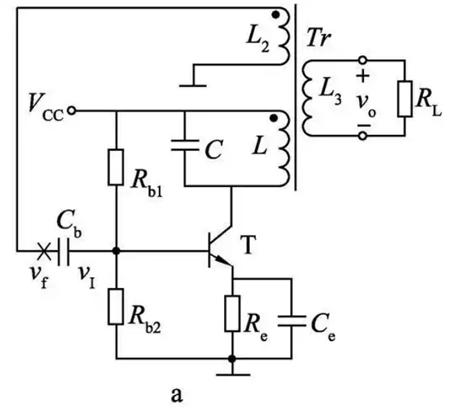

振荡电路的工作原理明晰且巧妙。电蚊拍内部设置的振荡电路具备将电池所供给的直流电变换为高频率交流电的能力。在变压器的升压以及倍压整流电路的后续处理下，最终能输出高达上千伏特的直流高压，并作用于金属网拍。当蚊虫不幸触碰金属网时，电网的导电特性致使短路现象发生，蚊虫随即遭受电击而亡。在振荡电路架构中，三极管处于核心地位，与变压器绕组携手构建起单管自激振荡器。三极管的集电极电压经 1k 电阻与变压器上的反馈绕组相互配合，构建起正反馈机制，有力驱动电路持续振荡。
通电状态下，电感两端电流趋于稳定，促使三极管在截止与饱和状态之间快速切换。集电极电压随之波动，进而带动基极电流产生变化，三极管又在饱和与截止状态间反复转换。这一动态过程周而复始，成功实现将直流电向高频交流电的转换，并精准输送至变压器的初级绕组之中。
升压电路
电路中选用的变压器专为升压功能定制。高频交流电经其升压后，顺势流入三倍压整流电路。该电路巧妙借助二极管的导电特性，将电压分别存储于对应的电容之中。继而通过电容的串联组合，达成电压叠加效应。最终，所获取的高压直流电被稳定输送至电网，为电蚊拍的正常使用提供坚实动力。整个升压流程凭借专为升压设计的变压器以及三倍压整流电路的默契配合，充分保障了高压输出的稳定与高效。
〈烜芯微/XXW〉专业制造二极管，三极管，MOS管，桥堆等，20年，工厂直销省20%，上万家电路电器生产企业选用，专业的工程师帮您稳定好每一批产品，如果您有遇到什么需要帮助解决的,可以直接联系下方的联系号码或加QQ/微信，由我们的销售经理给您精准的报价以及产品介绍
电路中选用的变压器专为升压功能定制。高频交流电经其升压后，顺势流入三倍压整流电路。该电路巧妙借助二极管的导电特性，将电压分别存储于对应的电容之中。继而通过电容的串联组合，达成电压叠加效应。最终，所获取的高压直流电被稳定输送至电网，为电蚊拍的正常使用提供坚实动力。整个升压流程凭借专为升压设计的变压器以及三倍压整流电路的默契配合，充分保障了高压输出的稳定与高效。
