    电蚊拍充电电路图,电路原理解析
    一、阻容降压模块
    该模块巧妙运用电容的容抗特性,对 220V 交流市电实施限流降压处理。其典型电路架构包含电阻与电容元件,例如,通过将 1pF 电容与 1MΩ 电阻采取串联方式连接,可将市电电压降至低压交流电水平,为后续电路处理奠定基础。在部分设计当中,还特别加入了泄放电阻(以 1MΩ 泄放电阻为例),其主要作用是在断电瞬间,能够及时释放电容储存的残余电能,从而显著提升整个设备的安全性能,避免因电容残余电荷可能引发的安全隐患。
    二、整流滤波模块
    桥式整流电路在这一模块中扮演关键角色,常采用 IN4007 二极管等元件构成,负责将交流电转换为脉冲直流电。与之配合的滤波电容则进一步发挥稳定输出电压的作用,滤除脉冲直流电中的纹波成分,使输出电压更加平稳。此外,在一些电路设计里,还会额外增加浪涌保护电容(如 0.1pF/275V 规格的电容),其核心目的在于有效抵御外部电压冲击,保护后续电路免受过电压损害,增强电路的稳定性和可靠性。
    三、电池管理模块
    对于采用铅酸电池的电蚊拍设计方案,通常直接借助限流电阻来进行充电操作,这种设计多见于对成本控制较为严格的生产场景,然而其充电效率相对较低,充电时间较长。而锂电池方案则有所不同,一般会运用专用充电芯片,如 TP4056 或 TP4057 芯片,借助这些芯片能够精准实现恒流 - 恒压充电控制模式。在部分改装案例中,为了进一步提升充电及供电的可靠性,还会将原阻容电路替换掉,以更好地适配锂电池的充电特性和使用要求。
    四、电蚊拍充电电路布局细节

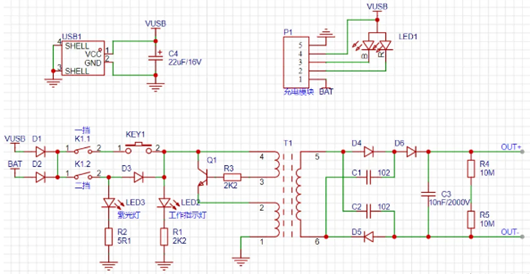

    电蚊拍充电电路图
    在电蚊拍充电电路布局中,P1 作为充电模块,具备外接 USB 电源的功能,不仅可以为电池充电,还能直接为电蚊拍供电。在电路设计上,USB 电源与电池分别串联一个二极管,向后级电路供电。这种设计巧妙地利用二极管的单向导电性,避免了电压倒灌问题。当 USB 电源和电池同时接入时,哪一侧的电压较高,另一侧的二极管就会自动截止,确保电流只能从高电压一侧流向低电压一侧。不过,当使用电池供电时,D2 二极管会因其固有的压降特性产生一定的能量损耗,进而影响电蚊拍的待机时长。针对这一问题,较为常见的优化方案是采用 PMOS 管来替代 D2 二极管,将 PMOS 管的栅极连接到 USB 接口。如此一来,在未接入 USB 电源时,PMOS 管能够实现完全导通,有效降低能耗,延长电蚊拍的待机时间。
    在电路的不同挡位设置上,当推到一挡时,K1.1 导通,但此时还需按下按键,后级的震荡电路才能得电。随后,电能经变压器进行升压处理,再经过二极管和电容组成的三倍压电路,最终输出高达 2500V 的直流电,为电蚊拍的正常使用提供高压电力支持。而当推到二挡时,K1.2 导通,紫光灯随之点亮。在此过程中,又额外引入了 D3 二极管。D3 的作用在于防止在一挡模式下紫光灯提前点亮,同时,后级电路通过 D3 得电。不过,这也意味着相较于一挡模式,二挡模式下又多了一个压降环节,相应地增加了一些能量损耗。

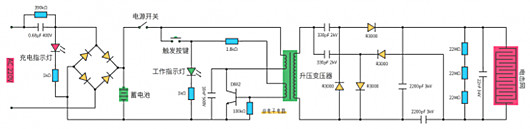

    电蚊拍充电电路图
