一、24V 继电器驱动电路与 RC 电路协同

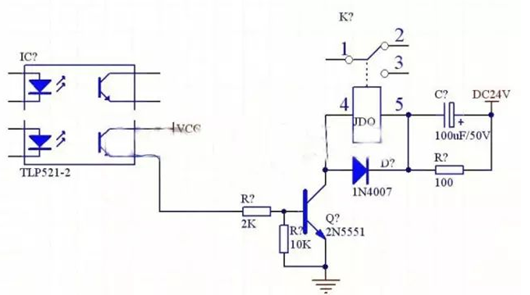

观察 24V 继电器驱动电路，会发现继电器与 RC 电路串联。这种电路设计主要运用于继电器额定工作电压低于电源电压的场景。当电路闭合瞬间，继电器线圈因自感现象产生电动势，这一电动势会阻碍线圈中电流的正常增大，进而导致继电器吸合时间延长。然而，通过串联 RC 电路，便能有效缩短继电器的吸合时间，使电路更快地达到稳定工作状态，提升系统的响应速度和工作效率。
二、低压继电器驱动电路：IC 芯片的巧妙应用

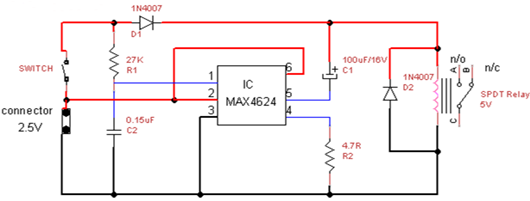

低压继电器驱动电路采用了 MAX4624 IC 芯片进行构建。MAX4624 是一款低压、单电源 SPDT 模拟开关，具有精度高、控制性能强的特点。在这个电路中，2.5V 电源负责驱动 5V 继电器器件，实现了低电压对高电压继电器的有效控制，拓展了继电器的应用范围和灵活性。
电源源与继电器以及 MAX4624 IC 的电源引脚 2 和 6 相连接，为整个电路提供稳定的能量供给。数字控制输入引脚则通过 R1 和 C1 元件与模拟开关公共引脚 5 相连，构成一个精巧的控制网络。当开关闭合时，R1 和 C1 元件依据其自身参数值产生定时信号，该信号作为数字控制输入，精准地控制开关的通断，进而驱动继电器的动作。
三、继电器模块电路：灵活多变的控制枢纽
继电器模块电路设计精妙，各个部分功能明确且相互协作，构成一个灵活多变的控制枢纽。

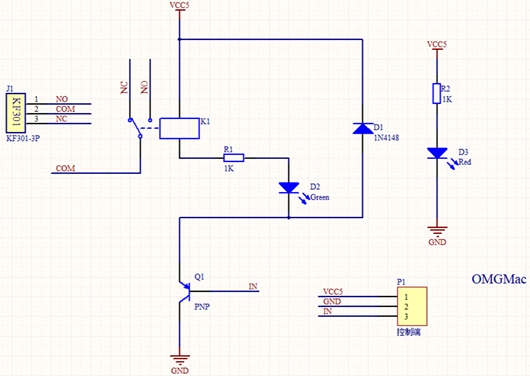

首先是 J1 的 3P 接口，这个接口用于连接被控电路，即需要通过继电器进行控制的电路终端。COM 端作为公共端，连接到被控电路的一部分，而另一部分则根据实际需求选择连接到 NO（常开）或 NC（常闭）端子。这种灵活的连接方式决定了继电器未上电时是处于“常闭状态”还是“常开状态”。
例如，若被控电路连接到常开端，在未通电时，电路处于断开状态；当控制电路使继电器的磁铁通电后，衔铁吸合或反弹，实现从常闭到常开的转变，从而使被控电路闭合形成回路，达成小电流对大电流的有效控制，充分体现了继电器以小控大、精准调控的优势。
中间部分为控制电路，通过三极管的开关作用，实现整个回路（从 VCC5 到 GND）的闭合与断开，进而控制继电器磁铁的通电与断电。其中，D2_LED 作为指示灯，用于直观地提示继电器是否吸合，方便操作人员实时了解设备运行状态；D1 二极管则起到了关键的保护作用，防止在三极管不导通时形成回路，避免元器件被感应电压击穿损坏，保障了整个电路的稳定性和可靠性。
最后，在电路的右侧，D3_LED 作为电源指示灯，为操作人员提供了直观的电源状态信息，便于快速判断模块是否上电。而控制端 P1 同样采用 3P 端子，分别提供模块的电源、地以及控制输入 IN 部分，构成了整个继电器模块电路的完整控制接口。
