采用NMOS管搭建软启动电路时，通常选用增强型结构并将其接入电源负极，且需满足下述工作要求：
①导通电压要求：需保证 Vgs> Vth（开启阈值），确保MOSFET能够正常导通；
②软启动工作机制：借助外部辅助电路（例如RC网络或专用集成芯片），使栅极电压缓慢提升。随着栅极电压的逐步升高，MOS管沟道电阻会随之逐渐减小，进而抑制并平缓上电过程中产生的浪涌电流；当栅极电压升高至Vgs> Vth的状态时，NMOS管会从渐进导通状态过渡至完全导通状态。
NMOS管在不同类型电源电路中的缓启动应用电路如下：
一、正向输出电源的N型MOS管缓启动电路
如图所示：
该电路接通电源初期，电阻R1会立即为电容C1充电，此时C1可视为短路状态，二极管D1同步导通，将MOS管Q的栅极电压拉至低位，此时NMOS管的栅源电压Vgs<Vth，Q处于截止状态。
随着C1充电过程的持续推进，C1两端电压逐步升高，栅极电压也随之上升；当栅源电压达到Vgs>Vth（导通阈值）时，MOS管Q导通，实现电源负极的连通，顺利完成软启动流程。
软启动完成后，二极管D1处于截止状态，主要发挥隔离C1两端电压的作用。
稳压管ZD1用于钳制MOS管Q的栅源极电压，起到保护Q管免受电压冲击的作用。

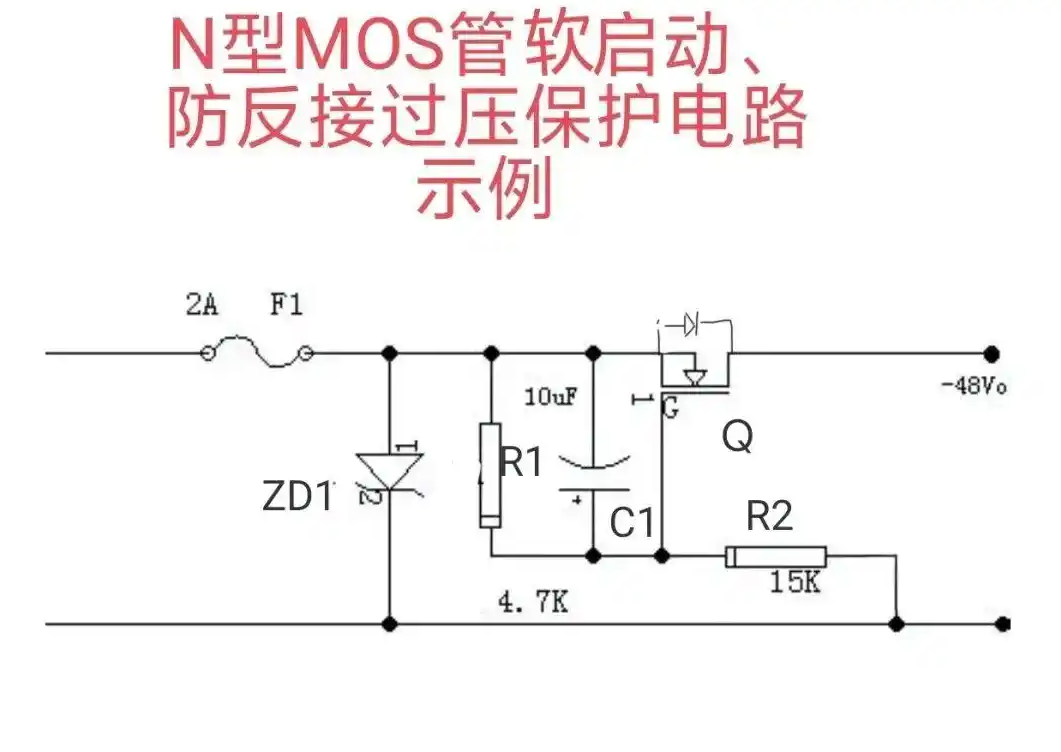

二、NMOS管在负极性供电电路中的缓启动电路
如图所示：
该电路集成了-48V供电系统的缓启动、过压防护及防反接功能。
NMOS管Q采用串联方式接入电路负极端，其漏极与输出端相连，源极则接入输入端。
电路接通电源的初始阶段，电阻R2对电容C1进行充电，此时C1可看作短接状态，MOS管Q的栅极电压也同步为-48V。在此状态下，栅源电压Vgs<Vth（Q管导通阈值），因此Q管处于截止状态。
随着C1充电量的不断增加，其两端电压逐步升高，Q管的栅极电压也随之上升；当栅源电压达到Vgs>Vth的条件时，Q管迅速从渐进导通状态切换至完全导通状态，顺利完成软启动流程，进而实现抑制上电浪涌电流的效果。
MOS管缓启动电路的典型应用场景包括电源热插拔、电机驱动以及开关电源领域，核心作用是抑制电路中的冲击电流，从而对功率管和负载起到保护作用。
