做硬件的兄弟们，平时画板子、调电路，是不是经常遇到MOS管发烫、甚至莫名其妙烧毁的情况？明明原理图看着没毛病，一上电就“炸机”？
别急着怀疑人生！今天咱们就深度拆解一下MOS管经典应用里的开关电路设计 。
核心底层逻辑：它真不是个简单的机械开关！
很多新手容易犯的第一个错误，就是把MOS管等同于普通的继电器或机械开关。
本质属性：硬件人都知道MOS管属于电压控制型元器件 。
导通机制：在MOS管的栅极加上电压时，当栅-源电压压差大于Vgs(th)时，MOS管即可导通 。
生死红线：这个压差不能大太多，否则会烧毁 ！
控制策略：当源极电压确定后，我们可以通过控制栅极电压实现MOS管的导通与截止，这样也就实现了MOS管漏极或者栅极负载的开与关 。
懂了基本原理，咱们再来看看实战中极其容易翻车的两个设计大坑。
避坑指南一：负载位置定生死，为什么必须死磕“漏极”？
无论是用NMOS还是PMOS，负载接在哪里，直接决定了你电路的稳定性。

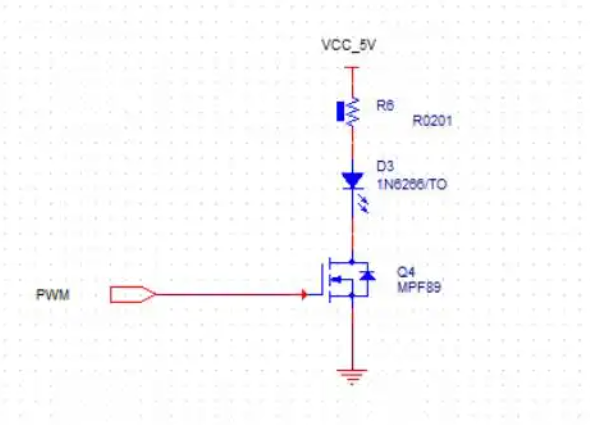

1. NMOS管的正确控制姿势
标准接法：源极接地，栅源极电压等于栅极电压 。此时我们在栅极电压处加上PWM，即可实现MOS管的导通与截止 。导通时，发光二极管正常工作；截止时，发光二极管停止工作 。
误区：发光二极管不接在栅极处 。原因很简单，此时不方便判断栅源电压 。通常在NMOS管做开关，负载接在漏极 。

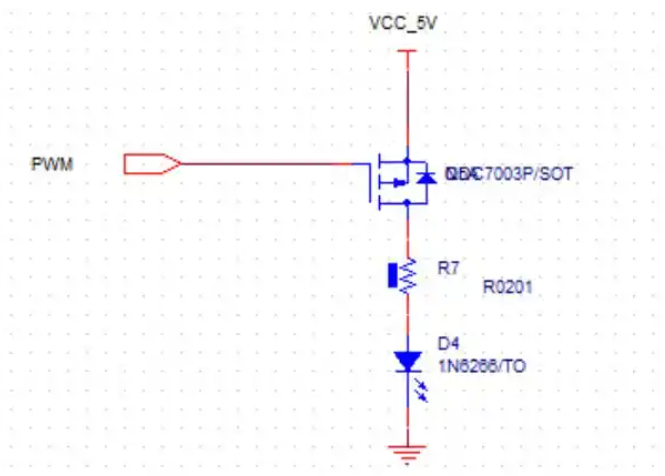

2. PMOS管的正确控制姿势
标准接法：源极接电压，栅极接PWM 。栅源电压大于Vgs(th)时，MOS管导通，发光二极管工作 。当栅源电压小于Vgs(th)时，MOS管截止，发光二极管停止工作 。
误区：发光二极管不接在源极，因为无法判断源极电压 。没有直接接在漏极方便 。
老鸟铁律总结：总之做开关时，负载接在漏极 ！
进阶杀招二：不懂“软启动”，你的电路就是在“裸奔”！
搞定了负载位置，电路就能万无一失了吗？在一些场景下，电路还会进行软启动的设计 。即如下所示：
硬件实现：电阻R与C构成了软启动的作用 。
深度原理解析：软启动使得MOS管栅极上电较更为平缓，同时时间增加 。

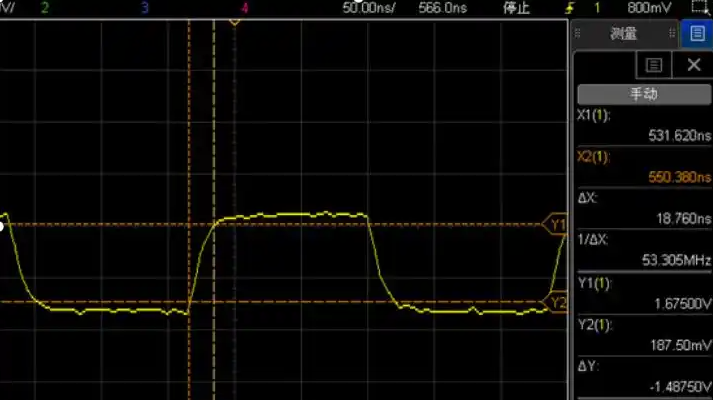

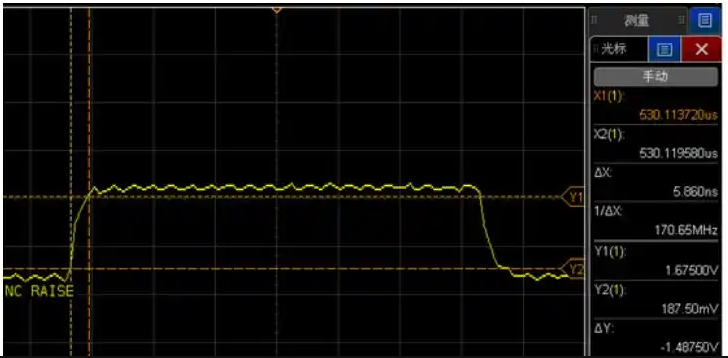

波形实测对比：如下为其他项目用到延时与否的对比 。
非软启动：波形瞬间拉升，极其陡峭，容易产生巨大的浪涌电流和电压尖峰冲击 。
软启动：栅极电压稳步上升，波形平滑柔和，完美避开开通瞬间的破坏性冲击 。
最终结论：可以看到软启动效果更加优于不加软启动措施，所以软起动的设计，在MOS管做开关时也是尤为重要 。
