在电子工程圈，有一种心照不宣的默契：数字电路是逻辑的艺术，而模拟电路设计，往往被戏称为“电子玄学” 。很多老工程师甚至会用一个代号“FM”来形容它，这代表着一种类似“魔法”般难以捉摸的特性 。

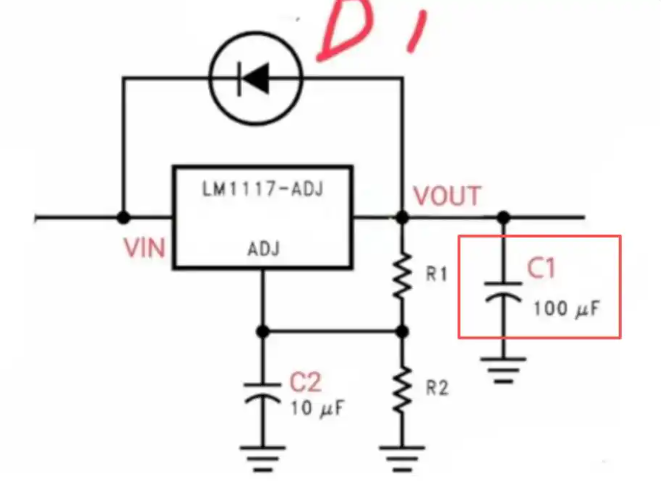

拿经典的LM1117稳压电路来说，很多新人刚入行拿到原理图，看到输入VIN和输出VOUT之间并联了一个反向二极管（阴极接输入，阳极接输出），第一反应往往是：正常工作时它明明不导通，这不是白费BOM成本吗？
为什么新人画的板子容易“炸机”？因为书本里的世界是理想的，而真实的物理世界充满了不可控的变数 。如果你看不透以下这三层“真相”，你的板子随时会在客户手里冒烟 。
第一：理想模型的“陷阱”，你以为的单行道，其实暗藏回马枪
学校教材为了讲原理，通常会把模型理想化 。在书本的静态原理中，输入电压永远稳稳地高于输出电压，电流就像单行道一样乖乖从VIN流向VOUT。
但教科书教的是静态原理，而工程面对的是动态失稳 ！
在真实的物理世界里，设备可能会突然断电，或者输入端意外短路。此时，VIN的电压瞬间跌落至零。但是，为了稳压，你的VOUT端通常挂着一个100μF的巨大滤波电容。电容里的电量根本来不及释放，直接导致输出端电压瞬间反超输入端。原本的“单行道”瞬间变成了高压倒灌的“决堤口”。
第二：看不见的“隐形元件”，才是魔鬼
如果你以为搞懂了外部走线就万事大吉，那你就大错特错了。很多时候，看不见的“隐形元件”，才是魔鬼 。
在LM1117这颗芯片的内部硅片架构中，藏着一个固有的寄生“体二极管”。正常情况下它毫无存在感。但当上述的“电压倒挂”发生时，输出端大电容里积蓄的狂暴电荷，会瞬间顺着这个脆弱的内部体二极管疯狂倒灌。
这种瞬间的巨大反向电流，轻则让芯片的长期可靠性大打折扣，重则直接把内部精密电路烧穿，让系统当场暴毙。
第三：工程直觉与物理防御的“极限博弈”
这时候，我们在外部“反向”并联的这个二极管D1，就成了真正的救命稻草。
它其实是一个极低阻抗的旁路泄放通道。当反向压差形成时，外部这个强壮的二极管会抢先导通，把绝大部分致命的反向电流强行引走，死死护住芯片内部娇弱的体二极管。这就是硬件设计中的“弃车保帅”。
而且，大牛们选这个管子极其讲究：便宜皮实的1N4007能扛1A电流；追求极速响应的选1N4148；而真正对安全性要求极高的板子，会直接上肖特基二极管（如1N5819），利用其极低的正向压降抢占导通先机。
所以，当大佬们说模拟电路是“玄学”时，这并不是故弄玄虚 。
加一个看似无用的反向二极管，这是一种对物理极限的敬畏：我们的模型是简化的，忽略了很多细节，而物理世界是复杂的 。真正的硬件大神，不是书本理论背得有多熟，而是拥有无数次排雷磨练出的工程直觉 。
