很多工程师天天盯着代码 Debug，却忽略了电源线上那短短几毫秒的波动。今天给兄弟们拆解一个经典的“自锁型电压监控电路”。这玩意儿成本不到 5 毛钱，但它的逻辑比几百块的芯片还要“狠” 。
这就是硬件层面的“死刑立即执行”，绝不给 Bug 留活路。
第一步：设下“绊马索”

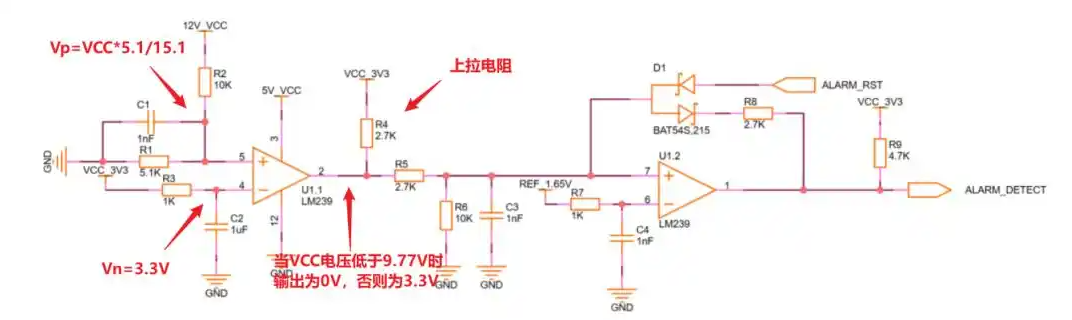

这个电路的核心是 LM239 四路比较器。原理非常暴力：看到那个 12V 分压电路了吗？算一下参数：3.3 * (10+5.1) / 5.1 ≈ 9.77V 。
意思就是：只要 12V 母线敢跌破 9.77V，哪怕只是一瞬间，比较器 U1.1 就立刻翻脸，输出低电平 。这是第一张倒下的多米诺骨牌。
第二步：上了“手铐”就别想跑
这是整个电路最骚的操作，也是新手最容易晕的地方。普通的欠压保护，电压恢复了，报警就停了。但这在工业级场景是绝对不行的！故障发生过，必须把“嫌疑人”扣住 。

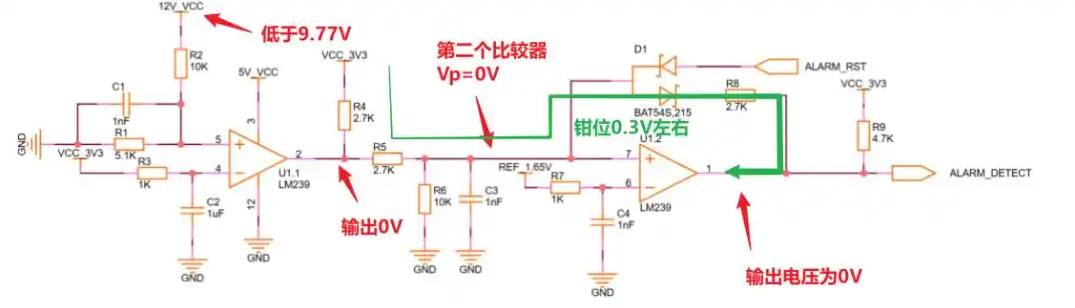

看 U1.2 和那个双二极管 D1：一旦侦测端触发低电平，U1.2 的输出端瞬间变低。高潮来了：此时，输出端的低电平会顺着二极管 D1 “倒灌”回输入端，把自己死死钳位在 0.3V 左右 。
这就形成了硬件自锁。哪怕下一秒 12V 电源恢复正常了，这个比较器依然会“咬住”不放 。
第三步：来自 MCU 的“特赦令”

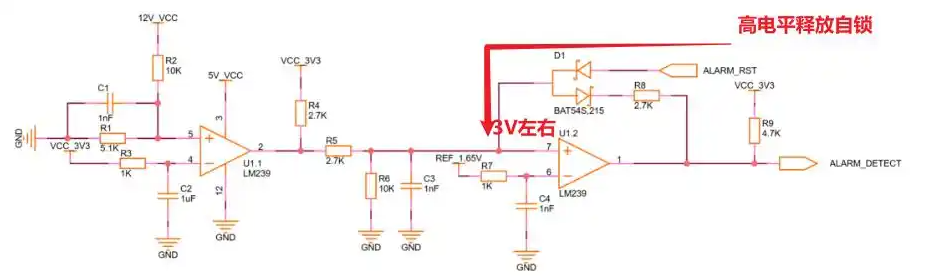

什么时候才能解除警报？只有等 MCU 处理完现场，主动发话。MCU 把 ALARM_RST 引脚拉高，电流强行灌入，把 U1.2 的输入端电位抬升到 3V 以上（破坏比较条件），这时候电路才会以此复位，重新开始监控 。
顶级预警：少这颗电阻，MCU 直接火葬场
如果你要复刻这个电路，千万注意！R8 这颗电阻，是你的保命符 。
很多新手画图为了省事，觉得反馈嘛，直接连过去不行吗？大错特错！

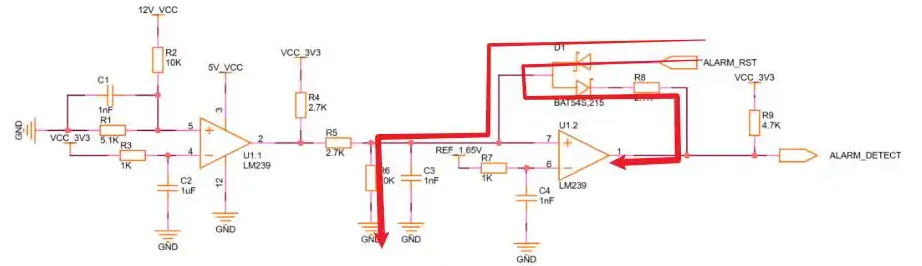

试想一下：当电路正处于“自锁”状态（输出端内部对地导通），此时你 MCU 突然给一个高电平复位。如果没有 R8 限流，这就相当于电源直接对地短路！巨大的电流会瞬间击穿比较器的输出管，甚至顺着烧毁 MCU 的 IO 口 。
来个总结:
用几颗电阻电容、一个比较器，搭出一个带 Set/Reset 触发器逻辑的硬件看门狗 。这就是经典模电的魅力。在安规和高可靠性领域，物理层面的逻辑永远不会撒谎 。
如果是你，为了省事你会选专用的电源监控芯片，还是会用这种极简的“分立器件”方案来秀操作？
