在调试板子的时候，有没有遇到过这种“见鬼”的现象：
明明把BOOST升压芯片的 EN（Enable）引脚拉低 了，原本以为输出端应该断电、电压归零，结果拿万用表一测——输出端居然还有电压！ 而且电压值仅仅比输入电压（VIN）低那么一点点（大约一个二极管压降）。
这时候你的心态是不是崩了？难道我买到了假芯片？还是外围电路焊短路了？
别急，这不是玄学，这是拓扑结构决定的物理铁律。今天咱们就深扒一下，为什么绝大多数BOOST芯片都做不到“真关断”。
一、 “非同步”BOOST的硬伤
先来看看最经典的非同步升压结构，以 MP1517 为例。
很多新手看规格书（Datasheet），看到有EN引脚，下意识觉得：“High就是开，Low就是关”。逻辑上没毛病，但你忽略了功率路径。
大家请看上图我标出的红色箭头路径。
在非同步架构中，功率是从 VIN 经过电感 L1，再穿过二极管 D1，直接到达 VOUT 的。
发现问题了吗？ 这条路径上，电感是导线，二极管是单向导通的。芯片内部的开关管（MOSFET）是并联在对地回路上的。
当你把EN拉低，芯片内部逻辑确实是睡着了，不进行PWM开关动作了。但是！ 外部的这条 VIN -> L -> D -> VOUT 物理通路根本不受芯片控制！只要 VIN > VOUT，电流就会源源不断地流过去。
这就是为什么你的LED关不掉，或者电池一直在漏电的根本原因。
二、 换成“同步”BOOST就能好？太天真！
有人说了：“非同步有个二极管挡路，那我换成同步整流的BOOST芯片，用MOS管代替二极管，MOS管是可以关断的，这样总行了吧？”

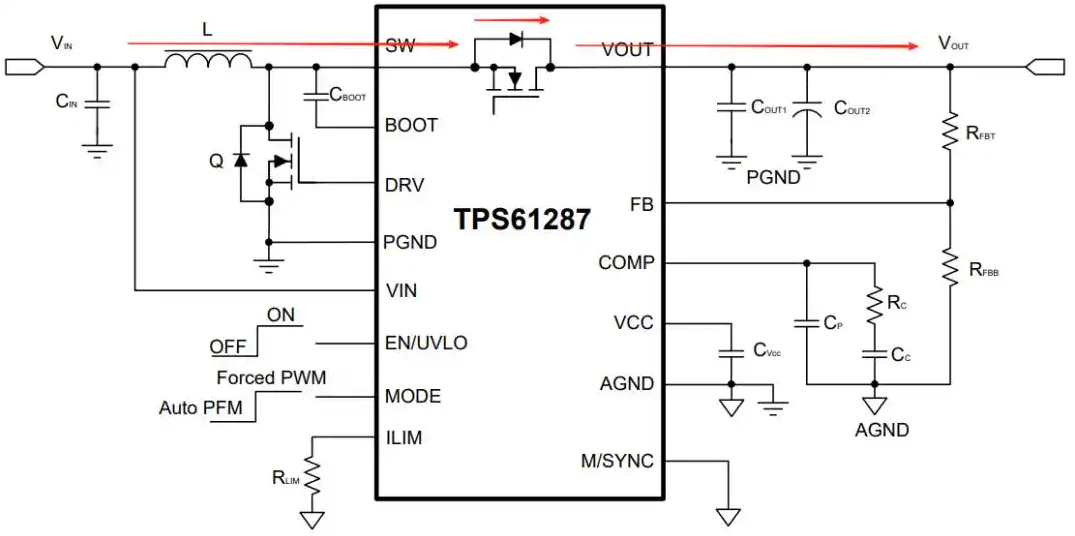

比如这款 TPS61287，看起来很高级，高侧集成了同步整流MOSFET。
看似完美，但我们深入分析一下MOSFET的构造。
所有的功率MOSFET内部都寄生着一个体二极管（Body Diode）。在同步BOOST拓扑中，上管（高侧MOS）的体二极管方向，恰好也是从SW指向VOUT的。
这就尴尬了。即使EN拉低，芯片把MOS管彻底关断（Gate极电压为0），电流依然会像走“后门”一样，顺着这个寄生的体二极管，从输入流向输出。
所以，普通的同步BOOST，依然无法实现输出真关断！
这里留两个深水区问题考考大家（懂行的在评论区见）：
芯片设计时，为什么不直接把内部高侧MOS反过来接？（D接SW，S接VOUT），这样体二极管反向，不就能阻断电流了吗？
为什么大功率高效率的方案，往往还要外挂一颗低侧MOS？
（这两个问题涉及半导体工艺和驱动逻辑，咱们下期专门拆解）
三、 想要“真关断”？你得选对人
那这个死结就解不开了吗？当然不是。
如果你必须要切断这条通路（比如电池供电的低功耗设备），你需要选择带有 “Load Disconnect（负载断开）” 功能的BOOST芯片。也就是传说中的——真关断（True Shutdown）。

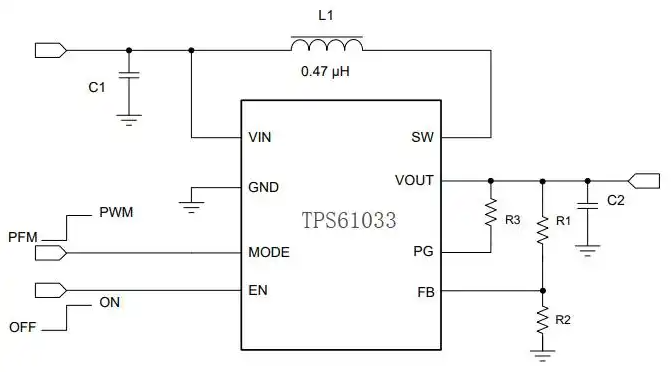

来看看真正的解法，比如 TPS61033。
注意看它的内部结构！它在SW和VOUT之间，设计了一个特殊的开关结构。
当EN拉低时，它能真正地在物理上切断输入和输出的连接，就像你拿剪刀剪断了电线一样。

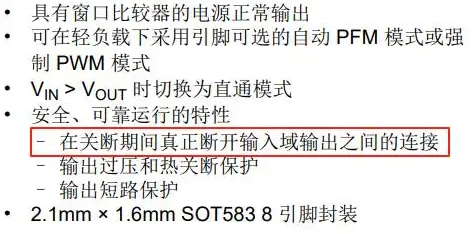

大家看上
图红框部分，规格书里白纸黑字写着：“在关断期间真正断开输入与输出之间的连接”。
总结一下
做硬件设计，不能只看逻辑框图，要看物理拓扑。
普通BOOST（同步/非同步）： EN拉低 = 停止升压，但 VOUT 约等于 VIN（电流直通）。
真关断BOOST： EN拉低 = 停止升压 + 输出为0V（彻底断路）。
选型时多看一眼Datasheet里的 "Output Discharge" 或 "Load Disconnect" 字样，能帮你省去改板子的大麻烦。
