不是管子差，而是你可能根本没看懂这几个关键参数！
很多硬件工程师都经历过这种痛苦：PCB画完、样机焊好，满怀期待第一次上电，结果几秒钟后MOS管开始发烫，甚至直接击穿。
换更大电流、更高耐压的MOS，问题依旧存在。
这时候不要急着怀疑器件质量。真正的问题，可能藏在MOS内部那些你忽略的参数里。
今天我们从硬件工程师视角，把MOS为什么发热、为什么炸管、如何正确选型一次讲透！

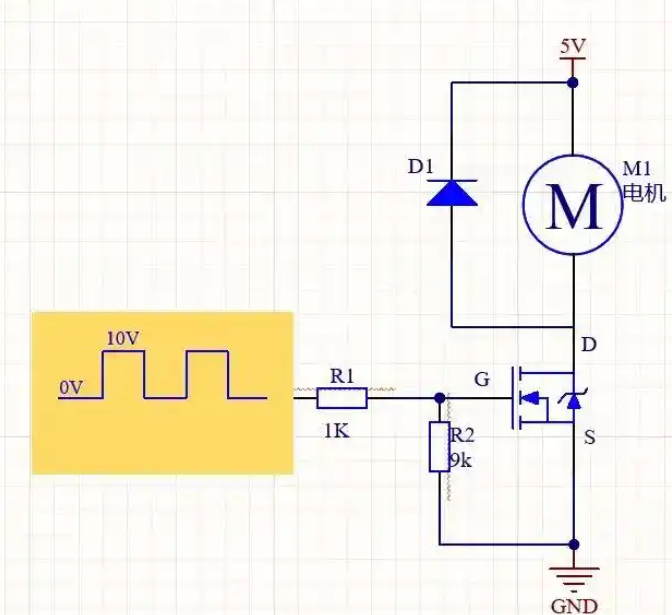

一、MOS不是“电子开关”，它是一颗需要被正确驱动的功率器件
MOS和三极管最大的区别，是MOS属于电压控制型器件。
三极管需要基极电流，而MOS主要依靠G极和S极之间的电压差VGS建立导电沟道。
但不要因此认为MOS简单。高速开关时，真正决定寿命的是驱动方式、寄生参数以及损耗。

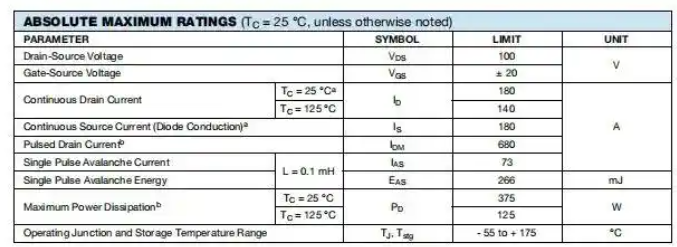

二、别被VGS(th)骗了：阈值电压不是正常工作电压
很多新人看到数据手册里的VGS(th)，认为达到这个电压MOS就完全打开，这是非常危险的误解。
VGS(th)只是刚开始形成沟道的临界点，真正设计时必须关注额定驱动条件下的RDS(on)。
三、为什么MOS会发热？真正的大头是开关损耗
MOS损耗主要包括导通损耗和开关损耗。
低频长期导通时，RDS(on)决定损耗；但在高频PWM、电机驱动、开关电源中，MOS不断开启和关闭，开关损耗往往成为主要发热来源。
因为在切换瞬间，VDS还没有下降到低值，而ID已经开始增加，电压和电流同时存在，形成巨大瞬时功率。
四、米勒平台：很多MOS炸管的隐藏原因
MOS开启过程中，G极电压不会一直线性上升，而会经历米勒平台阶段。
这个阶段，驱动电流大量用于给寄生电容充放电，MOS处于半导通状态，VDS和ID同时存在。
如果驱动能力不足，MOS停留时间过长，热量会快速累积，最终烧毁。
