很多电子产品在实验室调试阶段，看起来一切正常。
电源接上，系统启动；反接测试，也没有损坏。
但真正到了现场，问题开始暴露：
客户接错一次电源，设备直接黑屏；汽车维修人员换电瓶，主板瞬间报废；电池产品运输维护时误接，整个系统返厂。
这时候很多工程师第一反应：是不是器件质量不好？是不是供应商的MOS或者芯片不稳定？
但真正成熟的硬件工程师，会先问另外一个问题：
你的电源入口保护，到底有没有经过真实工况设计？
防反接看似只是防止正负极接反，但它背后牵涉的是：压降、功耗、启动、电流路径、瞬态冲击、器件应力，甚至整个产品寿命。
今天我们站在硬件研发的角度，把防反接方案彻底拆开。
一、为什么“串一个二极管”这个方案，用久了会暴露问题？

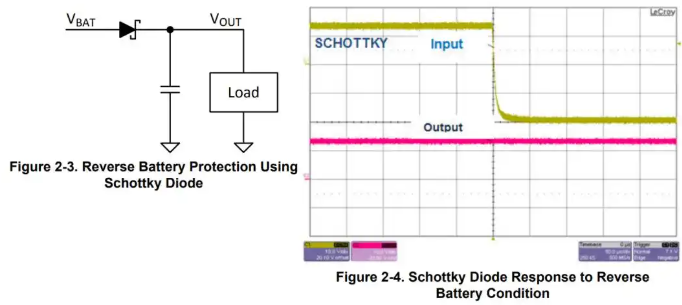

这是很多初学者最熟悉的方案：电源正极串联二极管。
逻辑非常简单：
正接时，二极管导通；
反接时，二极管截止。
从保护逻辑来说，它没有问题。
真正的问题在于：二极管不是理想开关。
它导通时一定存在正向压降VF，而这个压降会直接转换成热量。
损耗公式：
P=VF×I
例如12V输入，负载电流10A，即使压降只有0.7V，二极管也会产生约7W损耗。
7W对于一个小型PCB意味着什么？意味着器件温升明显，附近元件寿命下降，甚至需要额外散热。
二、为什么工程产品越来越喜欢MOS防反？
当电流增加，二极管方案的问题越来越明显。
这时候MOS管开始发挥优势。
MOS导通时，本质上表现为一个很小的电阻。
如果RDS(on)=10mΩ，电流10A：
P=I²R=10²×0.01=1W
相比二极管方案，损耗大幅降低。
但注意，MOS方案绝不是把二极管换成MOS这么简单。
真正设计时，需要考虑：
1. MOS方向是否正确；
2. 体二极管是否影响反向电流；
3. VGS是否超过最大耐压；
4. 上电瞬间栅极是否可靠控制。
三、P沟道MOS：简单可靠，但不要只看低阻
很多中小功率产品喜欢P-MOS防反，因为驱动简单。

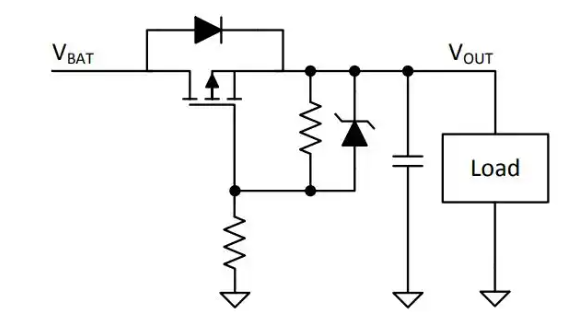

正常接入时，源极接输入正端，栅极被拉低，形成足够VGS，MOS打开。
电源反接时，栅源极性改变，MOS关闭。
但是工程设计最容易踩坑的地方，就是只看RDS(on)。
数据手册里的导通电阻，通常是在特定VGS和温度条件下测试的。
温度升高，MOS阻值会上升，损耗也会上升。
另外，P-MOS栅源耐压通常有限，面对汽车电源、电池瞬态，必须考虑G-S钳位保护。
四、N沟道MOS：效率更高，为什么却更复杂？
N-MOS拥有更低的导通阻抗，因此大电流场景更受欢迎。
但是高边N-MOS有一个关键问题：
Gate电压必须高于Source，MOS才能充分打开。
比如输入12V：
Source已经12V，Gate也只能12V。
此时VGS≈0V。
MOS实际上没有打开。
所以高边N-MOS通常需要电荷泵或者专用控制芯片。
五、防反接只是第一关，真正产品还要面对什么？
很多新人容易把几个概念混在一起：
防反接、防浪涌、过压保护、防反灌，其实不是一回事。
例如汽车电子环境中：
电源线束可能带来瞬态尖峰；
电机、电磁阀等感性负载会产生反向能量；
长线缆还会引入干扰。
所以成熟产品通常会组合设计：
防反接MOS + TVS浪涌保护 + 过压保护 + 限流策略。
六、真正硬件工程师选择防反方案的思路
不要问：哪个方案最简单？
应该问：我的系统真实环境是什么？
如果是低成本、小电流：二极管可能足够。
如果关注效率和温升：P-MOS更合适。

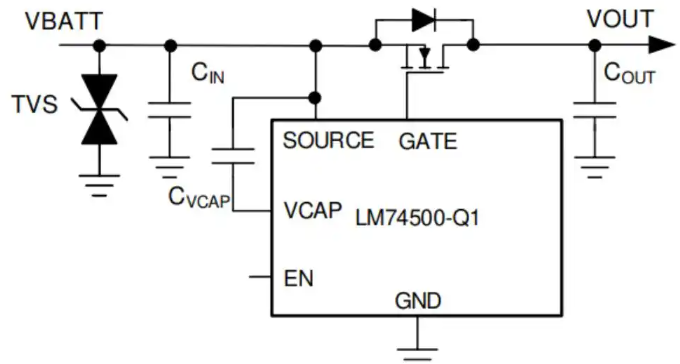

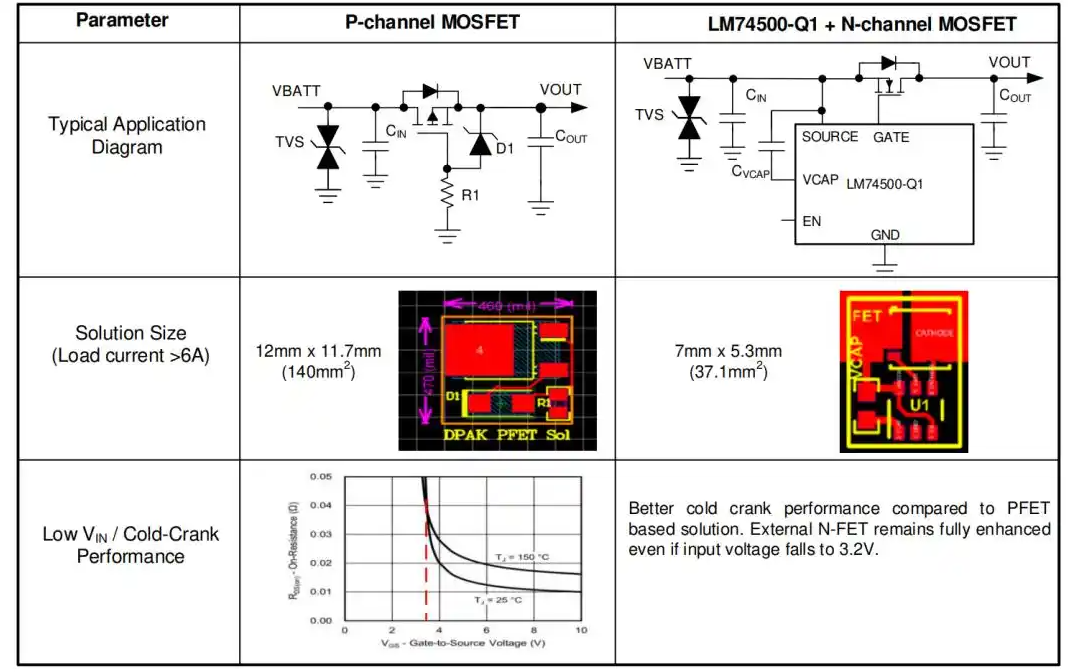

如果是大电流低压差系统：N-MOS理想二极管方案更有优势。
如果是汽车、电池、工业设备：必须考虑最坏情况下的瞬态应力。
总结：
防反接电路看似简单，但真正考验的是硬件工程师对系统的理解。
一个普通设计者，只看到“正负极接反”。
而优秀工程师看到的是：电流怎么走？功耗在哪里产生？器件承受什么压力？最坏情况会发生什么？
所以，防反接从来不是简单串一个二极管。
真正可靠的产品，是在各种意外情况下，依然能够稳定工作的系统。
