一、脉冲频率调制在 DC-DC 转换器中的关键作用
脉冲频率调制（PFM）是一种应用于 DC-DC 转换器中的转换方法，它在提升轻负载效率方面表现出色，因此也被称为 “节电” 模式。这种工作模式使转换器能够在轻负载电流条件下启用 PFM 模式，而在负载电流较重时切换至脉冲宽度调制（PWM）模式。凭借这种灵活的工作模式，转换器得以在宽泛的电流输出范围内维持高效率表现，为电源管理提供了高效且精准的解决方案。
二、脉冲频率调制的原理剖析

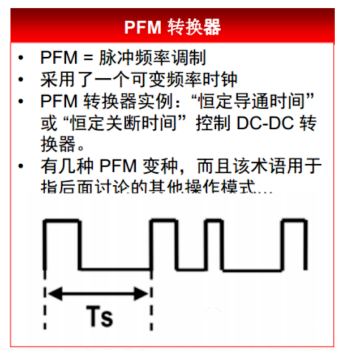

PFM 的核心原理是依据调制信号的幅度变化来线性调整输出脉冲的频率，同时保持脉冲宽度恒定，因此它也被称为等脉冲宽度调制或等脉冲频率调制。这种调制方式不仅可以实现较高的传输信噪比，而且由于其脉冲形式便于中继传输和再生整形，从而展现出良好的抗干扰能力，在多种应用场景中具有显著优势。
具体工作原理如下：首先，系统接收一个随时间变化幅度的调制信号。然后，根据该信号幅度的波动，相应地调整输出脉冲的频率，使其与调制信号的幅度变化精准匹配。在整个过程中，脉冲宽度保持不变，仅通过改变脉冲的出现频率来完成调制过程，这种调制方式以其独特的频率调整机制实现了高效的信号传输与控制。
三、PFM 技术在数字电源管理中的拓展应用
PFM 技术的应用范围不仅限于传统的模拟电源管理，在数字电源管理领域同样发挥着重要作用。通过调节脉冲频率而非改变脉冲占空比，PFM 能够精确控制功率管的开启时间，进而实现对电能输出的精准调控。这种基于频率调节的控制策略为数字电源管理提供了一种高效、灵活的解决方案，有助于提升系统的整体性能和能效表现。
四、脉冲频率调制的特点与优势
PFM 具有显著的调频特性，这使得其在传输过程中能够实现较高的信噪比。同时，由于其脉冲形式便于进行中继传输和再生整形，因此在长距离传输或复杂电磁环境下具备出色的抗干扰能力。在光纤通信领域，PFM 凭借其远超基带直接光强度调制的传输性能以及相较于脉冲编码调制更低的成本，得到了广泛的应用。此外，与直接强度调制（D-lM）相比，PFM 对光源的线性要求有所放宽，从而在一定程度上改善了信噪比，但这也对系统的带宽提出了更高的要求。
五、脉冲频率调制方式的深入理解
作为脉冲调制家族中的一员，PFM 的调制特点是脉冲重复频率随调制信号幅度的大小呈线性变化，而脉冲宽度保持恒定。在 PFM 系统中，传输过程中可能会产生抖动现象，这将直接影响传输质量。其中，随机抖动会对系统的信噪比产生影响，而系统抖动则可能导致非线性失真等问题。因此，在实际应用中，需要充分考虑并采取相应的措施来抑制抖动的影响，以确保 PFM 系统的稳定性和可靠性。
