MOS管工作状态判断指南
一、万用表测试法
二极管测试档测量：将万用表调至二极管测试档，对于NMOS管，红表笔接源极（S），黑表笔接漏极（D），测量正向偏置电压；交换表笔位置测反向偏置电压。PMOS管则表笔连接方式相反。对比实测电压值与数据表，判断MOS管是否正常工作。
电阻测试：当栅极无触发脉冲时，漏源电阻应很大。用万用表欧姆档测漏极（D）和源极（S）间电阻，若远大于数据表典型值，MOS管可能存在故障。
连续性测试：利用数字万用表连续性模式，听蜂鸣器声音判断连通性。表笔接漏极（D）和源极（S），蜂鸣器响表明故障，静音则状态良好。
二、组装测试电路
搭建简单测试电路，模拟MOS管实际工作环境，更直观地评估其工作状态，反映其在真实电路中的性能表现。

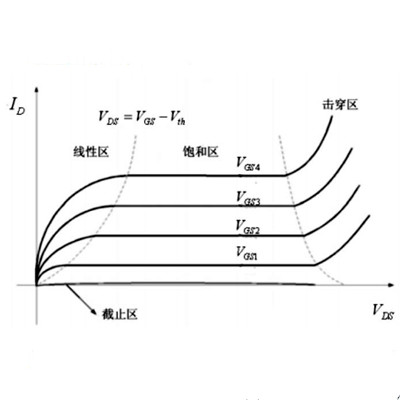

三、MOS管的三个工作状态
截止状态：当栅源电压（VGS）小于阈值电压（VGS.TH）时，MOS管处于截止状态，漏极电流（ID）很小，相当于不导通。
线性区：当VGS大于VGS.TH，且漏源电压（VDS）小于VGS-VGS.TH时，MOS管导通并工作在线性区，可等效为线性电阻，漏极电流（ID）随VDS增大而线性增加。
饱和区：当VGS大于VGS.TH，且VDS大于VGS-VGS.TH时，MOS管导通并工作在饱和区，可等效为电压控制的电流源，漏极电流（ID）几乎不随VDS变化，达到最大值。
对于PMOS管，电压和电流方向与NMOS管相反。不同类型的MOS管（如增强型或耗尽型）工作状态和特性也存在差异。
四、工作状态判断总结（以NMOS为例）
截止区：Vgs<Vth（开启电压）。
变阻区：Vgs>Vth且Vds<Vgs-Vth，沟道畅通，相当于导体，阻值受Vgs控制。
饱和区（恒流区）：Vgs>Vth且Vds>Vgs-Vth，Vds增加时Id几乎不再变，处于受控恒流状态。
通过以上方法和对工作状态的理解，可准确判断MOS管的工作情况，为电路设计、调试和维修提供有力支持。
