在电子电路中，“地” 是一个至关重要的概念，它为电路提供了稳定的参考电位和电流回流路径。根据不同的应用场景和功能需求，电路中有多种类型的“地”，包括电源地、信号地、数字地和模拟地等。这些“地”在电路中扮演着不同的角色，确保电路的正常运行和性能稳定。
一、“地”的基本概念

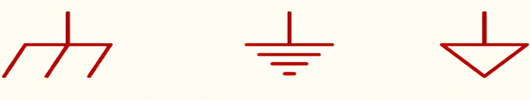

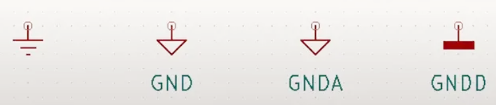

“地”（Ground）在电路图和电路板上通常用符号“GND”表示，代表地线或零电位线。
它是电路中的公共端，为电路提供了一个基准电位。然而，这个“地”并不一定是实际意义上的大地，而是一个假设的参考点。在某些情况下，为了安全和电路性能的需要，会将电路的“地”与大地连接，但在其他情况下则不需要。
它是电路中的公共端，为电路提供了一个基准电位。然而，这个“地”并不一定是实际意义上的大地，而是一个假设的参考点。在某些情况下，为了安全和电路性能的需要，会将电路的“地”与大地连接，但在其他情况下则不需要。
“地”的经典定义是“作为电路或系统基准的等电位点或平面”。这个基准点为电路中的各个元件提供了一个共同的参考电位，使得电流能够在电路中正常流动，并确保电路的稳定性和可靠性。
二、信号地（Signal Ground）
信号地，也称为参考地，是电路中信号回路的公共段，为信号提供零电位的参考点。它的图形符号通常表示为“⊥”。信号地的主要作用是为电路中的信号提供一个稳定的参考电位，确保信号的准确传输和处理。
信号地与其他地的区别
电源地（Power Ground）
电源地是连接电源回路的地节点，通常用于连接电源的负极。它是电路中电源信号的参考点，负责稳定电源电压，防止电源杂波对电路的影响。与信号地相比，电源地流过的电流较大，对电流的承载能力要求更高。
数字地（Digital Ground）
数字地是连接数字回路的地节点，用于连接所有数字电路元件的地线。它是数字信号的参考点，负责稳定数字信号的电平，防止数字信号的串扰和干扰。数字地通常需要与模拟地隔离，以避免数字信号的噪声对模拟信号的影响。
模拟地（Analog Ground）
模拟地是连接模拟回路的地节点，用于连接所有模拟电路元件的地线。它是模拟信号的参考点，负责稳定模拟信号的电平，避免模拟信号的噪声和干扰。模拟地需要保持高度的稳定性，以确保模拟信号的精度和可靠性。
三、信号地（SGND）与电源地（GND）的区别
要求不同
信号地（SGND）要求较高，因为信号通常比较弱，容易受到干扰。而电源地（GND）由于流过的电流较大，本身可能携带一定的噪声，因此要求相对较低。
流过的电流大小不同
信号地（SGND）流过的电流较小，通常用于连接传感器等信号源的地线。电源地（GND）流过的电流较大，用于连接电源回路的地线。
路径不同
信号地（SGND）对应的是芯片或模块间通信信号回流所流过的路径，确保信号的准确传输。电源地（GND）对应的是电源回路电流的路径，为电源提供回流路径。
在实际电路设计中，信号地（SGND）和电源地（GND）通常不能共用。这是因为电源地（GND）上流过的大电流会产生电压差，引起干扰，可能导致信号产生误判，例如将高电平误判为低电平。
四、合理使用地线
在电子电路中，虽然不同的地线（如信号地、电源地、数字地和模拟地）通常是连接在一起的，但它们在电路中的作用是不同的。因此，在电路设计中，需要根据不同的信号类型和需求，合理地使用这些地线，以确保电路的正常工作和性能稳定。
合理使用地线可以有效减少电路中的噪声和干扰，提高电路的可靠性和稳定性。例如，在混合信号电路中，应将模拟地和数字地分开，最后在一点连接，以避免数字信号对模拟信号的干扰。同时，信号地和电源地也应尽量分开，避免大电流对信号的干扰。
总之，了解和正确使用不同类型的“地”是电子电路设计中的关键环节，对于提高电路性能和可靠性具有重要意义。
