电压跟随器：高输入阻抗的缓冲解决方案
在电子电路设计中，电压跟随器（亦称缓冲放大器、单位增益放大器或隔离放大器）是一种特殊的运算放大器电路配置。其核心特性在于输出电压精准地等同于输入电压，即实现对输入信号的 “跟随” 效应，且电压增益被设定为 1。
电路特性与工作原理

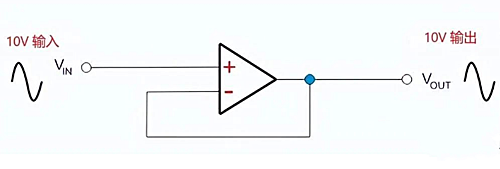

电压跟随器并不对输入信号进行传统意义上的放大处理。正因如此，它的输出电压能够紧密跟随输入电压的变化，两者始终保持一致。例如，当输入电压为 10V 时，输出电压同样维持在 10V。这一特性使得电压跟随器在电路中主要扮演缓冲器的角色，为信号提供阻抗转换功能而不改变其电压幅度。

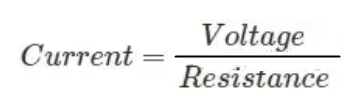

基于欧姆定律，
当电阻值增大时，从电源汲取的电流会相应减少。由此可推断，当电流馈入高阻抗负载时，功率传输效率得以提升，电源所受干扰得以降低。以下通过对比两种典型电路情况，深入理解电压跟随器的工作优势。
当电阻值增大时，从电源汲取的电流会相应减少。由此可推断，当电流馈入高阻抗负载时，功率传输效率得以提升，电源所受干扰得以降低。以下通过对比两种典型电路情况，深入理解电压跟随器的工作优势。

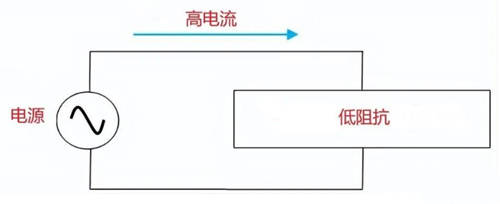

首先，观察一个低阻抗负载电路。由于负载阻抗较低，依据欧姆定律，该负载会消耗大量电流，导致电源需要输出较高功率，进而可能引发电源内部的高干扰。这种情况下，电源的供电效率和稳定性会受到一定影响。
低阻抗负载电路示意图

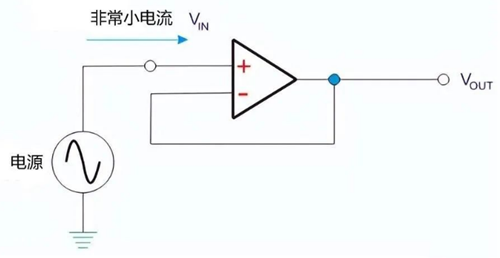

接下来，将电压跟随器引入相同的功率传输场景。得益于其极高输入阻抗的特性，电压跟随器在工作过程中仅消耗极少量的电流。由于电路设计中未引入反馈电阻，其输出电压与输入电压保持一致。这种高输入阻抗、单位增益的特性，使得电压跟随器能够在有效隔离前后级电路的同时，将信号完整地传输至后续负载。
电压跟随器电路图示例
基于运算放大器 741 的电路实现
电路连接与工作细节

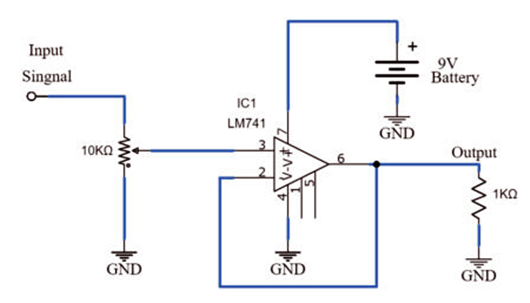

在采用运算放大器 741 构建的电压跟随器电路中，输入信号被施加于 IC 的非反相引脚，反相引脚（引脚 2）则通过与输出引脚（引脚 6）相连实现负反馈。偏置引脚（引脚 7 和引脚 4）连接至电源，输出端连接负载电阻。运算放大器 IC 741 具备较高的输入阻抗，这一特性使其从输入源汲取的电流极低，从而能够向负载提供相对较高的输出电流，实现高效的信号缓冲与传输。
使用运算放大器 741 的电压跟随器电路图一
简化电路设计与应用优势

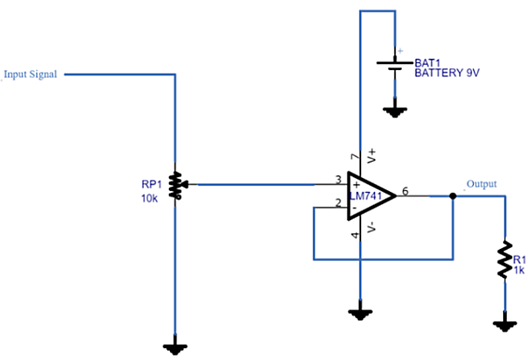

另一种采用运算放大器 LM741 的电压跟随器电路设计同样简洁高效。该电路主要由放大器 IC LM741、10K 可变电阻、通用 1K 欧姆电阻、电源以及输入信号源构成。输入信号连接至 IC 的非反相端子，反相端子与输出端耦合形成负反馈回路。借助可变电阻，可在 0 - 9V DC 范围内灵活调节输入电压，凭借电路的单位电压增益特性，实现对信号的精准传输与缓冲保护。
使用运算放大器 741 的电压跟随器电路图二
这种电路设计的优势在于硬件需求简单，易于搭建与调试，同时能够充分利用 LM741 运算放大器的高性能特性，为各种电子系统中的信号传输与阻抗匹配问题提供可靠的解决方案。
在实际应用中，电压跟随器凭借其高输入阻抗、低输出阻抗以及单位增益的特性，被广泛应用于信号缓冲、阻抗匹配以及电路隔离等场景，对于提升电子系统的整体性能和稳定性具有重要意义。
