在现代电子技术领域，光耦合器（Optical Coupler, OC），亦称光电隔离器或光电耦合器，是一种以光为媒介来实现电信号传输的关键元件。其基本构造是将发光器（通常为红外线发光二极管 LED）和受光器（光敏半导体管）共同封装于同一管壳之内。当输入端施加电信号时，发光器随之发出光线，受光器接收到光线后产生光电流，进而从输出端输出，巧妙地完成了 “电 — 光 — 电” 的信号转换过程。
光耦合器的优势特性
光耦合器凭借诸多卓越特性，在各类电子电路，尤其是数字电路中得到了广泛应用：
体积小巧、寿命悠长 ：其紧凑的设计使其能够轻松集成于各类电子设备之中，且使用寿命长，减少了设备维护与更换的频率。
无触点设计 ：避免了传统机械触点在频繁操作中可能出现的磨损、电弧干扰等问题，提升了电路的稳定性和可靠性。
强大的抗干扰能力 ：对电磁干扰等具有出色的抵御效果，确保了信号传输的准确性，尤其适用于复杂电磁环境下的电路系统。
优异的电信号隔离效果 ：能够有效地将输入与输出电信号进行隔离，防止了不同电路部分之间的相互干扰，保障了设备的安全运行。
单向信号传输 ：确保信号仅能从输入端向输出端单向传输，避免了信号的反向干扰，维持了电路逻辑的严谨性。
此外，光耦合器的输入端作为电流型工作的低阻元件，具备很强的共模抑制能力，使其在处理共模干扰信号时表现出色。
光耦驱动继电器电路设计解析
以下是几种典型的光耦驱动继电器电路设计及其原理阐述：

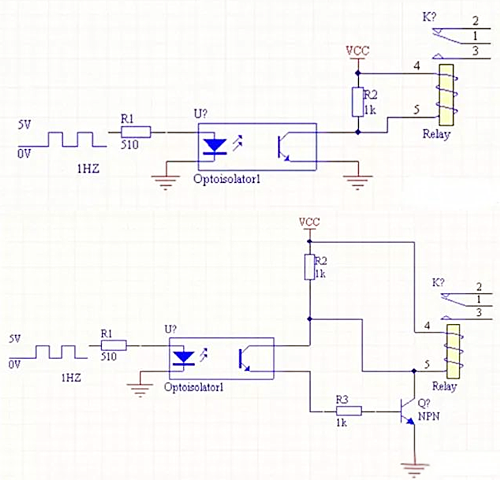

光耦驱动继电器电路图（一）

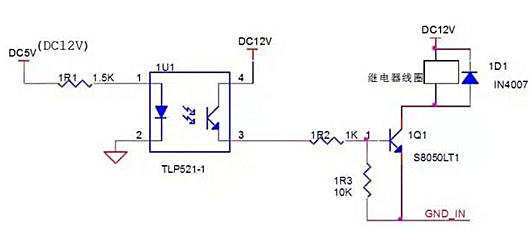

在该电路中，当给 1U1 - 1 脚接入 12V 或 5V 电压时，1U1 导通，进而使 1Q1 导通，此时 1Q1 - 3 脚电压降至 0V，线圈两端获得约 11.7V 的工作电压。相反，若 1U1 - 1 脚未接电压或接地，1U1 无法导通，1Q1 处于截止状态，1Q1 - 3 脚电压升至约 11.9V，导致线圈两端电压为 0V，继电器不动作。
光耦驱动继电器电路图（二）与电路图（三）

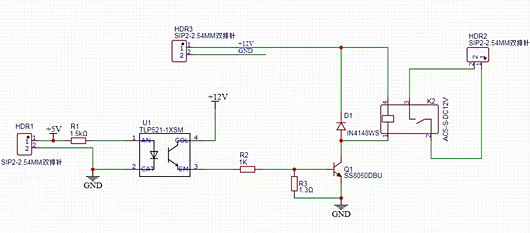

以光耦及三极管来驱动继电器的经典设计电路模块为例，其设计原理如下：
当光耦的控制端输入 5V 电压时，为保证导通电流超过 2mA，通常选取 3.5mA 的电流值，依据公式计算得出 R1 = U1 / I1 = 5V / 1500mA ≈ 3.3Ω。当 HCR1 的第二脚接地后，光耦导通。
根据三极管 Q1 导通以及光耦导通所需的约 12mA 电流，计算 R2 = U2 / I2 = 12V / 0.005A = 2.4kΩ。
三极管集电极到发射极导通后，其电流放大作用可使集电极电流达到发射极电流的约 100 倍，从而为继电器线圈提供足够的驱动电流。
二极管 IN4148 在电路中起到保护三极管 Q1 的作用，避免继电器线圈断电时产生的反向电动势对三极管造成损坏。
继电器导通后，实现了以低压、低电流信号控制高压、大电流电路的功能，这是光耦驱动继电器电路在实际应用中的核心价值体现。
